Снятие
1. Снимите впускной коллектор.
Правая крышка
2. Снимите крышки со свечей зажигания и отсоедините провода высокого напряжения.
3. Выкрутите болты крышки распределительных валов.
4. Снимите крышку и прокладки. При необходимости замените прокладки.
Левая крышка
5. Для лучшего доступа снимите рычаги стеклоочистителей ветрового стекла и отсоедините от крышки жгут проводов двигателя.
6. В моделях оснащенных воздушным кондиционером, отвинтите кронштейн трубки кондиционера, расположенный в передней части головки цилиндров и сдвиньте трубку вбок.

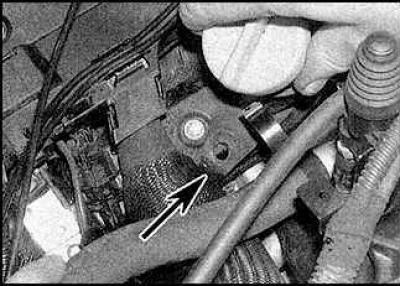

7. Отогните держатель (указан стрелкой) маслозаливной горловины.

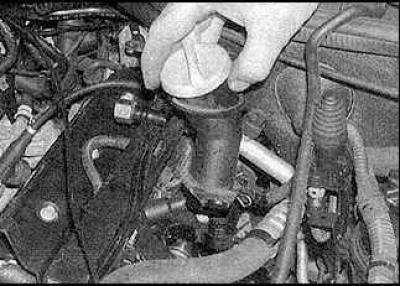

8. Повернув горловину против часовой стрелки, отсоедините ее от крышки.

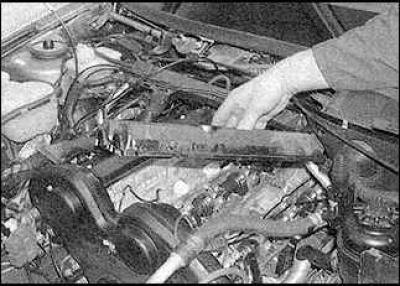

9. Выкрутите болты и снимите крышку.
Установка
Правая крышка

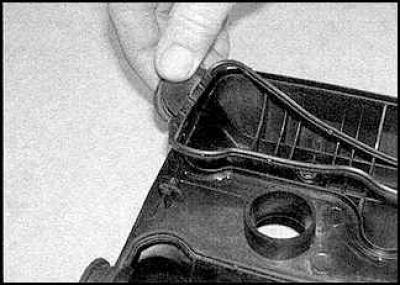

1. Тщательно почистите стыкующиеся поверхности крышки и головки цилиндров. Установите новые прокладки.

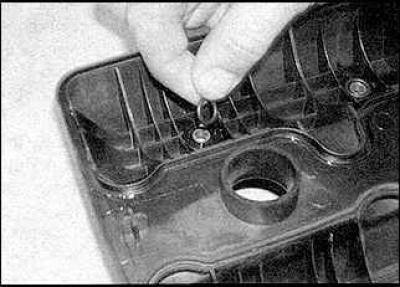

2. Установите новые уплотнительные кольца.

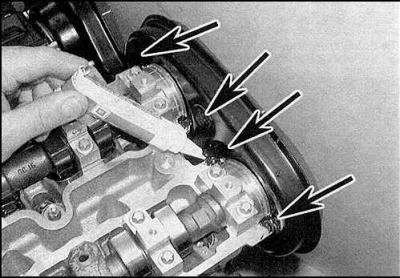

3. Нанесите герметик N15 03 295 на поверхность головки вокруг передних крышек подшипников (указаны стрелками) распределительных валов.

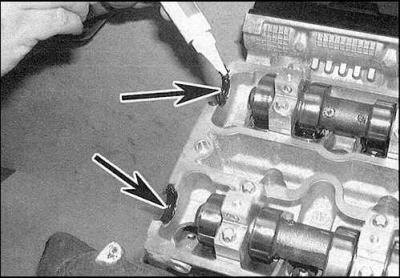

4. Нанесите герметик в полукруглые вырезы (указаны стрелками) в задней части головки.
5. Установите крышку, вставьте и затяните болты. Установите оставшиеся детали.
Левая крышка
6. Левая крышка устанавливается аналогично правой.
7. Установите оставшиеся детали.
