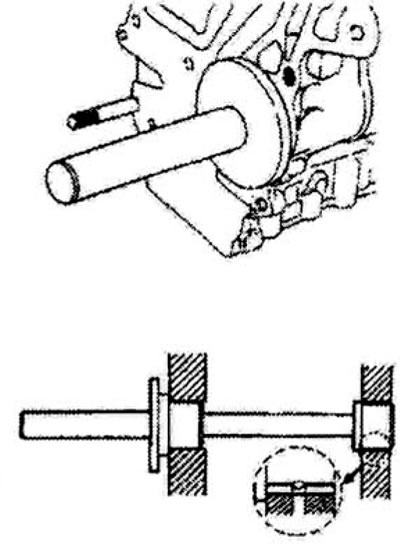

Установите задний подшипник верхнего вала балансировочного механизма с помощью специального инструмента.
Убедитесь, что масляные отверстия на подшипнике и корпусе совпадают.
Рис. 4.5.8

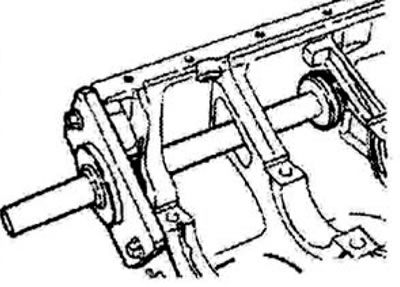

Установите подшипник нижнего вала балансировочного механизма с помощью специального инструмента.
Рис. 4.5.9

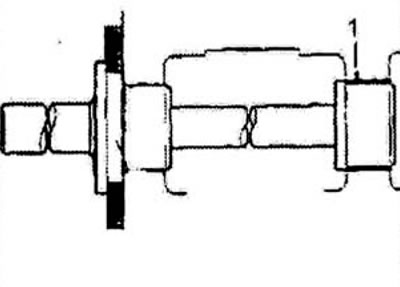

Примечание: В заднем подшипнике нижнего вала балансировочного механизма нет масляного отверстия.
Рис. 4.5.10 1 - задний подшипник.

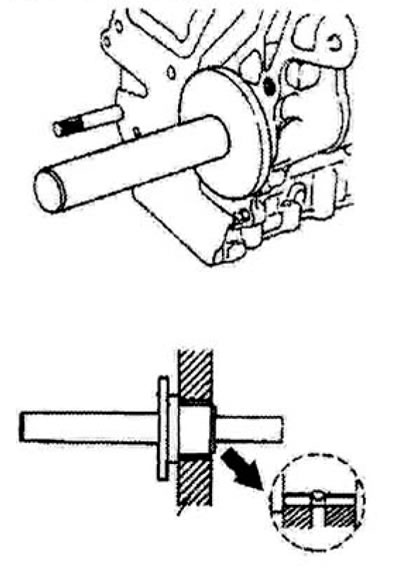

Установите передней подшипник верхнего вала балансировочного механизма с помощью специального инструмента.
Рис. 4.5.11

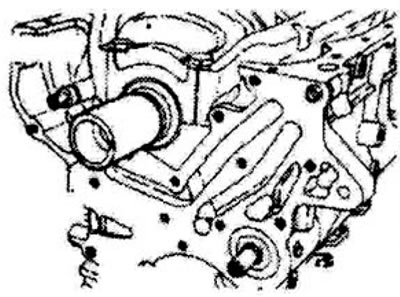

Установите специальный инструмент на носок коленчатого вала.
Рис. 4.5.12

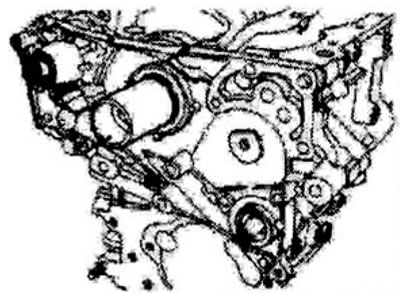

Установите переднюю крышку, предварительно смазав рабочую. поверхность специального инструмента.
Закрутите болт.
Рис. 4.5.13

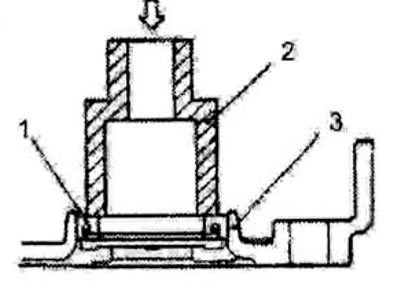

Установите манжету вала балансировочного механизма в переднюю крышку, используя специальный инструмент.
Рис. 4.5.14. Установка манжеты вала балансировочного механизма: 1 - манжета; 2 - специальный инструмент; 3 - передняя крышка.

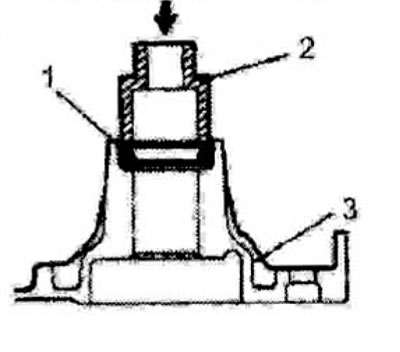

Установите манжету масляного насоса, используя специальный инструмент.
Рис. 4.5.15. Установка манжеты масляного насоса: 1 - манжета; 2 - специальный инструмент; 3 - передняя крышка.

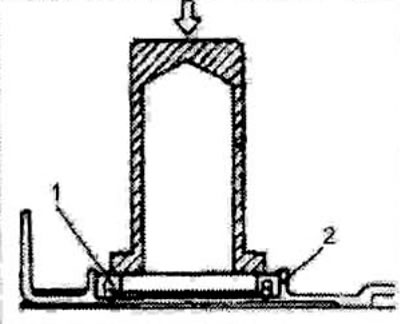

Установите переднюю манжету коленчатого вала, используя специальный инструмент,
Рис. 4.5.16. Установка передней манжеты коленчатого вала: 1 - манжета; 2 - передняя крышка.

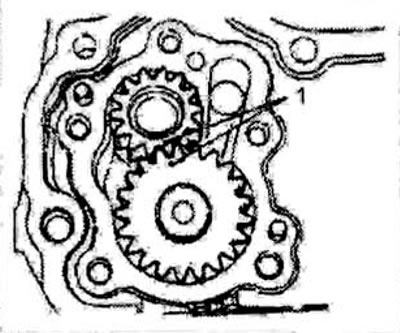

Установите ведомую и ведущую шестерню масляного насоса, совместив метки, как показано на рисунке.
Установите манжету масляного насоса, используя специальный инструмент.
Примечание: Перед установкой шестерен смажьте их чистым моторным маслом.
Рис. 4.5.17 1 - метки.

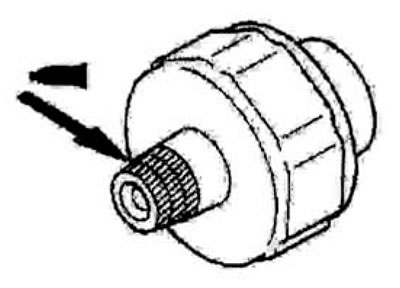

Нанесите герметик на датчик давления масла и установите его с помощью специального инструмента.
Рис. 4.5.18

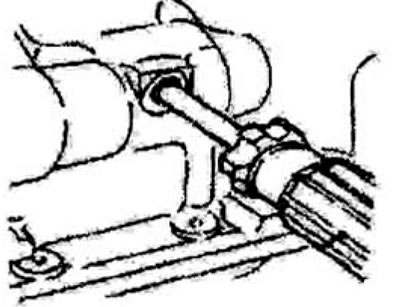

Вставьте отвертку и заблокируйте вал балансировочного механизма.
Весь материал скопирован с сайта autoinstruction
Рис. 4.5.19

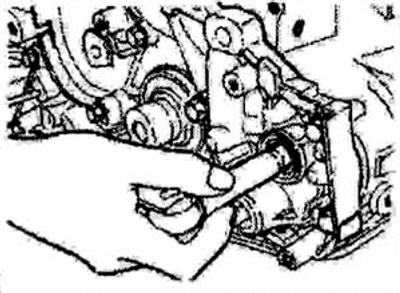

Зафиксируйте ведомую шестерню масляного насоса,закрутив болт с рекомендуемым крутящим моментом.
Рис. 4.5.20

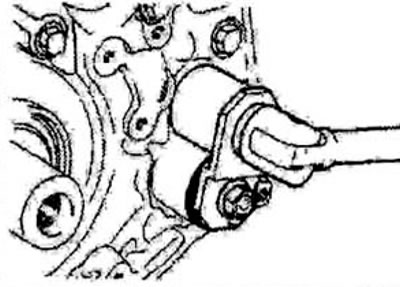

Установите уплотнительное кольцо передней крышки, установите пробку с помощью специального инструмента. Закрутите пробку с рекомендуемым крутящим моментом.
Рис. 4.5.21

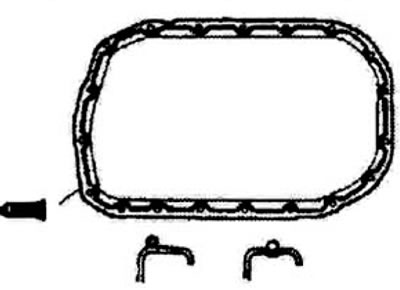

Очистите масляный картер и контактную поверхность блока цилиндров.
Нанесите герметик и установите масляный картер с прокладкой.
Рис. 4.5.22

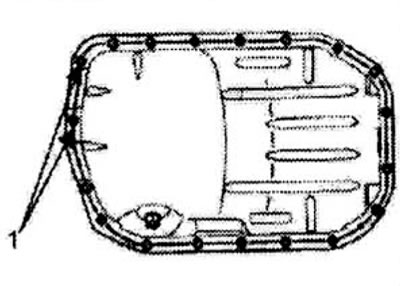

Перед установкой проверьте длину болтов масляного картера.
Рис. 4.5.23. Масляный картер (вид снизу): 1 - болт М8.

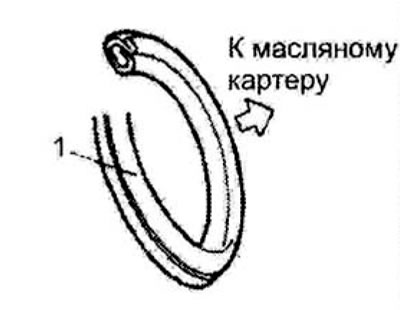

Установите прокладку маслосливной пробки,как показано на рисунке.
Примечание: Неправильная установка прокладки маслосливной пробки может стать причиной утечки масла.
Рис. 4.5.24 1 - прокладка маслосливной пробки.

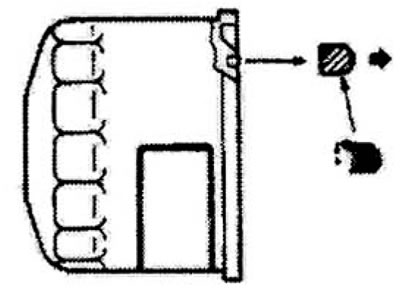

Нанесите чистое моторное масло на уплотнительное кольцо масляного фильтра. Закрутите масляный фильтр с моментом 14 Нм.
Рис. 4.5.25
