Приступайте к выполнению работы только после полного остывания двигателя!
Снятие
1. Отсоедините и снимите аккумуляторную батарею (см. Главу Системы электрооборудования двигателя).
2. Опорожните систему охлаждения (см. Главу Системы охлаждения двигателя, отопления салона и кондиционирования воздуха).
3. Выверните свечи зажигания и снимите ремень привода вспомогательных агрегатов (см. Главу Настройки и текущее обслуживание автомобиля).
4. Снимите ремень привода ГРМ (см. Раздел Снятие и установка ремня привода ГРМ).
Компоненты сборки головки цилиндров
1 - Крышка постели распределительного вала; 2 - Болт, усилие затягивания: 8 Нм; 3 - Уплотнительная прокладка; 4 - Сальник распределительного вала. Для снятия поверните шайбу и плоскогубцами выньте болт вместе с уплотнительным кольцом.; 5 - Зубчатое колесо распределительного вала; 6 - Шайба; 7 - Болт, усилие затягивания: 45 Нм; обязательно заменяется; 8 - Коромысло; 9 - Гидравлический компенсатор; 10 - Нажимной элемент; 11 - Сухари; 12 - Верхняя тарелка пружины; 13 - Пружина; 14 - Маслоотражательный колпачок; 15 - Нижняя тарелка пружины; Выпускной клапан: поворотное устройство клапана; Впускной клапан: седло пружины; 16 - Уплотнительная прокладка головки цилиндров; 17 - Клапан; 18 - Головка цилиндров; 19 - Болт, усилие затягивания: 8 Нм; 20 - Ограничительная пластина; 21 - Распределительный вал; 22 - Шайба; 23 - Болт крепления головки цилиндров; 24 - Постель распределительного вала
5. Снимите впускной трубопровод и выпускной коллектор (см. Главу Системы питания, выпуска и снижения токсичности отработавших газов). Если головка цилиндров не подлежит обслуживанию, она может быть снята в сборе с трубопроводом и коллектором:
- Пометьте лентой и отсоедините всю электропроводку, идущую к головке цилиндров, впускному трубопроводу и корпусу дроссельной заслонки;
- Сбросьте давление в системе питания и отсоедините топливныелинии от топливной магистрали. Отсоедините также все вакуумные шланги и шланги системы охлаждения от впускного трубопровода/корпуса дросселя;
- Снимите опорный кронштейн от впускного коллектора, также снимите верхний кронштейн крепления генератора;
- Отсоедините трос акселератора;
- Отсоедините от выпускного коллектора приемную трубу системы выпуска отработавших газов в сборе с опорным кронштейном;
- Отсоедините электропроводку от лямбда-зонда.
6. Снимите крышку газораспределительного механизма (см. Раздел Снятие и установка крышки газораспределительного механизма).
7. Снимите зубчатое колесо распределительного вала (см. Раздел Снятие и установка зубчатых колес привода ГРМ).
8. Выверните болты крепления задней крышки привода ГРМ к корпусу газораспределительного механизма.
9. На двигателе C14NZ разъедините разъемы электропроводки и ВВ кабели от распределителя зажигания. На двигателях X12SZ и C14SE разъедините разъемы электропроводки у модуля зажигания DIS. Отдайте болт крепления шины заземления в передней части головки и снимите с головки защитный кожух электропроводки.
10. Отпустите крепежные хомуты и отсоедините шланги системы охлаждения от кожуха термостата.
11. Удостоверьтесь, что все шланги, трубки, провода и прочие коммуникационные линии отсоединены и не мешают демонтажу головки цилиндров.
12. Действуя в порядке, обратном показанному на иллюстрации, постепенно, по четверти оборота за подход, ослабьте болты крепления головки цилиндров настолько, чтобы появилась возможность выворачивания их вручную. Снимите болты с головки в комплекте со своими шайбами.
13. Подняв вверх, отделите от головки корпус газораспределительного механизма, - в случае необходимости обстучите корпус с боков молотком с мягким бойком.
Ни в коем случае не поддевайте корпус рычагом во избежание повреждения сопрягаемых поверхностей!
16. Пометьте положение двух направляющих втулок, снимите их с головки и уберите в надежное место.
17. Отделите головку цилиндров от блока, - постарайтесь не выронить рычаги привода клапанов и маслоотражательные колпачки. В случае необходимости легонько обстучите головку с боков молотком с мягким бойком, - ни в коем случае НЕ ПОДДЕВАЙТЕ ее рычагом! Пометьте положение двух направляющих втулок, снимите их и уберите в надежное место.
18. Снимите уплотнительную прокладку, - пока не выбрасывайте прокладку с целью идентификации по ней новой.
Подготовка к установке
1. Тщательно зачистите и насухо протрите сопрягаемые поверхности головки и блока цилиндров. Используйте твердый пластиковый или деревянный скребок для удаления всех следов материала старой прокладки и нагара. Также очистите днища поршней. Будьте предельно осторожны, - поверхности легко повредить. Помните, что грязь не должна попасть в маслотоки, водяные галереи каналы и резьбовые отверстия - закупорьте их пробками или заклейте скотчем. Для предотвращения попадания нагара в зазоры между поршнями и цилиндрами, набейте последние густой смазки, которую по завершении процедуры очистки легко будет удалить жесткой кистью. По завершении чистки протрите все поверхности чистой сухой ветошью.
2. Обследуйте сопрягаемые поверхности головки и блока на наличие глубоких царапин, трещин и прочих повреждений. Небольшие дефекты можно устранить мелким шабером, в более серьезных случаях головку следует проточить, либо заменить.
3. Удостоверьтесь в чистоте и сухость резьбовых отверстий, - на всякий случай продуйте их сжатым воздухом (можно воспользоваться велосипедным насосом). Присутствие в глухих отверстиях следов смазки может привести к разрушению блока при затягивании болтов в результате нарастания гидравлического давления.
4. Болты крепления головки подлежат замене в обязательном порядке, вне зависимости от их текущего состояния.
5. При помощи стальной линейки и щупа лезвийного типа проверьте плоскостность сопрягаемой поверхности головки (см. Часть Общий и капитальный ремонт двигателя).
6. Замените болты крепления головки цилиндров, - болты подлежат замене в обязательном порядке вне зависимости от их текущего состояния.
Установка
1. Приведите поршень первого цилиндра в положение ВМТ конца такта сжатия.
2. Чистой ветошью насухо протрите сопрягаемые поверхности блока и головки.
3. Удостоверьтесь в том, что обе направляющие втулки установлены в свои гнезда. Уложите на сопрягаемую поверхность блока цилиндров новую уплотнительную прокладку, - прокладка укладывается маркировкой отметкой «OBEN/TOP» вверх.

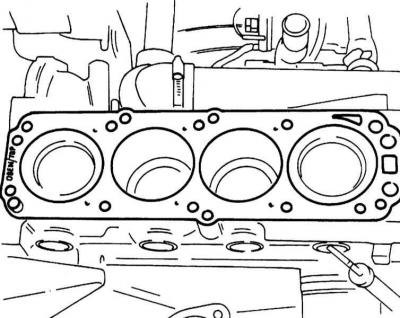

Правильное положение прокладки головки цилиндров
4. Установите головку на блок цилиндров - проследите за правильностью попадания направляющих втулок в приемные гнезда.
5. Насухо протрите чистой ветошью сопрягаемые поверхности головки и корпуса ГРМ. Удостоверьтесь в правильности установки рычагов привода клапанов, маслоотражательных колпачков и гидравлических компенсаторов.
6. Нанесите слой герметика OPEL ET-№ 15 03 166 на верхнюю сопрягаемую поверхность головки цилиндров.

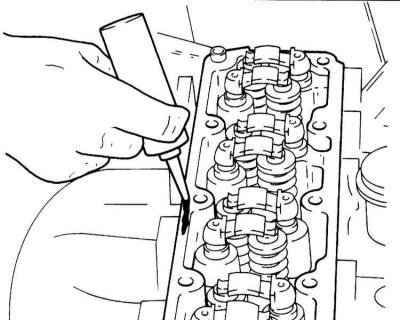

Нанесение герметика на сопрягаемую с корпусом ГРМ поверхность головки
7. Установите направляющие втулки и смажьте чистым двигательным маслом рычаги привода клапанов.
8. Аккуратно установите корпус ГРМ с вложенным в него распределительным валом на головку цилиндров, проследите за правильностью попадания направляющих втулок в приемные гнезда, - проследите за правильностью попадания направляющих втулок в приемные гнезда.
9. Наденьте на НОВЫЕ болты крепления головки цилиндров шайбы, затем вверните болты и затяните их от руки.
10. Действуя в строго определенной последовательности, в равномерно, затяните болты в соответствии с требованиями спецификации.

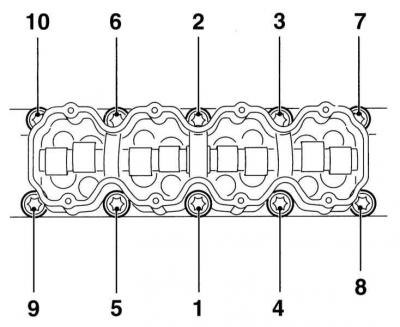

Порядок затягивания болтов головки цилиндров
11. Вверните болты крепления задней крышки привода ГРМ и затяните их с требуемым усилием.
12. Установите зубчатое колесо распределительного вала (см. Раздел Снятие и установка зубчатых колес привода ГРМ) и газораспределительный ремень (см. Раздел Снятие и установка ремня привода ГРМ).
13. Восстановите исходное подсоединение электропроводки, проследите за правильностью прокладки жгутов и надежностью крепления их во всех предусмотренных промежуточных фиксаторах.
14. Подсоедините к корпусу термостата шланги охладительного тракта, - проследите за надежностью затягивания крепежных хомутов.
15. Установите на место впускной трубопровод и выпускной коллектор (см. Главу Системы питания, выпуска и снижения токсичности отработавших газов).
16. Установите на место защиту картера и правое переднее колесо. Опустите автомобиль на землю и затяните колесные болты с требуемым усилием.
17. Удостоверьтесь в правильности и надежности подсоединения всех шлангов, затем произведите заправку системы охлаждения (см. Главу Системы охлаждения двигателя, отопления салона и кондиционирования воздуха).
18. Подсоедините аккумуляторную батарею.
19. Запустите двигатель и проверьте его на наличие признаков развития утечек рабочих жидкостей.
