Снятие
1. Снимите крышку впускного воздуховода с крышки корпуса дроссельной заслонки (см. Главу Системы питания, выпуска и снижения токсичности отработавших газов).
2. Ослабьте крепежные хомуты и отсоедините шланги от крышки газораспределительного механизма.
3. Выверните болты крепления крышки. Снимите крышку с корпуса газораспределительного механизма. Если крышка «прикипела» и не поддается снятию, не поддевайте ее рычагом, чтобы не повредить сопрягаемые поверхности. Вместо этого для освобождения слегка обстучите крышку с боков молотком с мягким бойком. Поврежденная уплотнительная прокладка подлежит замене.
Установка
1. Перед установкой осмотрите крышку изнутри на наличие отложений шлаков и прочих загрязнений. В случае необходимости тщательно очистите крышку, протерев ее смоченной в керосине или другом подходящем растворителе ветошью. Проверьте состояние фильтрующего элемента системы вентиляции картера, в случае необходимости промойте его тем же растворителем. Для удобства доступа к фильтрующему элементу его можно снять с крышки, вывернув крепежные болты. Перед установкой насухо протрите крышку чистой ветошью.
2. Удостоверьтесь в чистоте и сухости сопрягаемых поверхностей крышки и корпуса газораспределительного механизма. Уложите новую уплотнительную прокладку в приемную канавку крышки, проконтролировав правильность ее размещения относительно выступов. Аккуратно, контролируя правильность размещения прокладки, прижмите крышку к сопрягаемой поверхности корпуса газораспределительного механизма.
3. Вверните крепежные болты и в установленном порядке затяните болты с требуемым усилием.

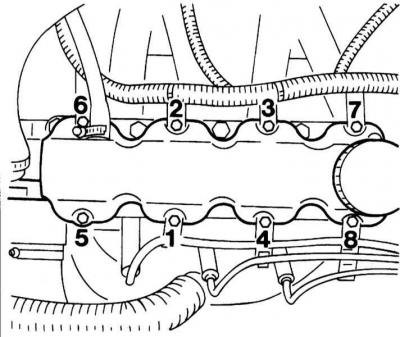

Порядок затягивания болтов крепление крышки ГРМ
Источник статьи доступен на портале autoinstruction.ru
4. Восстановите исходное подсоединение шлангов.
