Снятие
1. Снимите корпус газораспределительного механизма
2. Приготовьте 8 чистых полиэтиленовых пакетиков или пластиковых стаканчиков, промаркировав их в порядке нумерации клапанов (можно воспользоваться также большой коробкой, поделенной на восемь отдельных секций). Поочередно снимите рычаги привода клапанов, маслоотражательные колпачки и гидравлические компенсаторы и разложите их по соответствующим образом маркированным емкостям.

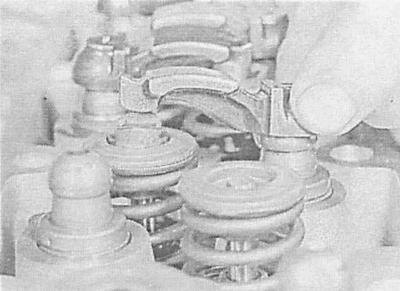

Снятие рычагов привода клапанов
Снятие маслоотражательных колпачков
Снятие гидравлических компенсаторов клапанных зазоров
Установка рычагов привода клапанов в произвольном порядке приведет к нарушению соответствия формы и степени их износа износу рабочих поверхностей кулачков распределительного вала!
Проверка
1. Проверьте контактирующие с кулачками поверхности рычагов привода клапанов на наличие признаков износа и механических повреждений, - дефектные рычаги замените. В случае выявления дефектов рычагов проверьте также состояние рабочих поверхностей соответствующих кулачков распределительного вала, - скорее всего они тоже окажутся повреждены или изношены.
2. Проверьте состояние маслоотражательных колпачков, произведите необходимые замены.
3. При отсутствии уверенности в определении состояния гидравлических компенсаторов их также следует заменить, - проверка исправности функционирования компенсаторов не представляется возможной.
Установка
1. Смажьте гидрокомпенсаторы и стенки их посадочных гнезд чистым двигательным маслом. Установите компенсаторы на свои прежние места.
2. Установите на клапаны маслоотражательные колпачки.
3. Смажьте чистым двигательным маслом рычаги привода клапанов и установите их на свои прежние места, контролируя правильность посадки на компенсаторах и стрежнях клапанов.
4. В заключение установите на место корпус газораспределительного механизма с вложенным в него распределительным валом (см. Раздел Снятие и установка головки цилиндров).
