Правый (со стороны привода ГРМ) сальник
1. Снимите зубчатое колесо коленчатого вала (см. Раздел Снятие и установка зубчатых колес привода ГРМ).
2. Аккуратно просверлите или пробейте два отверстия в жесткой торцевой поверхности сальника. Вверните в отверстия пару саморезов. Ухватитесь плоскогубцами за головки винтов и аккуратно извлеките сальник из посадочного гнезда , - постарайтесь не повредить корпус масляного насоса.

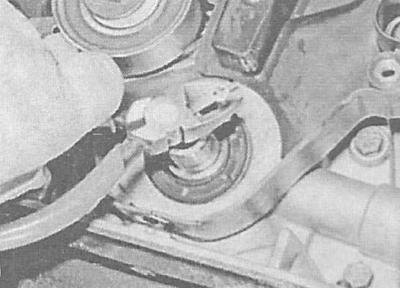

Извлечение старого сальника коленчатого вала
3. Зачистите контактные поверхности посадочного гнезда и цапфы вала, тщательно удалив с них заусеницы и задиры, способные привести к выходу из строя нового сальника.
4. Смажьте уплотнительные губки нового сальника чистым двигательным маслом и при помощи цилиндрической оправки равномерно запрессуйте сальник в посадочное гнездо губками внутрь и заподлицо с поверхностью корпуса.

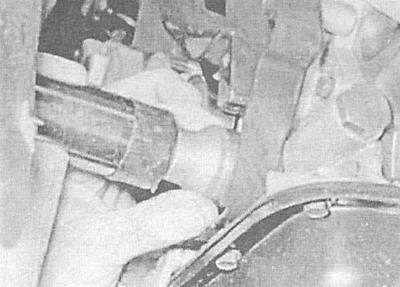

Посадка нового сальника
В качестве оправки подойдет сменная торцевая головка соответствующего размера, либо отрезок трубы подходящего диаметра, - проследите, чтобы оправка упиралась только в жесткий край сальника.
5. Удалите следы масла и установите зубчатое колесо коленчатого вала (см. Раздел Снятие и установка зубчатых колес привода ГРМ).
Левый (со стороны маховика) сальник
1. Снимите маховик или приводной диск (см. Раздел Снятие, проверка состояния и установка маховика/приводного диска).
2. Аккуратно просверлите или пробейте два отверстия в жесткой торцевой поверхности сальника. Вверните в отверстия пару саморезов. Ухватитесь плоскогубцами за головки винтов и аккуратно извлеките сальник из посадочного гнезда.
3. Зачистите контактные поверхности посадочного гнезда и цапфы вала, тщательно удалив с них заусеницы и задиры, способные привести к выходу из строя нового сальника.
4. Смажьте уплотнительные губки нового сальника чистым двигательным маслом и при помощи цилиндрической оправки равномерно запрессуйте сальник в посадочное гнездо губками внутрь и заподлицо с поверхностью блока.
В качестве оправки подойдет сменная торцевая головка соответствующего размера, либо отрезок трубы подходящего диаметра, - проследите, чтобы оправка упиралась только в жесткий край сальника.
5. Удалите следы масла и установите на место маховик/приводной диск (см. Раздел Снятие, проверка состояния и установка маховика/приводного диска).
