Помните, что вырабатываемая в процессе износа фрикционных накладок ведомого диска сцепления пыль может содержать вредный для здоровья асбест. Не сдувайте пыль сжатым воздухом и старайтесь не вдыхать ее. Не применяйте для протирки компонентов сцепления растворители на нефтяной основе, — пользуйтесь только специальными тормозными очистителями или чистым метиловым спиртом. Использованную ветошь складывайте в герметично закрываемую тару.
Снятие
С целью обеспечения доступа к сборке сцепления обычно снимают коробку передач, оставляя двигатель на автомобиле. Если двигатель уже снят для выполнения общего или капитального ремонта, состояние компонентов сцепления должно проверяться в обязательном порядке. Учитывая относительно невысокую стоимость деталей и достаточно большой объем слесарных работ по обеспечению доступа к сборке сцепления, имеет смысл производить замену последней вне зависимости от состояния ее компонентов. Ниже приводится описание процедуры снятия сцепления без извлечения двигателя из автомобиля.
1. Снимите коробку переключения передач (см. Главу Ручная коробка передач), — подоприте двигатель домкратом, либо вывесьте его сверху на лебедке (предпочтительно последнее). В случае использования домкрата не забудьте проложить между его головкой и поддоном картера деревянный брусок с целью распределения нагрузки.
Маслозаборник масляного насоса располагается очень близко к днищу поддона картера и легко может быть поврежден при деформации последнего.
2. Во избежание выпадения ведомого диска при снятии корзины, проденьте в его ступицу инструмент, предназначенный для центровки сцепления.

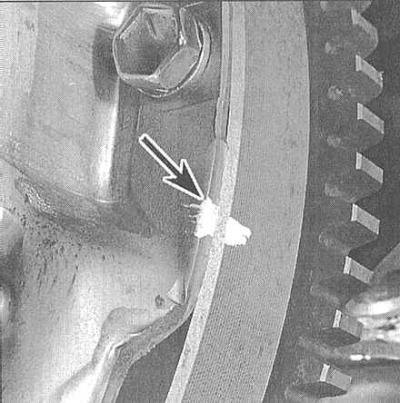

3. Внимательно осмотрите поверхности маховика и сборки корзины сцепления на наличие маркировки (обычно в виде нанесенных белой краской литер Х или О). Если обнаружить маркировку не удается, нанесите ее самостоятельно, однозначно пометив положение корзины относительно маховика.

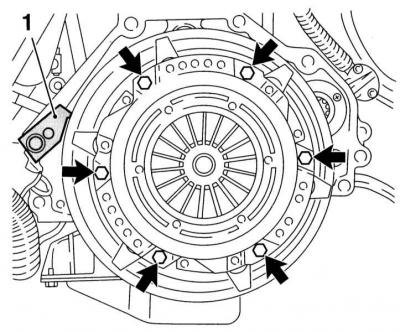

4. Действуя в диагональном порядке, в несколько приемов (по пол-оборота за подход) равномерно ослабьте болты крепления корзины сцепления к маховику, полностью разгрузив диафрагменную пружину, — перед отпусканием болтов маховик может быть заблокирован при помощи специального приспособления.
5. Надежно поддерживая сборку сцепления, окончательно выверните болты, затем отделите корзину от маховика и снимите всю сборку с автомобиля.
6. Снимите фрикционный диск, — постарайтесь запомнить, какой стороной он установлен на маховик.
Проверка
Сборка ведомого диска

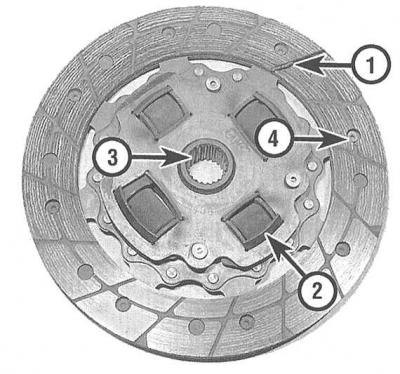

1 — Фрикционные накладки на снимке изношены ниже допустимого предела
2 — Торсионные пружины или демпферы должны быть проверены на наличие трещин и признаков деформации
3 — Оборудованная шлицами ступица должна свободно скользить по шлицам первичного вала коробки передач, шлицы не должны быть чрезмерно изношены
4 — Заклепки используются для крепления фрикционных накладок и при чрезмерном износе последних начинают оставлять борозды на рабочей поверхности маховика
Примеры износа диафрагменной пружины
Чаще всего нарушение исправности функционирования сцепления оказывается связанным с износом фрикционных накладок ведомого диска. Тем не менее, необходимо внимательно изучить состояние всех прочих компонентов сборки.
1. Изучите рабочую поверхность маховика на наличие трещин, следов перегрева, борозд и прочих повреждений. Незначительные дефекты могут быть устранены путем проточки в условиях мастерской автосервиса (проточку рекомендуется производить вне зависимости от состояния поверхности). Описание процедур снятия и установки маховика приведено в соответствующем разделе Главы Двигатель.

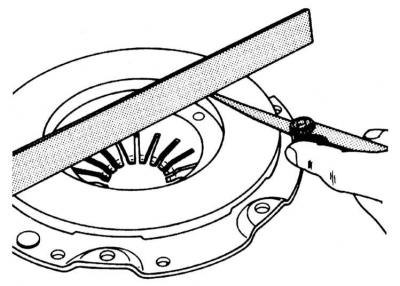

2. Также проверьте состояние и оцените плоскостность сопрягаемой поверхности нажимного диска сцепления.
3. Оцените степень износа фрикционных накладок ведомого диска сцепления. Поверхность накладок должна возвышаться над головками заклепок как минимум на 1.6 мм. Удостоверьтесь в плотности посадки всех заклепок, проверьте торсионные пружины/ демпферы на наличие трещин, следов деформации и прочих механических повреждений (см. иллюстрацию Сборка ведомого диска). Замасливание фрикционных накладок чаще всего происходит по причине выхода из строя сальника коленчатого вала, нарушения целостности прокладки поддона картера, уплотнительного элемента сборки исполнительного цилиндра либо сальника первичного вала РКПП, — замените поврежденные компоненты (см. соответствующие Главы). Как уже упоминалось выше, замену компонентов сцепления разумно производить каждый раз при демонтаже сборки, поэтому обращайте внимание на малейшие погрешности.
4. В паре с ведомым диском всегда заменяется также и выжимной подшипник. Если ведомый диск в порядке, проверьте состояние выжимного подшипника, - подшипник должен вращаться плавно, без признаков заклинивания. Сопрягаемые поверхности должны быть абсолютно гладкими и не поврежденными, без трещин, задиров и выбоин. При отсутствии уверенности в определении состояния подшипника произведите замену сборки исполнительного цилиндра (см. Снятие и установка сборки исполнительного цилиндра сцепления с выжимным подшипником).

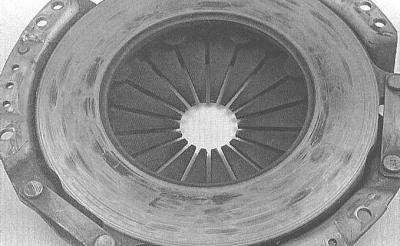

5. Оцените состояние обработанных поверхностей и лепестков диафрагменной пружины нажимного диска (см. иллюстрацию Примеры износа диафрагменной пружины). В случае выявления дефектов замените сборку корзины. Следы легкой полировки могут быть удалены при помощи мелкозернистой наждачной бумаги. Через фирменные станции техобслуживания компании Opel всегда можно приобрести на обменной основе восстановленную сборку сцепления.
Установка
1. Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей маховика и дисков сцепления, в случае необходимости протрите рабочие поверхности растворителем.
2. Установите фрикционный выступающей частью ступицы от маховика. Обычно на диск наносится заводская маркировка, указывающая, какой стороной к маховику его следует устанавливать («Flywheel side» или «Getriebeseite»).
3. Установите корзину сцепления, - если устанавливается старая корзина, проследите за правильностью совмещения нанесенных в процессе демонтажа посадочных меток. Вверните болты крепления корзины и затяните их пока только от руки с целью обеспечения возможности беспрепятственного центрирования ведомого диска.
4. Теперь необходимо отцентрировать фрикционный диск, чтобы при установке трансмиссии ее первичный вал прошел сквозь шлицы в диске и попал в направляющую втулку в цапфе коленчатого вала.

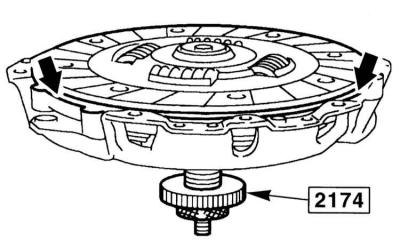

5. Отцентрировать фрикционный диск можно с помощью отвертки, продетой сквозь его центральное отверстие и введенной в направляющую втулку коленчатого вала. Существенно облегчает задачу применение специальной оправки (типа приспособления № 2174) в форме цапфы первичного вала трансмиссии. Неплохие результаты достигаются также при помощи тонкого стержня с намотанной на него до требуемого диаметра изолентой.
6. Закончив центрирование ведомого диска, в несколько приемов в диагональном порядке равномерно затяните болты крепления корзины с требуемым усилием. Извлеките центрирующее приспособление.
7. Установите на место коробку передач (см. Главу Ручная коробка передач).
