Бензиновые модели
Модели 1.4, 1.6 и 1.8 л
Датчик уровня масла установлен внутри поддона картера двигателя, с передней его стороны.
1. Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки. При соответствующей комплектации снимите защиту картера двигателя.
2. Слейте двигательное масло в чистую емкость, вверните на место сливную пробку и затяните ее с требуемым усилием (см. Главу Текущее обслуживание).
3. Отсоедините от датчика электропроводку.

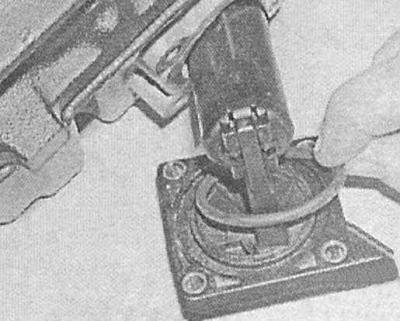

4. Выверните крепежные болты и снимите датчик в сборе с уплотнительным кольцом, - кольцо подлежит замене в обязательном порядке.
5. Установка производится в обратном порядке. Проследите за правильностью укладывания электропроводки. В заключение залейте в двигатель масло (см. Главу Текущее обслуживание).
Модели 2.0 л
Датчик (если предусмотрен) установлен внутри поддона картера двигателя.
1. Снимите нижнюю секцию поддона (см. Главу Двигатель).
2. Выверните крепежные болты и снимите датчик, - постарайтесь запомнить маршрут прокладки электропроводки. Проверьте состояние уплотнительного элемента, - в случае необходимости произведите его замену.
3. Перед установкой тщательно прочистите резьбу крепежных болтов, полностью удалив их нее все следы старого герметика. Нанесите свежий герметик. Смажьте уплотнительный элемент двигательным маслом.
4. Установите датчик (проследите за правильностью прокладки электропроводки) и затяните болты его крепления с требуемым усилием. Проденьте контактный разъем через поддон, - постарайтесь не повредить уплотнительный элемент. Защелкните стопорный фиксатор.
5. Удостоверьтесь в правильности посадки датчика, затем установите на место нижнюю секцию поддона (см. Главу Двигатель).
Дизельные модели
Датчик уровня масла (если установлен) установлен внутри поддона.
1. Снимите поддон (см. Главу Двигатель).
2. Снимите стопорное кольцо и протолкните контактный разъем электропроводки датчика внутрь поддона.
3. Выверните крепежные болты и снимите датчик.
4. Установите датчик на свое штатное место, вверните и затяните с требуемым усилием крепежные болты.

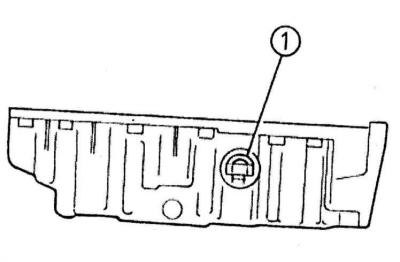

5. Установите новое уплотнительное кольцо, посадите разъем электропроводки в отверстие в поддоне и закрепите его стопорным кольцом (1).
6. Установите поддон (см. Главу Двигатель).
