Замок зажигания/ блокировки рулевой колонки
Цилиндр замка блокировки рулевой колонки
1. Снимите рулевое колесо (см. Главу Подвеска и рулевое управление), - не забудьте предварительно отключить аккумуляторную батарею.
2. Выверните крепежные винты и снимите секции кожуха рулевой колонки, снимите рукоятку рычага регулировки положения колонки.
A — Винты крепления кожухов рулевой колонки (модели Astra)

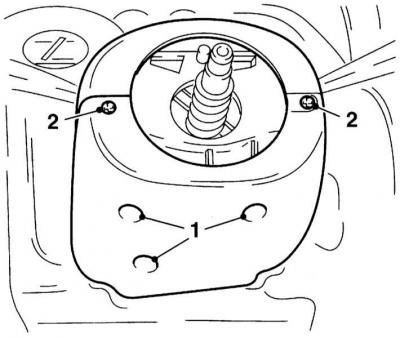

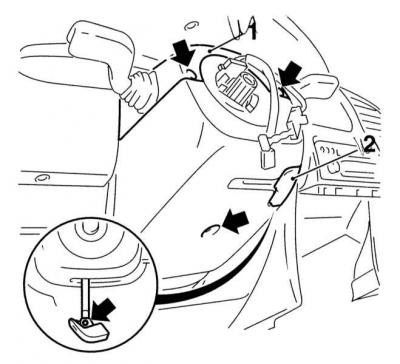

B — Винты крепления кожуха рулевой колонки (модели Zafira)
A.
B.
3. Снимите с колонки правый подрулевой переключатель (см. ниже). В случае необходимости снимите с замка зажигания трансивер системы иммобилизации, отсоедините от трансивера электропроводку.
4. Вставьте ключ зажигания и поверните его в положение I.

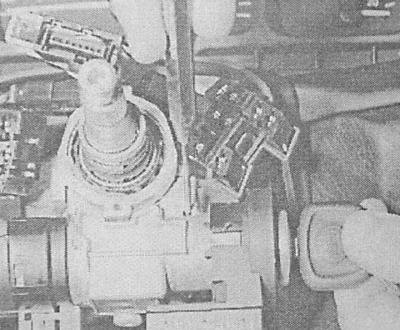

5. Часовой отверткой или затупленным шилом отожмите фиксатор через отверстие в верхней части рулевой колонки и, потянув за ключ, извлеките цилиндр замка.
6. Для установки цилиндра протолкните его в корпус замковой сборки до защелкивания фиксатора, затем поверните ключ в положение 0 и извлеките его. При заблокированной рулевой колонке выполнить установку цилиндра не удастся, в этом случае следует прежде отверткой отжать вниз блокировочный штифт в корпусе замка.
Выключатель зажигания
1. Снимите цилиндр замка (см. выше), либо вставьте в замок ключ и поверните его в положение 0.
2. Проденьте часовую отвертку в отверстие в донышке выключателя и отожмите внутренний фиксатор, затем, поддев второй отверткой, рассоедините контактный разъем электропроводки.
3. Рассоединив разъем, отпустите крепеж и снимите выключатель зажигания (контактную группу).
4. Установка производится в обратном порядке.
Подрулевые переключатели
1. Снятие обоих подрулевых переключателей осуществляется по единой схеме.
2. Снимите рулевое колесо (см. Главу Подвеска и рулевое управление), - не забудьте предварительно отключить батарею.
3. Отпустите крепеж рычага привода механизма регулировки положения рулевой колонки, выверните крепежные винты и снимите верхнюю и нижнюю секции кожуха рулевой колонки.
A — Винты крепления кожухов рулевой колонки (модели Astra)
B — Винты крепления кожуха рулевой колонки (модели Zafira)
A.
B.

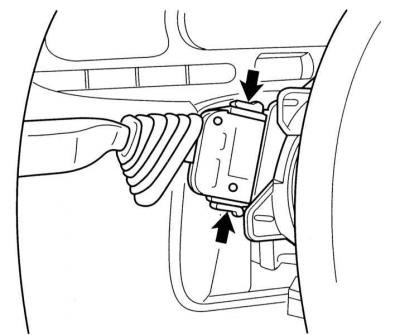

4. Сожмите расположенные по краям сборки стопорные язычки и аккуратно отделите блок переключателей от рулевой колонки.

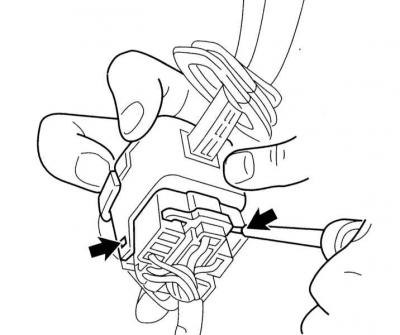

5. Отсоедините электропроводку и снимите переключатель. При соответствующей комплектации отсоедините электропроводку от панели управления функционированием темпостата.
6. Установка производится в обратном порядке.
Переключатели управления функционированием наружных осветительных приборов

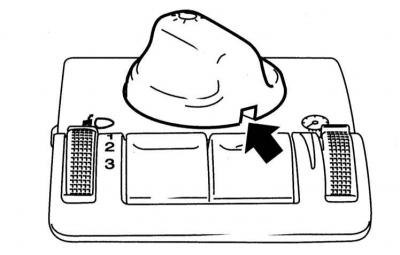

1. Поддев маленькой отверткой, отпустите фиксаторы и снимите переключатель управления функционированием осветительных приборов.

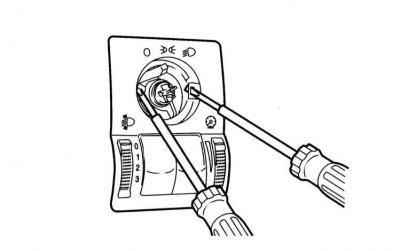

2. Продев пару маленьких отверток в отверстие под установку переключателя, отпустите фиксаторы и снимите панель переключателей, - обратите внимание, что разъем электропроводки остается внутри панели приборов.
3. В случае необходимости замените лампу подсветки (см. Раздел Замена ламп внутренних осветительных приборов).
4. Установка производится в обратном порядке.
Смотрите источник на портале (Autoinstruction.ru)
Выключатель аварийной сигнализации

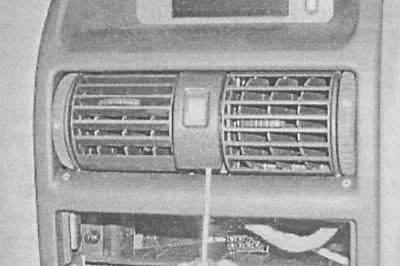

1. Аккуратно поддев отверткой снимите облицовку кнопочного выключателя аварийной сигнализации.

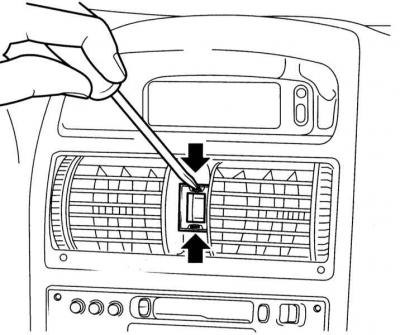

2. Пропустив две отвертки в каналы по бокам кнопки, аккуратно высвободите из панели приборов.
3. Установка производится в обратном порядке
Переключатель выбора скоростных режимов функционирования вентилятора отопителя
1. Снимите панель управления функционированием систем отопления/ вентиляции/ кондиционирования (см. Главу Системы охлаждения, отопления).
2. Аккуратно поддев, снимите с панели поворотную рукоятку выбора скоростных режимов вентилятора.
3. Отжав четыре фиксатора, выжмите переключатель с тыльной стороны панели.
4. Установка производится в обратном порядке.
Датчики-выключатели стоп-сигналов и контрольной лампы взведения стояночного тормоза
См. Главу Тормозная система.
Датчики-выключатели освещения салона/ подсветки порогов при открывании дверей и освещения багажного отделения

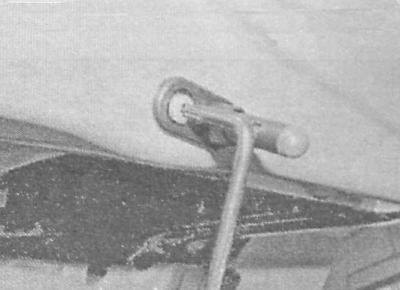

1. Выверните крепежный винт и снимите датчик-выключатель.
2. Отсоедините электропроводку и зафиксируйте жгут на стойке скотчем. При снятии датчика-выключателя двери задка проще сначала снять внутренние декоративные накладки и отсоединить от датчика-выключателя электропроводку.
3. Проверьте надежность контакта крепежного винта с металлом кузова и датчиком-выключателем, - в случае необходимости зачистите пятно контакта.
4. Установка производится в обратном порядке.
Переключатель управления функционированием электропривода верхнего люка
1. Снимите передний салонный светильник (см. Раздел Замена ламп внутренних осветительных приборов).
2. Выверните винты крепления к потолку панели управления функционированием электропривода верхнего люка.

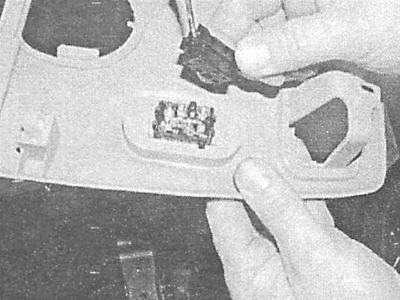

3. Снимите панель управления и отсоедините электропроводку от клавишного переключателя.

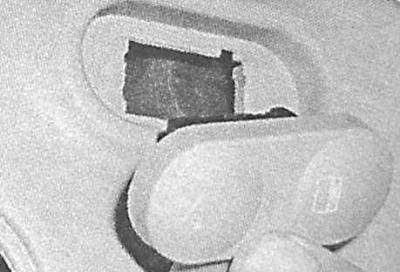

4. Снимите с панели переключатель.
5. Установка производится в обратном порядке.
