Система кондиционирования воздуха постоянно находится под высоким давлением. Ни в коем случае не отсоединяйте рефрижераторные линии и не снимайте никакие компоненты системы, предварительно не выполнив разрядку последней. Разрядка системы кондиционирования воздуха должна производиться силами опытного специалиста в условиях мастерской автосервиса. При рассоединении рефрижераторных линий обязательно надевайте защитные очки!
При замене компонентов системы кондиционирования воздуха потребуется определенное количество сменного рефрижераторного масла, необходимое для заполнения объема нового узла. Используйте только масло, годное для употребления в системах R-134а (внимательно изучите этикетку на контейнере).
Снятие
Модели Astra
1. Произведите разрядку системы кондиционирования в условиях специализированной мастерской.
2. На бензиновых двигателях 1.6 л SOHC снимите впускной воздуховод с корпуса дроссельной заслонки (см. Главу Системы питания и выпуска).
3. В задней части двигательного отсека выверните штуцерный болт крепления рефрижераторной линии к термостатически управляемому расширительному клапану. Вверните болт и извлеките клапан. Снимите уплотнительный элемент. Сразу же заклейте скотчем, либо закупорьте отверстия во избежание попадания в систему грязи.
При установке клапана необходимо вставить два направляющих стержня, - специалисты автосервиса с целью предотвращения риска повреждения трубки обычно используют для запрессовки соединения в клапан приспособление Opel КМ-6012.
4. Снимите вещевой ящик и нижние секции отделки панели приборов (см. Главу Кузов).
[Источник статьи доступен на портале: Autoinstruction.ru]
5. Снимите вентилятор отопителя (см. Снятие и установка приводного электромотора вентилятора отопителя).

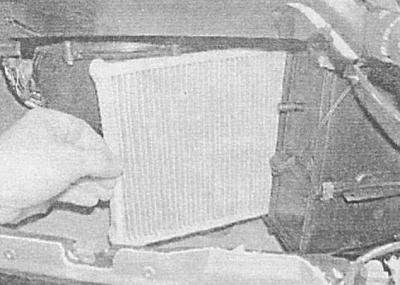

6. Снимите салонный фильтр (см. Главу Текущее обслуживание), затем, - при соответствующей комплектации, - отсоедините электропроводку от датчика обогрева стекла.

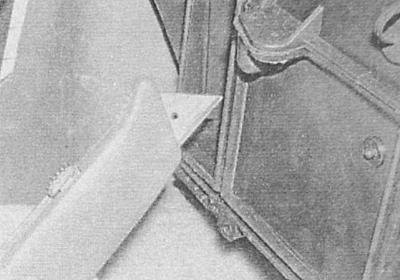

7. Выверните крепежные винты и снимите крышку испарителя, - обратите внимание, что крышка посажена на герметик, все следу которого должны быть тщательно удалены с сопрягаемых поверхностей.
На некоторых моделях для снятия крышки испарителя необходимо воспользоваться ножом.
8. При соответствующей комплектации снимите датчик обогрева стекла, - постарайтесь запомнить его установочное положение. Аккуратно извлеките испаритель из корпуса отопителя.
Модели Zafira
Некоторые модели оборудованы также задним испарителем, устанавливаемым позади задней четверти защитной панели.
1. Произведите разрядку системы кондиционирования в условиях специализированной мастерской.

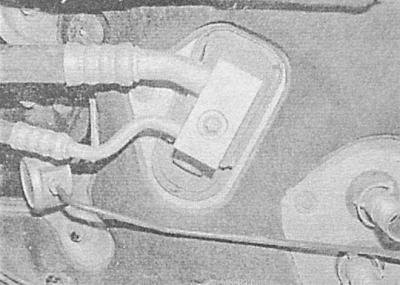

2. В задней части двигательного отсека выверните штуцерный болт крепления рефрижераторной линии к термостатически управляемому расширительному клапану. Вверните болт и извлеките клапан. Снимите уплотнительный элемент. Сразу же заклейте скотчем, либо закупорьте отверстия во избежание попадания в систему грязи.
При установке клапана необходимо вставить два направляющих стержня, - специалисты автосервиса с целью предотвращения риска повреждения трубки обычно используют для запрессовки соединения в клапан приспособление Opel КМ-6012.

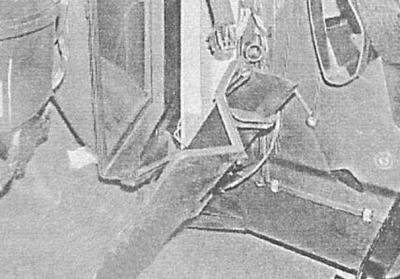

3. Выверните болты крепления крышки салонного фильтра и испарителя, при соответствующей комплектации, отсоедините электропроводку от датчика обогрева стекла.

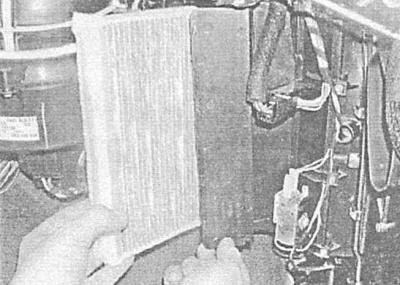

4. Снимите фильтр.
5. При соответствующей комплектации снимите датчик обогрева стекла, - постарайтесь запомнить его установочное положение. Аккуратно извлеките испаритель из корпуса отопителя.
Установка
Установка производится в порядке, обратном порядку демонтажа компонентов. Зарядку системы кондиционирования следует производить в условиях мастерской автосервиса, специалисты которого установят также и расширительный клапан.
Для установки крышки испарителя потребуется специальный герметик, - проконсультируйтесь у специалистов фирменной станции техобслуживания Opel.
