Звездочка распредвала

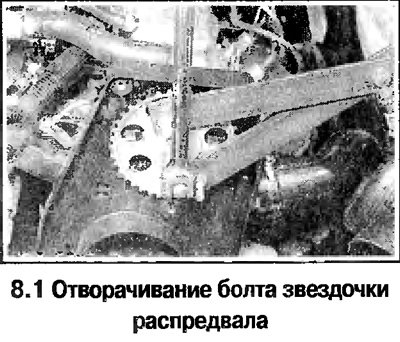

1. Снимите ремень привода распредвала. Зафиксируйте звездочку специальным ключом за отверстия (смотрите фотографию) и отверните болт. Снимите звездочку.
Внимание! Распредвал можно также удерживать ключом за лыски, для чего следует снять крышку головки цилиндров.
Установка
2. Проверьте состояние сальника, при необходимости замените.
(Смотрите оригинал на указанном сайте: AutoInstruction.ru)

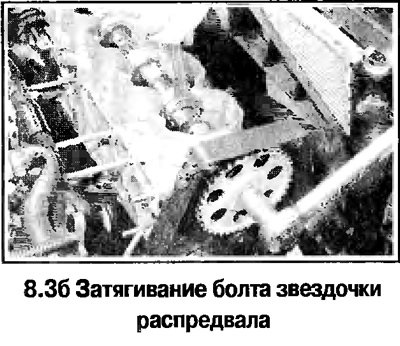

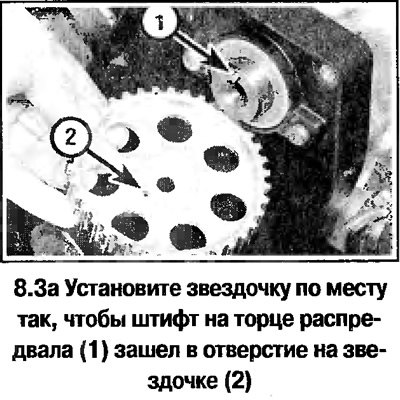

3. Установите звездочку по месту так, чтобы штифт на торце распредвала зашел в отверстие на звездочке (смотрите фотографию). Зафиксируйте распредвал и затяните болт (смотрите фотографию).
4. Установите ремень распредвала и остальные снятые детали.
Звездочка коленвала
5. Снимите ремень привода распредвала.
6. Снимите звездочку с носка коленвала, предварительно обозначив ее ориентацию.

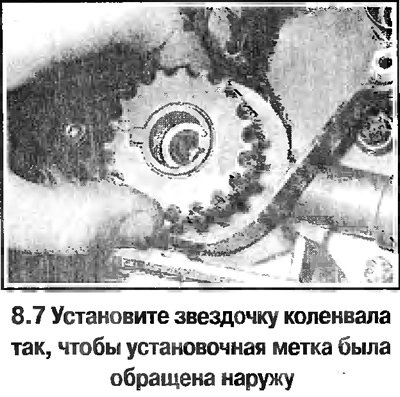

7. Установка выполняется в обратном порядке. Установите звездочку (смотрите фотографию), не нарушая исходной ориентации (установочная метка должна быть обращена наружу).
Натяжитель ремня привода распредвала
8. Снимите ремень привода распредвала.

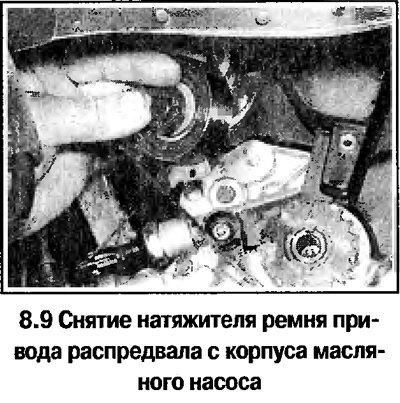

9. Отверните болт крепления и снимите натяжитель с корпуса масляного насоса (смотрите фотографию).

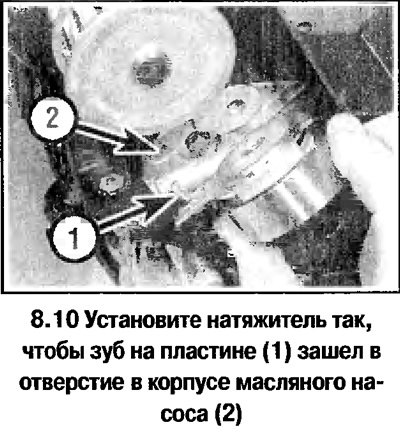

10. Установка выполняется в обратном порядке. Установите натяжитель так, чтобы зуб на пластине зашел в отверстие в корпусе масляного насоса (смотрите фотографию). Затяните болт с заданным моментом.
