Тросы ручного тормоза — снятие и установка (Opel Astra G)

Оглавление: Передняя секция ↓ Основная секция троса ↓ Задние секции ↓

1. На моделях с задними барабанными тормозами предусмотрено несколько секций троса — передняя, соединяющая рычаг с уравнительной планкой, 2 основные секции, соединяющие планку с задними тормозами, и 2 короткие секции, соединяющие основной трос с колодками. На моделях с задними дисковыми тормозами короткие секции отсутствуют. Каждую секцию троса можно снять отдельно.

Передняя секция

2. Поднимите заднюю часть автомобиля и установите на подставки. Отпустите ручной тормоз.

3. Удалите крышку напольной секции, снимите чехол рычага и отверните регулировочную пайку троса.

4. Отсоедините трос от направляющей. Отсоедините провод от датчика кислорода, отверните гайки и отсоедините приемную выхлопную трубу от коллектора. Достаньте из подвесок среднюю выхлопную трубу.

5. Отверните гайки и снимите тепловой щиток выхлопной системы.

6. Поверните наконечник на 90' и отсоедините переднюю секцию троса от уравнительной планки.

7. Снимите чехол с кронштейна рычага и достаньте трос со стороны салона.

Основная секция троса

8. Поднимите заднюю часть автомобиля и установите на подставки. Отпустите ручной тормоз.

9. Удалите крышку напольной секции, снимите чехол рычага и отверните регулировочную гайку троса.

10. На моделях с задними барабанными тормозами отсоедините тросы от оконечных коротких секций. На моделях с задними дисковыми тормозами отведите отверткой рычаг привода колодок и отсоедините тросы от рычага, достаньте оболочки тросов из кронштейнов.

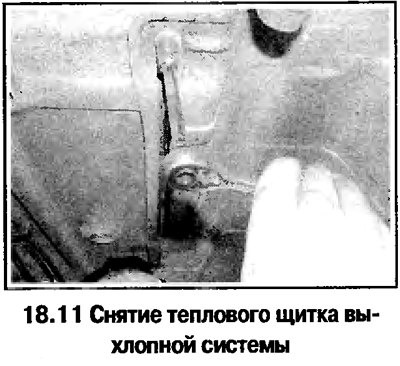

11. Отсоедините провод от датчика кислорода, отверните гайки и отсоедините приемную выхлопную трубу от коллектора. Достаньте из подвесок среднюю выхлопную трубу. Отверните гайки и снимите тепловой щиток выхлопной системы (смотрите фотографию).

Текст предоставил этот ресурс: AutoInstruction

11. Отсоедините провод от датчика кислорода,…

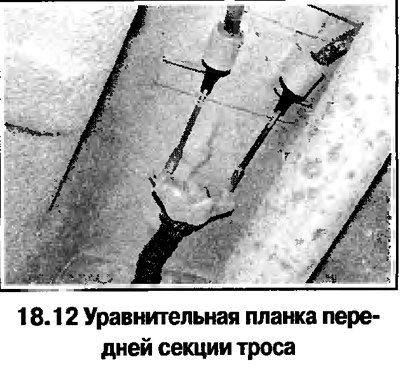

12. Поверните наконечник на 90° и отсоедините переднюю секцию троса от уравнительной планки (смотрите фотографию).

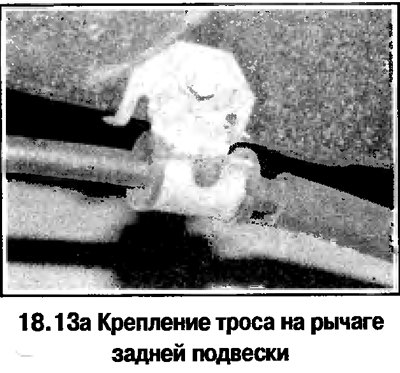

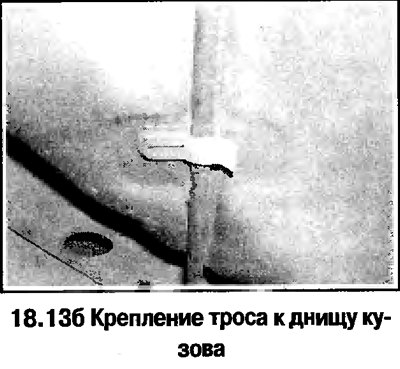

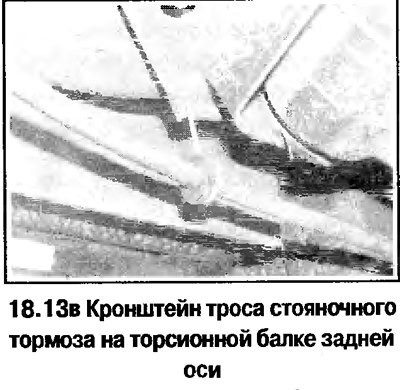

13. Достаньте тросы из креплений на задней подвеске и днище кузова и снимите тросы (смотрите фотографию).

Задние секции

14. Поднимите заднюю часть автомобиля и установите на подставки. Отпустите ручной тормоз

15. Снимите колодки.

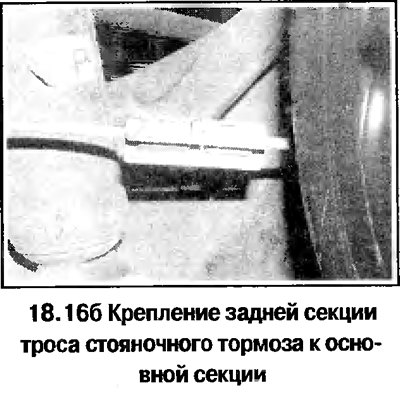

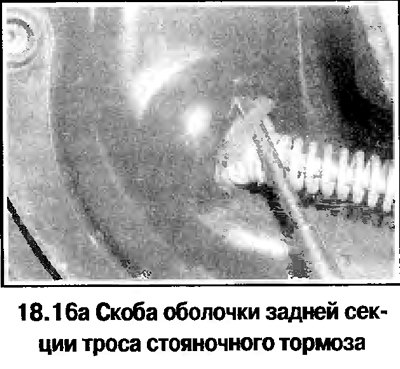

16. Удалите скобу от щита тормоза и достаньте задние секции тросов (смотрите фотографию). Отсоедините заднюю секцию от основной (смотрите фотографию).
