Одноточечный впрыск Multec
Клапан расположен под водоотражателем на перегородке моторного отделения.
При снятии клапана поднимите водоотражатель для обеспечения доступа к клапану, затем отсоедините три шланга, заметив их расположение для последующей установки, и снимите клапан с перегородки, освободив зажим, если требуется.
Установка осуществляется в порядке, обратном снятию.
Многоточечный впрыск Multec
Порядок проведения работы такой, как указано в предыдущем подразделе для моделей с одноточечным впрыском топлива.
Впрыск топлива системы Motronic М1.5.2
Клапан расположен на кронштейне на задней стороне головки блока цилиндров.
Отсоедините отрицательный вывод аккумуляторной батареи.
Отсоедините штепсельный разъем вентиляционного клапана топливного бака.
Отсоедините два шланга от клапана, заметив их расположение для дальнейшей установки.
Освободите клапан от кронштейна и выньте его.
Установка осуществляется в обратном порядке.
Впрыск топлива системы Motronic М2.5

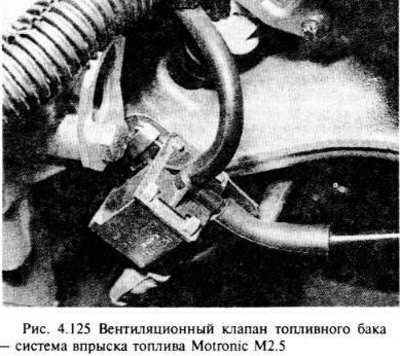

Вентиляционный клапан топливного бака расположен с задней левой стороны двигателя (рис. 4.125).
Отсоедините отрицательный вывод аккумуляторной батареи.
Отсоедините штепсельный разъем клапана.
Отсоедините два шланга от клапана, заметив их расположение.
Снимите винт и клапан с кронштейна.
Установка осуществляется в порядке, обратном снятию.
