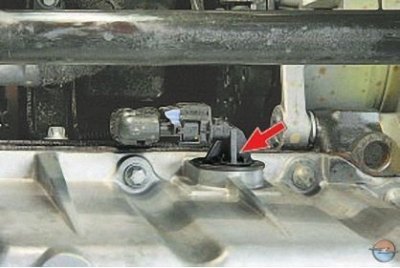

Датчик сигнальной лампы недостаточного уровня масла установлен внутри масляного картера, а в стенке масляного картера расположена переходная колодка его жгута проводов. Снять датчик можно только после снятия масляного картера.
Вам потребуются: торцовая головка TORX E10, ключ TORX T20, отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

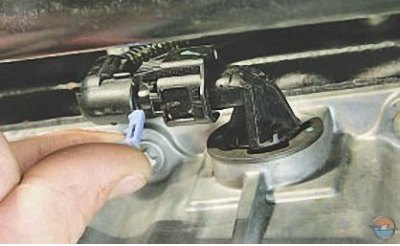

2. Извлеките фиксатор колодки жгута проводов…

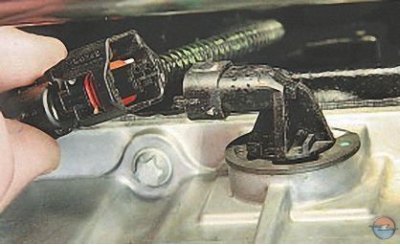

3. …и отсоедините колодку от переходной колодки датчика.
4. Снимите масляный картер (см. Замена уплотнения масляного картера).

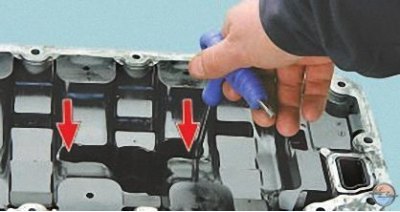

5. Выверните два болта крепления успокоителя-маслоприемника…
Примечание. Болты расположены в углублениях успокоителя-маслоприемника и поэтому на фотографии не видны.

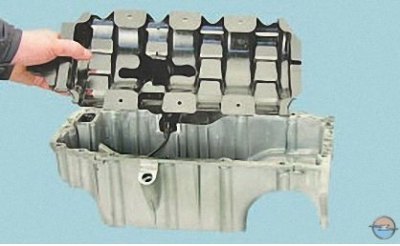

6. …и снимите его.

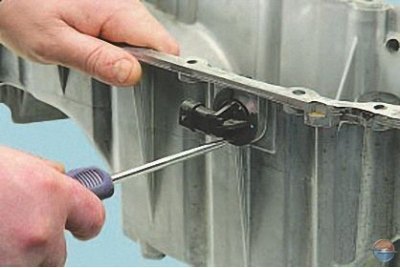

7. Поддев отверткой стопорное кольцо переходной колодки датчика…

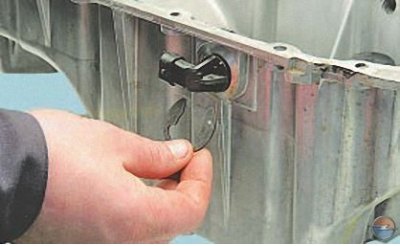

8. …снимите его…

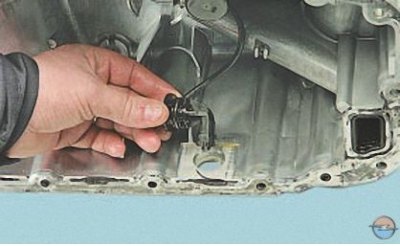

9. …и извлеките переходную колодку из отверстия в стенке масляного картера.

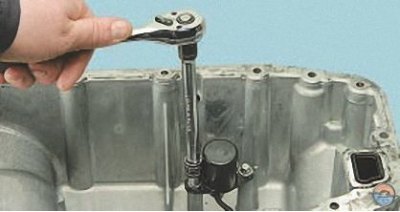

10. Выверните два болта крепления датчика сигнальной лампы недостаточного уровня масла…

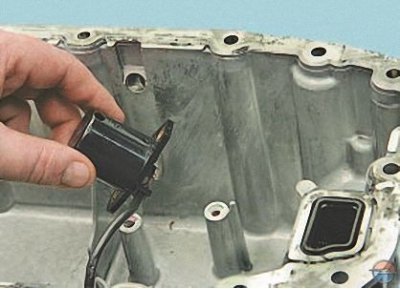

11. …и снимите датчик.

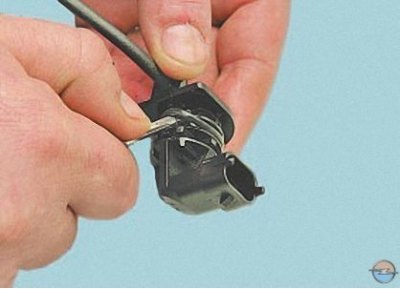

12. Подденьте отверткой резиновое уплотнительное кольцо переходной колодки датчика…

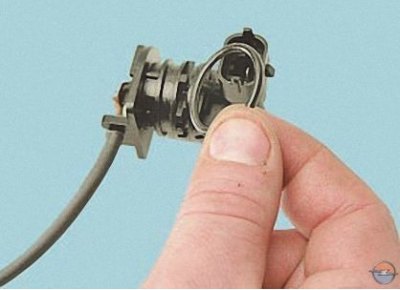

13. …и снимите кольцо.
Примечание. Уплотнительное кольцо переходной колодки датчика сигнальной лампы недостаточного уровня масла при каждой разборке соединения заменяйте новым.

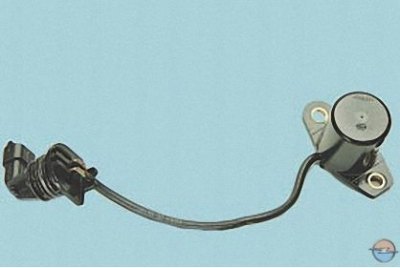

14. Установите датчик сигнальной лампы недостаточного уровня масла и все снятые детали в порядке, обратном снятию.
