При выходе из строя вакуумного усилителя значительно возрастает усилие на педали тормоза, что негативно сказывается на управлении автомобилем.
Если усилие на педали при торможении заметно увеличилось по сравнению с обычным, проверьте усилитель тормозов на неподвижном автомобиле.

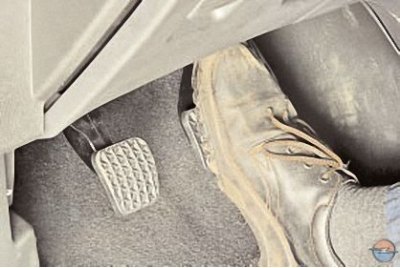

1. При неработающем двигателе нажмите пять-шесть раз на педаль тормоза с интервалом около 5 с; удерживая педаль тормоза в нажатом положении, пустите двигатель — педаль тормоза должна переместиться вперед. Если этого не произошло, проверьте..

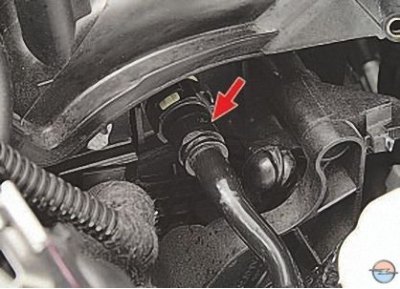

2. …целость и надежность соединения шланга вакуумного усилителя со штуцером на впускной трубе двигателя…

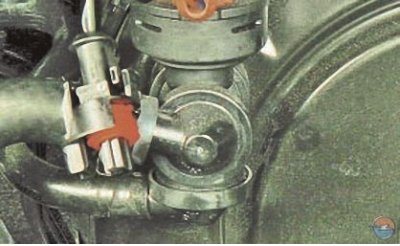

3. …и с усилителем.
Примечание. Аккумуляторная батарея и полка ее крепления для наглядности сняты.

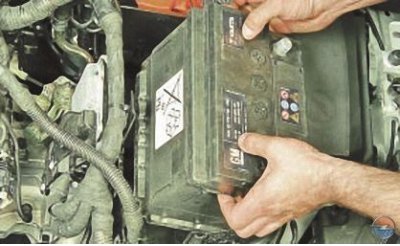

4. Снимите аккумуляторную батарею (см. Снятие и установка аккумуляторной батареи)…

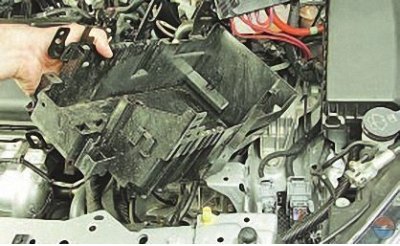

5. …и полку ее крепления (см. Снятие и установка полки крепления аккумуляторной батареи).

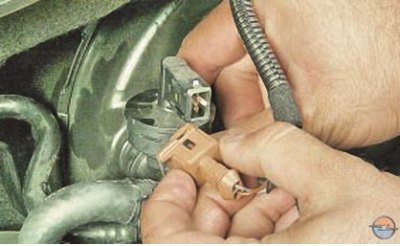

6. Для проверки работы обратного клапана отсоедините от него колодку жгута проводов, нажав на ее пружинный фиксатор.

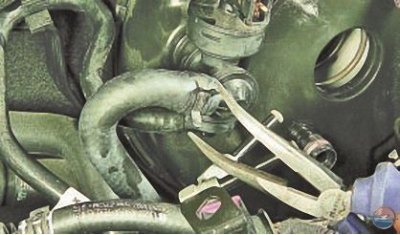

7. Ослабьте хомут крепления к клапану шланга к впускной трубе, сжав пассатижами его отогнутые ушки…

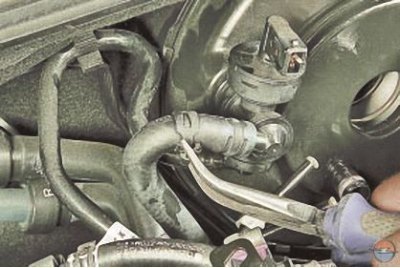

8. …сдвиньте хомут по шлангу…

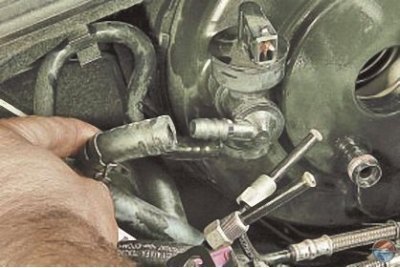

9. …и отсоедините шланг от штуцера клапана.

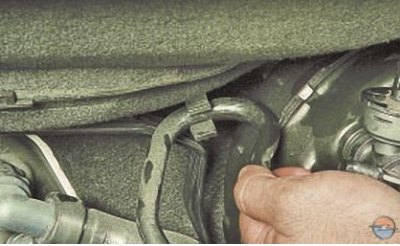

10. Извлеките из держателя шланг к вакуумному насосу…

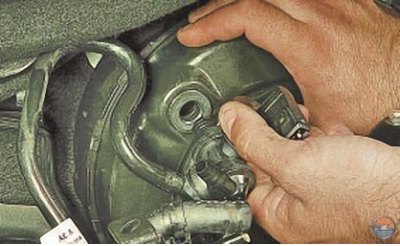

11. …и клапан из отверстия уплотнительной втулки вакуумного усилителя тормозов.
Оригинал расположен на ресурсе: autoinstruction.ru

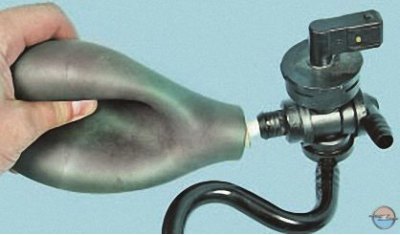

12. Плотно вставьте носик груши в обратный клапан и сожмите ее. Воздух из груши должен выйти через клапан.
Примечание. Для наглядности показано на снятом шланге.

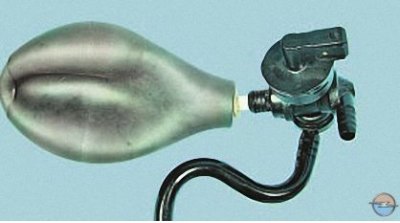

13. Отпустите грушу. Если она осталась в сжатом состоянии, значит, клапан исправен. При отсутствии груши можно продуть клапан ртом.
14. Если обратный клапан пропускает воздух в обоих направлениях, замените вакуумный шланг в сборе с клапаном, для чего…

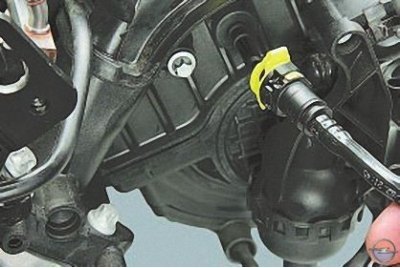

15. …сожмите фиксаторы крепления вакуумного шланга к штуцеру впускной трубы, отсоедините шланг от штуцера…

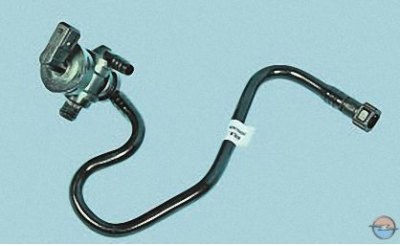

16. …и снимите вакуумный шланг в сборе с обратным клапаном.
17. Установите детали в порядке, обратном снятию.
