1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отожмите вниз фиксатор правой нижней части облицовки тоннеля пола…
3. …и снимите ее, преодолевая упругое сопротивление шести держателей.
Примечание. Так расположены держатели правой нижней части облицовки тоннеля пола.

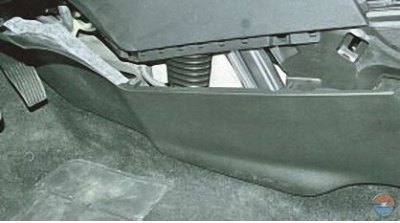

4. Аналогично снимите левую нижнюю часть облицовки тоннеля пола.

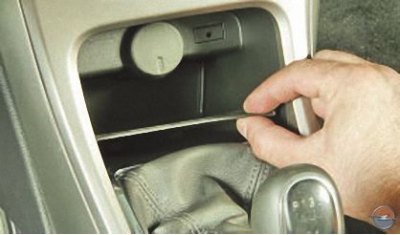

5. Подденьте край шумоизоляционной вставки ниши для мелких предметов…
6. …и извлеките вставку из ниши.
7. Подденьте отверткой край основания ниши для мелких предметов…
8. …отсоедините основание от облицовки тоннеля пола, преодолевая упругое сопротивление держателей…
[Информация доступна на портале: autoinstruction.ru]
9. …и извлеките основание из гнезда облицовки.

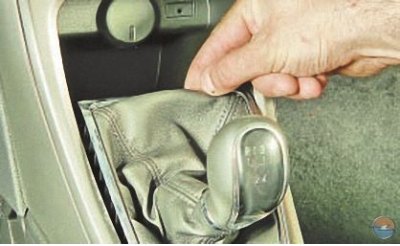

10. Подденьте край рамки чехла рычага управления коробкой передач…

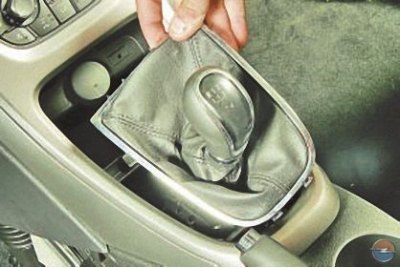

11. …извлеките рамку из гнезда в декоративной накладке консоли панели приборов, преодолевая упругое сопротивление ее держателей…
12. …и поднимите чехол по рычагу, вывернув его наизнанку.
13. Отожмите отверткой три фиксатора блокирующего кольца рукоятки рычага управления коробкой передач…
14. …сдвиньте кольцо вверх…

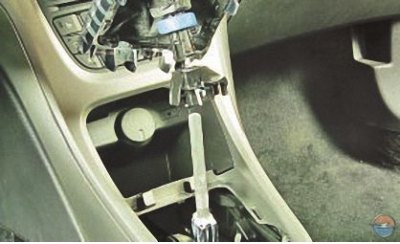

15. …и снимите с рычага рукоятку вместе с чехлом.
16. Выверните два винта заднего крепления декоративной накладки консоли панели приборов (на фото виден правый винт, левый винт расположен симметрично относительно продольной оси автомобиля)…
17. …и снимите накладку, преодолевая упругое сопротивление ее держателей.
18. Разъедините колодку жгута проводов, нажав на ее фиксатор.

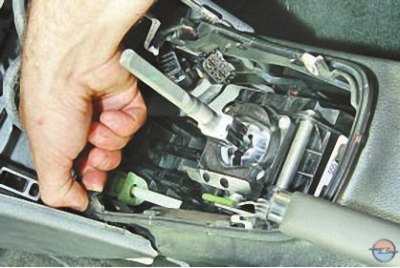

19. Отожмите фиксатор кронштейна жгута проводов…
20. …и снимите кронштейн вместе со жгутом, преодолевая упругое сопротивление его держателей.
21. С левой и с правой стороны облицовки тоннеля пола выверните по одному болту ее переднего крепления к кронштейнам панели приборов.
22. Аналогично выверните два болта заднего крепления облицовки тоннеля пола.
23. Подденьте отверткой край рамки чехла рычага привода стояночного тормоза…

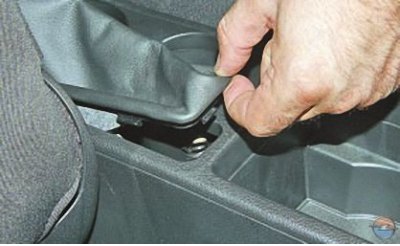

24. …извлеките рамку из гнезда в облицовке тоннеля пола, преодолевая упругое сопротивление ее держателей…

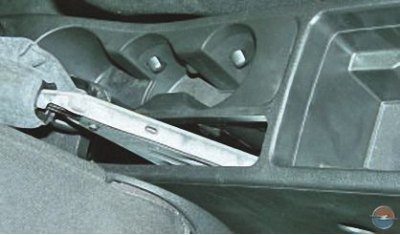

25. …и поднимите чехол вверх по рычагу.
26. Отсоедините от облицовки тоннеля пола ее левую верхнюю часть…
27. …и снимите ее.
28. Аналогично снимите правую верхнюю часть облицовки тоннеля пола.

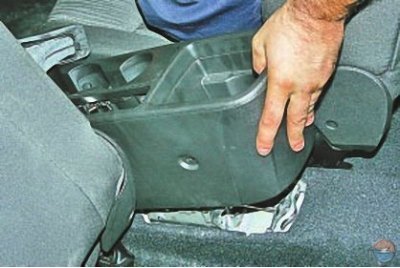

29. Приподнимите облицовку тоннеля пола…
30. …пропустите в ее отверстие чехол рычага привода стояночного тормоза и снимите облицовку.
31. Установите облицовку тоннеля пола и все снятые детали в порядке, обратном снятию.
