Вам потребуются: ключ TORX T25, торцовые головки «на 10», «на 13», отвертки с крестообразным и плоским лезвиями.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

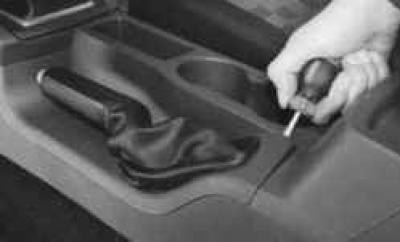

2. Подденьте отверткой край рамки чехла рычага привода стояночного тормоза…

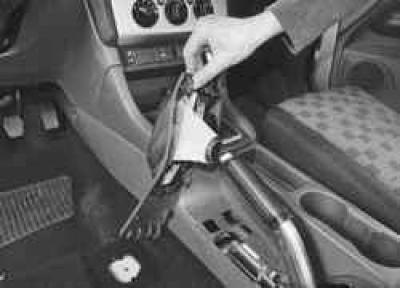

3. …отсоедините рамку от облицовки тоннеля пола, преодолевая упругое сопротивление ее фиксаторов, и снимите чехол с рычага.

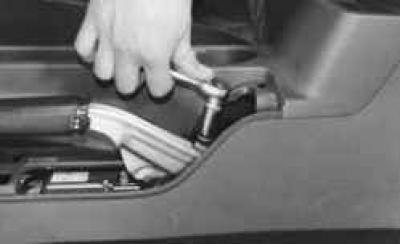

4. Полностью отверните контргайку и регулировочную гайку до самого конца резьбового наконечника переднего троса привода стояночного тормоза.
Примечание: Отсоединять передний трос привода стояночного тормоза от рычага необходимо для того, чтобы можно было поднять рычаг привода на максимально возможную высоту. Иначе не удастся снять с рычага облицовку тоннеля пола.

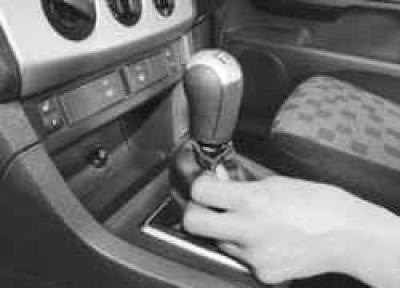

5. Снимите чехол с рукоятки рычага управления коробкой передач…

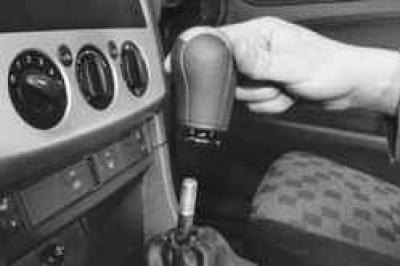

6. …и свинтите рукоятку с резьбового хвостовика рычага.

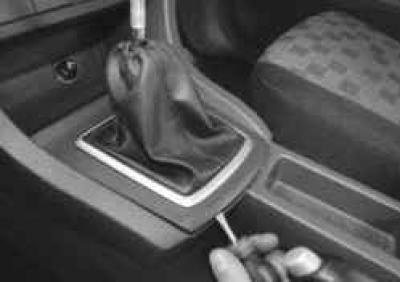

7. Подденьте отверткой край рамки чехла рычага управления коробкой передач…
8. …отсоедините рамку от облицовки тоннеля пола, преодолевая упругое сопротивление ее фиксаторов, и снимите чехол с рычага.

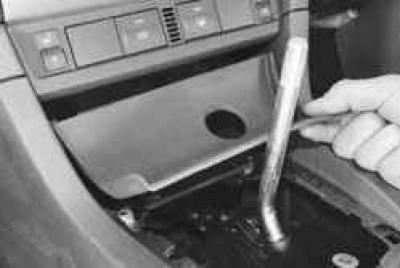

9. Снимите декоративную накладку консоли панели приборов, преодолевая упругое сопротивление ее держателей.

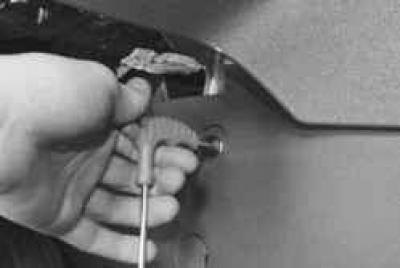

10. Выверните верхний винт крепления левой части облицовки тоннеля пола.
11. Поддев отверткой, снимите декоративную заглушку нижнего винта крепления левой части облицовки тоннеля пола…
12. …выверните винт…
13. …и снимите левую часть облицовки, сдвинув ее вперед, чтобы вывести фиксаторы из-под кромки средней части.
14. Поддев отверткой, снимите декоративную заглушку винта крепления правой части облицовки тоннеля пола…
15. …выверните винт…
16. …и снимите правую часть облицовки, сдвинув ее вперед, чтобы вывести фиксаторы из-под кромки средней части.

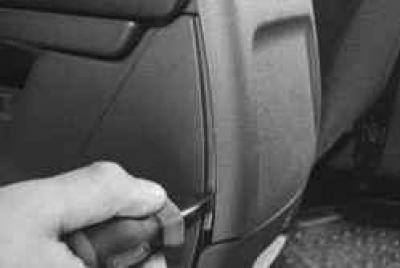

17. Поддев отверткой край задней декоративной накладки облицовки тоннеля пола…

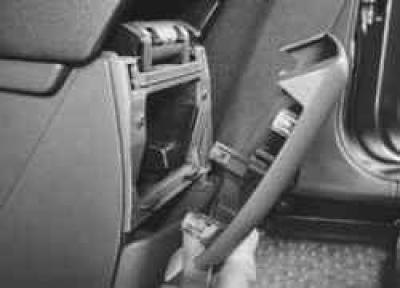

18. …снимите накладку, преодолевая упругое сопротивление ее фиксаторов.

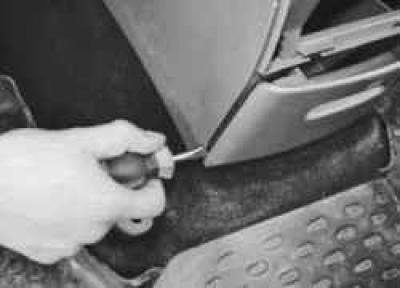

19. Поддев отверткой нижний угол вещевого ящика для пассажиров на заднем сиденье…

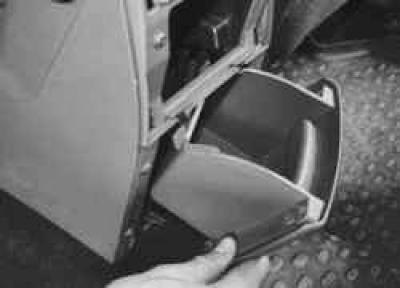

20. …извлеките ящик из гнезда облицовки тоннеля пола, преодолевая упругое сопротивление его пружинных держателей.
Примечание: По дополнительному заказу вместо вещевого ящика может быть установлена пепельница.

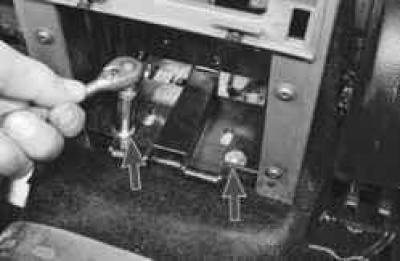

21. Выверните два болта заднего крепления средней части облицовки тоннеля пола к основанию кузова…

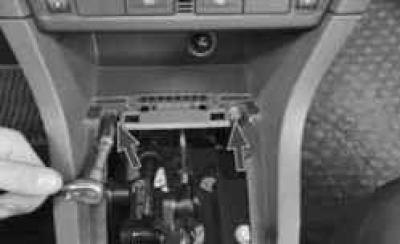

22. …два болта переднего крепления облицовки к панели приборов…

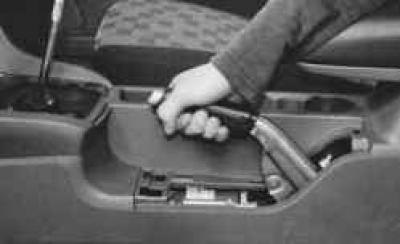

23. …поднимите вверх рычаг привода стояночного тормоза на максимально возможную высоту…

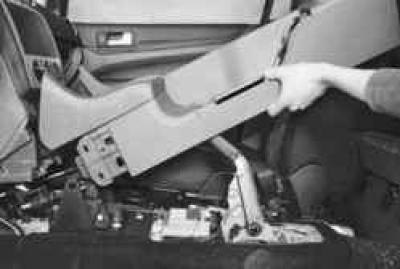

24. …и снимите среднюю часть облицовки тоннеля пола, переместив ее вверх и вперед по рычагу привода стояночного тормоза.
25. Установите детали в порядке, обратном снятию.
26. Отрегулируйте привод стояночного тормоза (см. «Регулировка привода стояночного тормоза»).
