Общая информация
Замечание: Лампы накаливания следует заменять только лампами того же типа. Перед заменой лампы проверьте, чтобы соответствующий световой прибор был выключен. Не берите колбу лампы накаливания голыми пальцами, используйте чистое полотенце или хлопчатобумажные перчатки. Загрязнения, оставленные пальцами, на колбе лампы, испаряются и осаждаются на отражателе. Случайно оставленные отпечатки пальцев следует удалить салфеткой, пропитанной спиртом. Не допускается протирать отражатели фар, покрытые защитным лаком, сухой жесткой тряпкой, а также применять для этой цели какие-либо очистители или растворители. Используйте мягкие влажные салфетки.
Предупреждение! Галогенные лампы находятся под давлением и могут лопнуть, поэтому при их замене следует пользоваться защитными очками и перчатками. При замене ксеноновых ламп возникает опасность травмирования вследствие высокого напряжения! Обязательно выключите фары и отсоедините электропроводку от батареи. После замены кратковременно включите и выключите фару, чтобы снять остаточное напряжение.
Внимание: Не оставляйте посадочное отверстие лампы открытым на продолжительное время — попадание пыли, влаги или дыма внутрь блок-фары может оказать влияние на качество освещения! При установке колпака убедитесь, что он полностью прилегает к поверхности фары!
1. На рассматриваемых в настоящем Руководстве моделях могут устанавливаться блок-фары двух типов: галогенного и ксенонового (см. ниже).
2. Перед началом проведения работ по замене ламп установите поворотный переключатель режимов функционирования наружного освещения в положение «О» (см. Главу «Органы управления и приемы эксплуатации», Раздел 17) и выключите зажигание. Отсоедините провод от отрицательной клеммы аккумуляторной батареи (см. Главу 5).

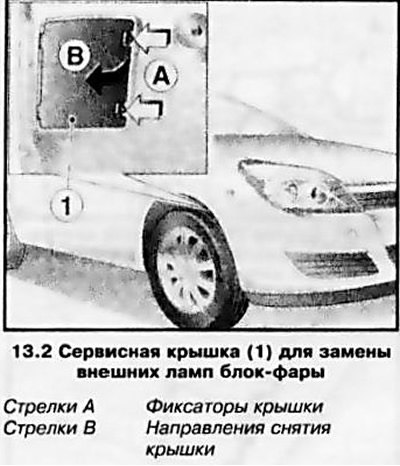

3. Замена ламп, установленных с наружной боковой стороны блок-фары, производится через арки передних колес, для чего необходимо повернуть колеса в соответствующую сторону до упора, отжать фиксаторы сервисной крышки и снять крышку (см. сопр. иллюстрацию).
Замечание: При наличии времени и соответствующего оборудования для удобства выполнения процедуры поддомкратьте соответствующее колесо и снимите его.
4. Замена ламп, установленных с внутренней стороны сборки блок-фары, выполняется через двигательный отсек.
5. После замены ламп проверьте исправность функционирования освещения — при неудовлетворительном результате, обратитесь на СТО кампании Opel. Регулировку фар рекомендуется проводить только на сервисной станции, где для этого имеется специальное оборудование, при этом регулятор (при соответствующей комплектации) направления оптических осей фар должен быть установлен на 0 (см. Главу «Органы управления и приемы эксплуатации», Раздел 17).
Фары галогенного типа

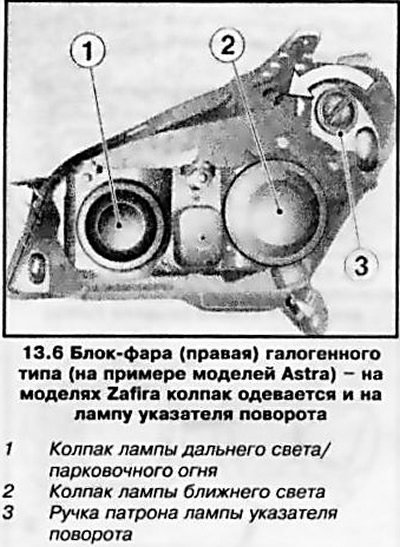

6. Общая схема расположения ламп блок-фары галогенного типа приведена на сопр. иллюстрации.
Ближний свет
7. Снимите сервисную крышку колесной арки соответствующего переднего колеса (см. выше).
[Оригинал найдёте на этом ресурсе autoinstruction.ru]
8. Снимите колпак лампы ближнего света (см. иллюстрацию 13.6) с задней стороны блок-фары.
9. Поверните патрон лампы против часовой стрелки, высвободите из держателя и извлеките вместе с лампой из посадочного гнезда отражателя.
10. Извлеките лампу из патрона.

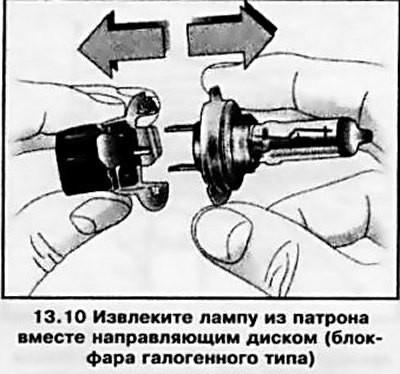

Замечание: Патрон состоит из направляющего диска и штекерного разъема. При необходимости лампа может быть извлечена вместе с направляющим диском (см. сопр. иллюстрацию) — запомните его установочное положение.
11. Вставьте новую лампу в патрон, и установите его в посадочное гнезда таким образом, чтобы фиксирующие выступы патрона совпали с вырезами рефлектора. Поверните патрон по часовой стрелке до упора.
12. Закройте лампу колпаком и установите сервисную крышку.
Дальний свет
13. Откройте капот.
14. Для замены лампы на левой блок-фаре предварительно рассоедините разъем электропроводки монтажного блока предохранителей. При замене лампы правой блок-фары отсоедините воздуховод воздухоочистителя.

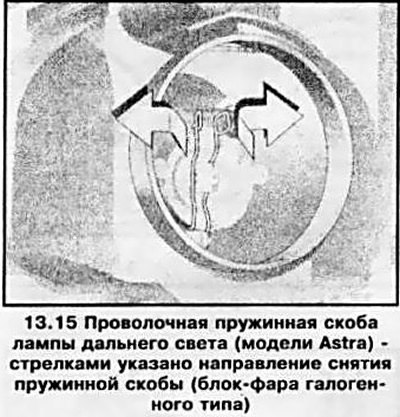

15. Снимите крышку лампы дальнего света, рассоедините разъем электропроводки лампы и высвободите проволочную пружинную скобу из держателей (см. сопр. иллюстрацию), откиньте ее вниз.
16. Извлеките лампу из посадочного гнезда отражателя.
17. Установка производится в обратном порядке.

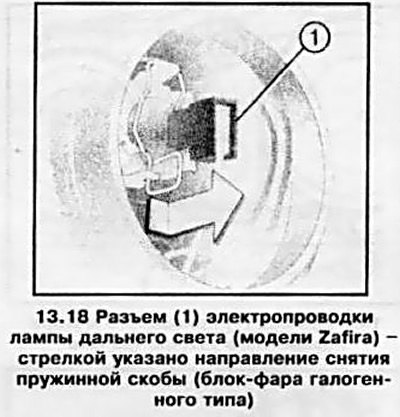

18. На моделях Zafira разъем электропроводки и пружинная скоба имеют несколько другое исполнение (см. сопр. иллюстрацию), но порядок замены лампы полностью соответствует вышеописанному.
19. Лампа парковочного огня установлена на отражателе рядом с лампой дальнего света (сил. сопр. иллюстрацию).
Замечание: На моделях Zafira лампа парковочного огня расположена под лампой дальнего света. Для доступа к лампе снимите крышку лампы ближнего света (см. выше).
20. Потяните патрон лампы парковочного огня на себя (см. иллюстрацию 13.19) и извлеките его из отражателя. Извлеките лампу из патрона.
21. Установка производится в обратном порядке.
Фары ксенонового типа

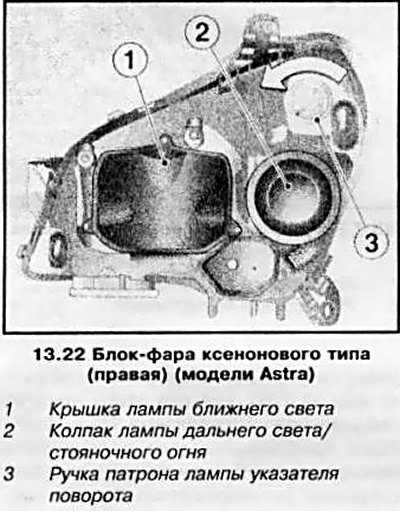

22. Общая схема расположения ламп блок-фары ксенонового типа приведена на сопр. иллюстрации.
Ближний свет
Внимание: 8 электрической цепи ксеноновых фар аккумулируется высокое напряжение! Будьте осторожны, соблюдайте рекомендации, приведенные вначале данного Раздела! Желательно поручить замену ксеноновых ламп специалистам СТО.
23. Для замены лапы ближнего света левой блок-фары необходимо предварительно снять фару с автомобиля (см. Раздел 15). При замене соответствующей лампы правой блок-фары снимите воздухоочиститель с воздуховодом (см. Главу 4).

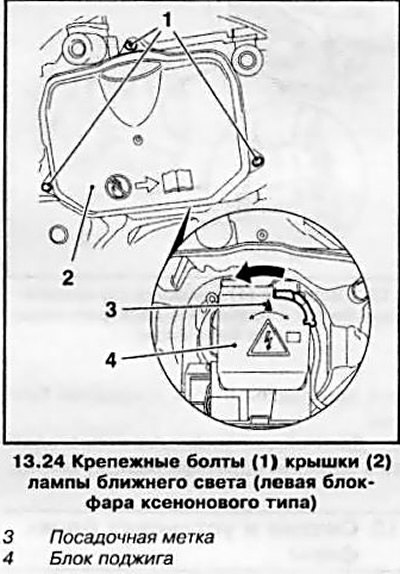

24. Выверните 3 крепежных болта и снимите крышку лампы ближнего света (см. сопр. иллюстрацию).
25. Поверните блок поджига против часовой стрелки (см. иллюстрацию 13.24) и высвободите его из держателя. Рассоедините разъем электропроводки блока и снимите блок с лампы.
Внимание: Ни в коем случае не включайте фары при снятом блоке поджига!

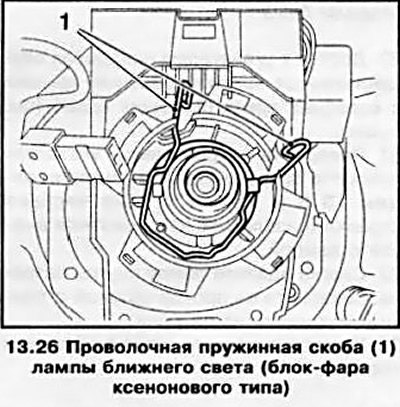

26. Сожмите проволочною скобу и снимите ее (см. сопр. иллюстрацию). Извлеките ксеноновую лампу из отражателя.

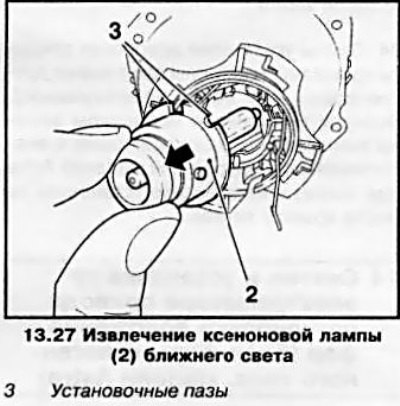

27. Установите новую лампу в посадочное гнездо отражателя таким образом, чтобы пазы на цоколе лампы попали на соответствующие направляющие (см. сопр. иллюстрацию).
28. Установка производится в порядке, обратном порядку снятия.
Замечание: После установки блока поджига его посадочная метка (см. иллюстрацию 13.24) на левой блок-фаре должна находиться наверху, а на правой — внизу.
Дальний свет и парковочные огни
29. Замена ламп дальнего света и парковочных огней производится через сервисную крышку в колесной арке переднего колеса. Сама процедура замены полностью совпадает с аналогичной процедурой для фар галогенного типа (см. выше).
Модели Astra
30. Доступ к указателям поворотов осуществляется через сервисные крышки в колесных арках передних колес (см. выше).
31. Поверните патрон лампы указателя поворота за рукоятку (см. иллюстрации 13.6 и 13.22) против часовой стрелки и извлеките из держателя вместе с лампой.
32. Слегка вдавите лампу внутрь патрона, поверните ее против часовой стрелки и извлеките из патрона.
33. Установка производится в обратном порядке.
Модели Zafira

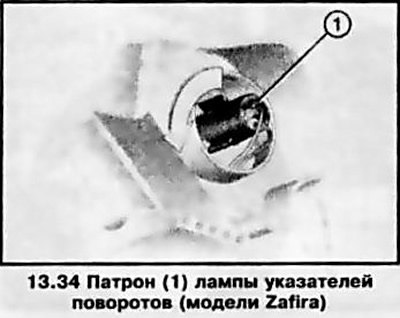

34. Лампы указателей поворотов закрыты крышками, и патроны ламп имеют другую форму (см. сопр. иллюстрацию). Порядок выполнения процедуры замены лампы практически совпадает с аналогичной процедурой для моделей Astra (см. выше) — не забудьте установить на место крышку лампы.
