Модели Astra
2. Снимите крышку диагностического разъема под рычагом стояночного тормоза.

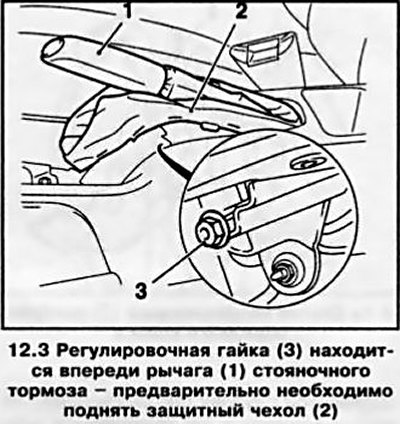

3. Подденьте пластмассовым клином или другим подручным инструментом и высвободите из консоли пыльник рычага стояночного тормоза и поднимите его с целью обеспечения доступа к регулировочной гайке впереди рычага (см. сопр. иллюстрацию).
Текст предоставил этот ресурс (Autoinstruction.ru)
4. Специальным ключом (HAZET 4965-1) ослабьте регулировочную гайку, полностью отпустите рычаг стояночного тормоза и слегка выверните гайку, для получения слабины троса.
5. Не менее пяти раз выжмите педаль ножного тормоза до появления значительного сопротивления ее ходу педали.
Замечание: Педаль тормоза после каждого нажатия должна полностью возвращаться в исходное положение.
6. 5-6 раз полностью взведите, затем вновь отпустите рычаг.
7. Подоприте передние колеса противооткатными башмаками, поддомкратьте задок автомобиля и установите его на подпорки.
8. Взведите рычаг на 2 щелчка, затем затяните регулировочную гайку до момента начала прихватывания задних колес — должна оставаться возможность проворачивания их вручную. Оба задних колеса должны проворачиваться с одинаковым сопротивлением, в противном случае проверьте свободу хода приводных тросов в своих оболочках.
9. Взведите рычаг до третьего щелчка — задние колеса должны полностью заблокироваться. Отпустите рычаг — оба колеса должны начать вращаться свободно. При необходимости повторите регулировку.
10. Опустите автомобиль на колеса, закрепите пыльник рычага стояночного тормоза в центральной консоли и установите на место крышку диагностического разъема.
11. Чтобы дать возможность притереться тормозным накладкам, проедьте на автомобиле примерно 300 м на небольшой скорости и при слегка взведенном стояночном тормозе.
Модели Zafira

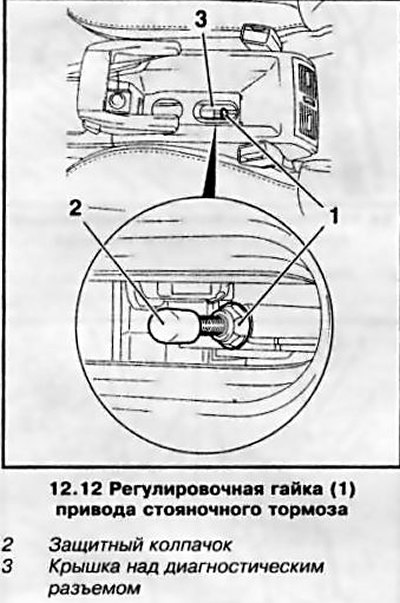

12. Отпустите рычаг стояночного тормоза и снимите крышку над диагностическим разъемом на центральной консоли (см. сопр. иллюстрацию).
13. Снимите защитный колпачок (см. иллюстрацию 12.12) задней резьбовой штанги и выверните регулировочную гайку до конца хода резьбы.
14. Не менее пяти раз выжмите педаль ножного тормоза до появления значительного сопротивления ходу педали.
Замечание: Педаль тормоза после каждого нажатия должна полностью возвращаться в исходное положение.
15. Подоприте передние колеса противооткатными башмаками, поддомкратьте задок автомобиля и установите его на подпорки.

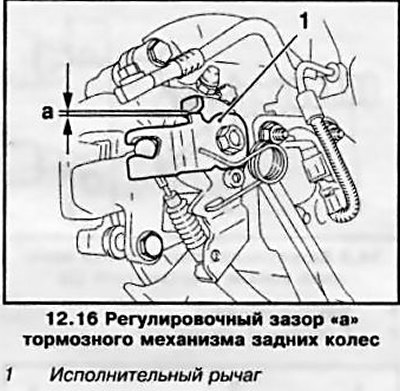

16. Заверните регулировочную гайку так, чтобы при отпущенном стояночном тормозе расстояние «а» (см. сопр. иллюстрацию) между исполнительным рычагом стояночного тормоза и соответствующим упором суппорта составляло 0.1 мм. Тот же замер на суппорте другого колеса не должен превышать 0.1 мм.
17. Взведите рычаг стояночного тормоза до первого щелчка — стояночный тормоз отрегулирован правильно, если задние колеса имеют тяжелый ход или почти блокированы. Усилие торможения на обоих задних колесах должно быть одинаковым. При отпускании рычага задние колеса должны свободно вращаться. В случае необходимости повторите регулировку.
18. Чтобы дать возможность притереться тормозным накладкам, проедьте на автомобиле примерно 300 м на небольшой скорости и при слегка взведенном стояночном тормозе.
