Хорошо смажьте поршневой палец и отверстие проушины шатуна.
Вставьте стопорное кольцо поршневого пальца с одной стороны в поршень. Проверьте, чтобы оно хорошо село в паз.
Запрессуйте палец подходящей оправкой в нагретый шатун.
При сборке должны соблюдаться следующие указания:
- 1. Стрелка на днище поршня (или нарисованная, или на новых поршнях выбитая — см. иллюстрацию) должна указывать на переднюю часть двигателя.
- 2. Обозначения номеров цилиндров на шатунах и крышках подшипников должны совпадать (иллюстрация). Учитывайте разницу между инжекторным и карбюраторным двигателем.
1. Проверьте, чтобы поршни после сборки свободно могли двигаться на шатунах.
2. Поршневые кольца устанавливаются или с помощью специальных щипцов со стороны днища поршня (иллюстрация), или с помощью упомянутых при снятии металлических полосок. Когда кольцо будет находиться на одном уровне с пазом металлическая полоска удаляется, так что кольцо садится в паз. Можно перепутать два компрессионных кольца, поэтому следует обращать внимание на их поперечное сечение, прежде чем устанавливать их. Если кольца хорошо помечены, перепутать их довольно трудно. Кроме того оба компрессионных кольца имеют на одной стороне обозначение (буква "R" может быть выбита на карбюраторном двигателе) которое должно быть видно со стороны днища поршня.
3. Положите собранные поршни до установки на чистую поверхность и накройте их, чтобы на них не попала пыль. Так как детали уже смазаны нужно следить за тем, чтобы на поршни не попали инородные тела.
Сборка поршней и шатунов
1. Хорошо смажьте зеркало цилиндров.
2. Вставьте шатунные болты и шатуны, вложите вкладыши подшипников.
3. Расположите шатуны согласно номерам цилиндров. Маслораспылительные отверстия должны находиться на заданной стороне блока цилиндров. На иллюстрации изображено, как должны располагаться поршни и шатуны на инжекторном двигателе. На иллюстрации ниже показано положение деталей у карбюраторного двигателя.

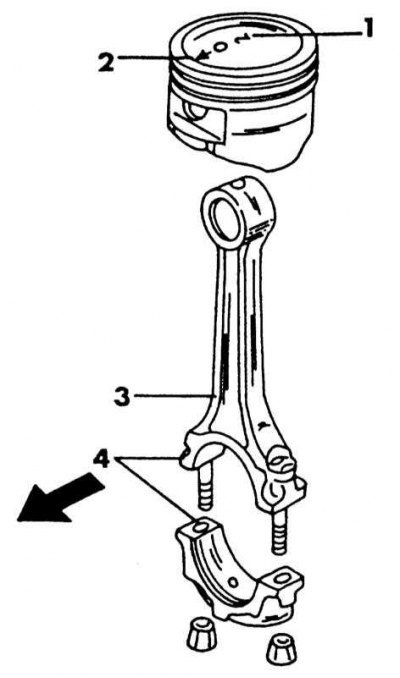

Правильная сборка поршня и шатуна на карбюраторном двигателе. Стрелка обращена к передней стороне двигателя: 1 - размер поршня; 2 - отметка "перед"; 3 - маслораспылительное отверстие; 4 - номер цилиндра
4. Метки на днище поршней, т. е. метка на кромке (инжекторный двигатель) или стрелка (карбюраторный двигатель) должны указывать на переднюю сторону двигателя.
5. Расположите замки поршневых колец по окружности на 120° друг к другу. На иллюстрации показано, как замки колец смещены относительно поршневых пальцев. На двигателях обоих исполнений кольца располагаются одинаково.

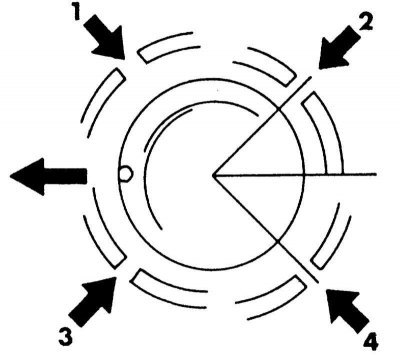

Расположение замков поршневых колец. Большая стрелка указывает на переднюю сторону двигателя: 1 - замок расширительного элемента маслосъемного кольца; 2 - замок верхнего кольца и верхнего элемента маслосъемного кольца; 3 - замок второго кольца; 4 - замок нижнего элемента маслосъемного кольца
6. Наложите стяжную ленту для поршневых колец и вожмите кольца в пазы. Проверьте, чтобы они правильно встали на свои места. Если стяжной ленты нет, можно использовать большой шланговый хомут или положить тонкие металлические полоски вокруг колец и сожмите концы так, чтобы кольца вошли в пазы. Поршень вставьте после того, как будет еще раз проверено, что посторонних предметов на нем нет. Если используется шланговый хомут, его можно установить вокруг кольца, пока кольцо не войдет в цилиндр. Затем переставьте хомут на следующее кольцо и введите его в отверстие. Затем то же самое проделайте с верхним кольцом.
7. Наденьте короткий отрезок резинового или полимерного шланга на болты шатуна, чтобы не поцарапать отверстие.
8. Проверните коленвал, пока две шейки коленвала займут положение НМТ.
9. Вставьте шатун сверху в отверстие. Для этого положите двигатель набок, чтобы шатун можно было установить на шейку и не поцарапать отверстие или шатунную шейку. Вкладыши шатунных подшипников уже должны находиться в шатуне, выступами в выемках и обоими масляными отверстиями на одной линии.
10. Вдвиньте поршень, пока кольца войдут в отверстие, как показано на иллюстрации ниже, и конец шатуна встанет на шейку коленвала.

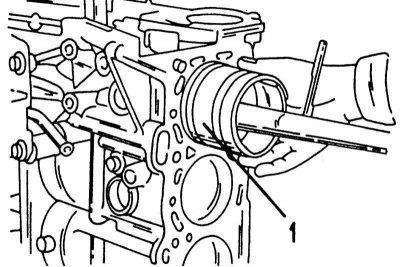

Установка поршня. Установленная стяжная лента (1) скользит при вдвигании поршня
11. Вложите второй вкладыш подшипника, хорошо смажьте вкладыш и прижмите крышку к болту шатуна и слегка забейте. Отрезки резинового шланга должны быть предварительно сняты. Обязательно следите за тем чтобы числа на шатуне и крышке подшипника находились на одной стороне и соответствовали друг другу, так как в последний момент можно допустить ошибку.
12. Смажьте поверхности прилегания гайки на крышках шатунных подшипников.
13. Затяните новые шатунные гайки попеременно с усилием 14-16 Н·м. Чтобы выдержать момент затяжки, головку цилиндров следует установить на уплотнительную поверхность. Попросите ассистента удерживать блок и затяните оба расположенных сверху шатунных подшипника. Таким же образом еще раз затяните гайки шатунных подшипников с усилием 40-45 Н·м для инжекторного двигателя или 23 - 29 Н·м для карбюраторного двигателя.
14. После установки шатуна несколько раз проверните коленвал чтобы сразу выявить заедание.
15. Еще раз проверьте обозначения всех шатунов и проверьте чтобы поршни были обращены в правильное направление.

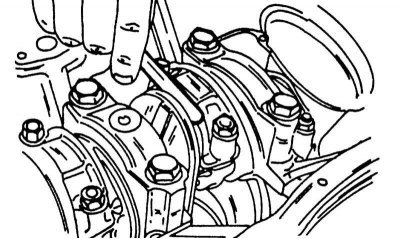

Измерение осевого люфта установленных на коленвале шатунов. Щуп вставляется между шатуном и рабочей поверхностью коленвала.
16. С помощью щупа измерьте зазор между боковой поверхностью шатуна и коленвала, как показано на иллюстрации. Это осевой люфт шатунных подшипников, который должен составлять не более 0.50 мм. При превышении замените соответствующий шатун или коленвал.
