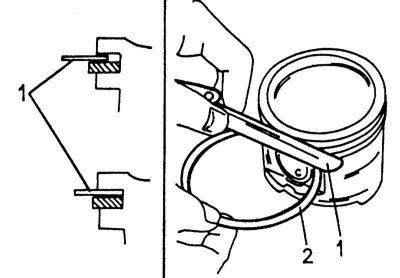

Измерение вертикального зазора поршневых колец в пазах поршня. Щуп должен вставляться в соответствии с нижним изображением на левом рисунке: 1 - плоский щуп; 2 - поршневое кольцо
2. Поочередно вставьте все поршневые кольца с верхней стороны картера в цилиндр. Вставьте с помощью перевернутого поршня кольца примерно на высоту поршня. Благодаря этому они будут сидеть в отверстии ровно. Вставьте плоский щуп в зазор между концами кольца, как показано справа на иллюстрации ниже, чтобы измерить зазор в замке. Ми одно кольцо не должно иметь зазор более 1.0 мм. Требуемые значения указаны в Спецификациях.

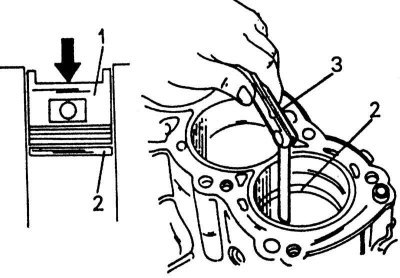

Проверка зазора в замках поршневых колец. Вдвинуть кольца вниз перевернутым поршнем и затем измерить, как показано на правом рисунке: 1 - поршень; 2 - поршневое кольцо; 3 - плоский щуп
3. При слишком маленьком зазоре (например, у новых колец, которые также должны измеряться) концы кольца можно подточить. Для этого зажмите напильник в тисках и подточите торцы кольца. При слишком большом зазоре кольцо должно быть заменено. Если требуется только заменить поршневые кольца, не растачивая цилиндры зазор в замках должен быть измерен на нижней стороне цилиндра. Верхнее и среднее поршневые кольца с верхней стороны имеют обозначения (не на всех двигателях). Все кольца следует установить так, чтобы обозначение (если имеется) можно было прочесть сверху. Проверьте поршневые пальцы и втулки шатунов на наличие ржавчины и износ. Если в неудовлетворительном состоянии находится только один шатун, следует заменить весь комплект.
4. Место посадки поршневого пальца в поршне должно быть таким, чтобы палец при комнатной температуре можно было задвинуть в поршень от руки (см. иллюстрацию ниже). Зазор пальца в поршне составляет 0.004 — 0.00 мм, однако его трудно измерить. Поэтому проверку следует проводить на глаз.
Проверка установки поршневого пальца

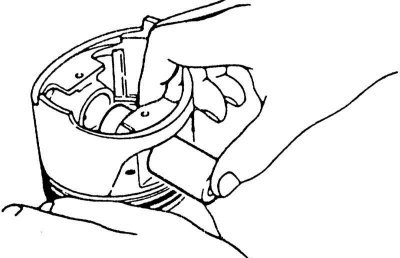

Поршневой палец при комнатной температуре должен вдавливаться большим пальцем руки.
Текст предоставил этот ресурс Autoinstruction.ru
5. Проверьте шатуны с помощью специального прибора на скручивание и изгиб. Если имеется возможность воспользоваться таким прибором, граничные значения для скручивания 0.15 на 100 мм,0.30 для изгиба.
Измерение люфта шатунных подшипников
Эта работа описывается в Разделе Коленвал и подшипники коленвала в связи с коленчатым валом. Она производится с помощью полимерного волоска "Plastigage" или можно измерить внутренний диаметр шатунного подшипника и внешней диаметр шейки коленвала.
