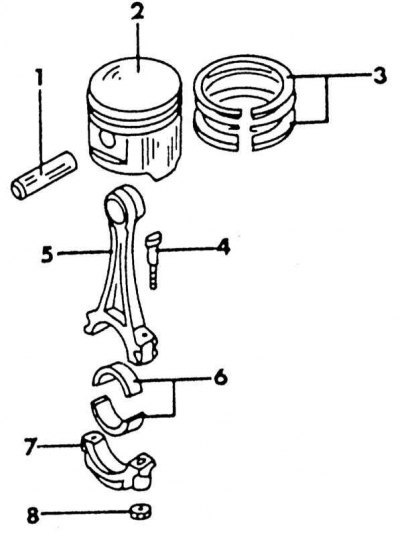

Детали поршня: 1 - поршневой палец; 2 - поршень; 3 - поршневые кольца; 4 - шатунный болт; 5 - шатун; 6 - вкладыши шатунного подшипника; 7 - крышка шатунного подшипника; 8 - гайка шатунного подшипника
Детали поршня показаны на иллюстрации выше. Для снятия поршней двигатель должен быть демонтирован и головка цилиндров снята. Поддон картера также должен быть снят, чтобы добраться до шатунных подшипников. Ознакомьтесь с относящимися к этому разделами.
Поршни и шатуны выталкиваются рукояткой молотка с внутренней стороны блока цилиндров, после того как будут сняты крышки и вкладыши шатунных подшипников. Перед выполнением этих работ следует ознакомиться с нижеследующими указаниями относительно обозначения и направления установки:
Каждый поршень и соответствующий шатун следует обозначить номером цилиндра, с которого они снимаются. Это лучше всего сделать написав на днище поршня номер цилиндра. Также нанести на поршень стрелку указывающую на переднюю сторону двигателя. Когда поршень позднее будет очищаться от масляного нагара, стрелку следует нанести еще раз.
При снятии поршня с шатуном соблюдайте точное установочное положение крышки шатунного подшипника и сразу после снятия проверьте шатун и крышку подшипника на наличие номера цилиндра на одной стороне.
Днища поршней имеют засечку на кромке (инжекторный двигатель) или стрелку (карбюраторный двигатель), которая должна быть обращена вперед. Шатуны имеют маслораспылительные отверстия. При установленных деталях масляные отверстия, обозначения шатунных подшипников и направление «вперед» должны находиться в показанном на иллюстрации ниже положении. На иллюстрации изображены детали инжекторного двигателя. На карбюраторном двигателе наоборот, т. е. номер шатуна и крышки находится на той же стороне, что и маслораспылительное отверстие.

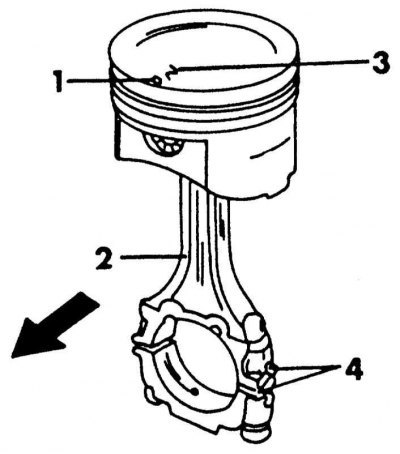

Правильно собранный поршень и шатун инжекторного двигателя. У карбюраторного двигателя метки (4) и маслораспылительное отверстие (2) должны лежать на одной стороне: 1 - перед; 2 - маслораспылительное отверстие; 3 - размер поршня; 4 - номер цилиндра
1. Пометьте вкладыши подшипников относительно шатунов и крышек. Также обозначьте верхний и нижний вкладыши цветом на обратной стороне.
2. Удалите крышки и вкладыши подшипников.
3. Вытолкните поршни и шатуны с помощью рукоятки молотка с внутренней стороны блока цилиндров вверх. Если требуется удалить кольцо масляного нагара на верхней стороне отверстий цилиндров с помощью шабера.
4. Снимите поршневые кольца по порядку с помощью щипцов через днище поршня, как показано на иллюстрации ниже. Если кольца будут использоваться снова, их следует пометить. Если нет специальных щипцов для поршневых колец, можно вставить металлические полоски под кольцо с противоположных сторон поршня. Одну полоску обязательно подложите под стык кольца во избежание царапин.

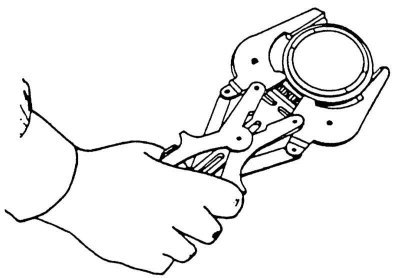

Снятие или установка поршневых колец с помощью специальных щипцов.
5. Выпрессуйте поршневой палец из поршня и шатуна. Для этого нагрейте поршень до температуры 60 - 70° (горячей водой). Удалите оба стопорных кольца из проушины поршня, положите поршень соответствующим образом и выпрессуйте палец из поршня и проушины шатуна. Соберите вместе все относящиеся к одному поршню и шатуну детали.
