Двигатели GA
1. Снимите крышку головки цилиндров.
2. Снимите распределительный вал.
3. Снимите пружину клапана (см. раздел «Головка цилиндров»).
4. Удалите старый маслоотражательный колпачок с помощью соответствующего инструмента.
Поршень данного цилиндра должен быть установлен в ВМТ, чтобы предотвратить падение клапана.

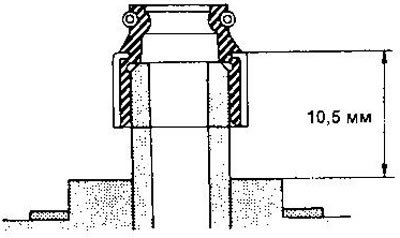

5. Нанесите моторное масло на новый маслоотражательный колпачок и напрессуйте его с помощью соответствующей оправки.
Двигатель SR
1. Отсоедините трос привода дроссельной заслонки.
2. Снимите крышку головки цилиндров и маслоотделитель.
3. Снимите распределительные валы и звездочки (см. раздел «Привод газораспределительного механизма»),
4. Выверните свечи зажигания.
5. Подайте через отверстие для свечи зажигания сжатый воздух под давлением около 490 кПа (5 кгс/см2).
6. Снимите рычаг привода клапана, направляющую рычага и шайбу.

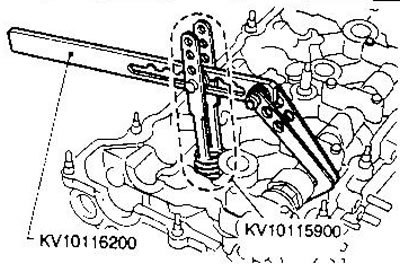

7. Снимите пружину клапана с помощью специального приспособления.
Поршень данного цилиндра должен быть установлен в ВМТ, чтобы предотвратить падение клапана.
8. Удалите старый маслоотражательный колпачок с помощью клещей.
9. Нанесите на новый маслоотражательный колпачок моторное масло и напрессуйте его с помощью соответствующей оправки.
Двигатели CD
1. Снимите оба зубчатых ремня.
2. Снимите шкивы и крышки распределительного вала.
3. Снимите крышки подшипников распределительного вала, ослабляя гайки от центра к краям в два-три приема.
4. Снимите распределительный вал с сальниками.
5. Снимите толкатели клапанов, пометив их, чтобы не перепутать при установке.
6. Замените маслоотражательные колпачки следующим образом:
- a) Установите поршень 1-го цилиндра в ВМТ.

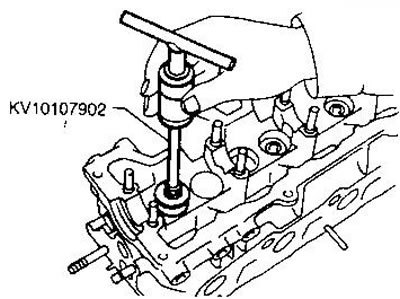

- b) Снимите пружины клапанов и старые маслоотражательные колпачки 1-го и 4-го цилиндров. Седла пружин снимать не требуется.
- с) Напрессуйте новые маслоотражательные колпачки для 1-го и 4-го цилиндров. Установите пружины (сторона с узким шагом должна быть обращена к головке цилиндров).
- d) Установите держатели пружин на впускные клапаны и вращатели на выпускные клапаны.
- e) Установите поршень 2-го цилиндра в ВМТ.
- f) Замените маслоотражательные колпачки 2-го и 3-го цилиндров аналогично пунктам b) и с).
- g) Установите толкатели клапанов на прежние места.
