Проверка
Проверяйте опоры на прогретом двигателе.
1. Снимите крышку головки цилиндров.
2. Выверните все свечи зажигания.

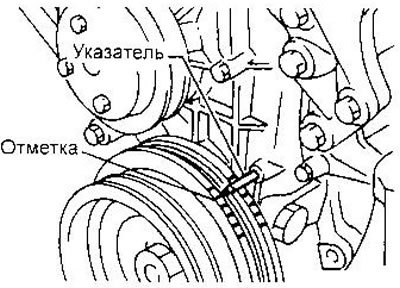

3. Установите поршень 1-го цилиндра в ВМТ такта сжатия по отметке на шкиве коленчатого вала.
Толкатели клапанов 1-го цилиндра должны быть свободны (клапаны закрыты), а толкатели 4-го цилиндра нажаты (клапаны открыты). Если это не так, поверните коленчатый вал на один оборот и снова совместите отметку на шкиве с указателем.
4. В этом положен и и коленчатого вала проверьте зазоры клапанов, показанных на рисунке.
Для проверки вставьте туп между толкателем клапана и затылком кулачка распределительного вала. Запишите величины зазоров, которые не лежат в допустимых пределах. Они потребуются вам при подборе регулировочных шайб.
Зазоры на прогретом двигателе:
- Впускные клапаны — 0,21-0,49 мм
- Выпускные клапаны — 0,30-0,58 мм
5. Поверните коленчатый вал на один оборот (360е) и снова совместите отметку на шкиве с указателем.

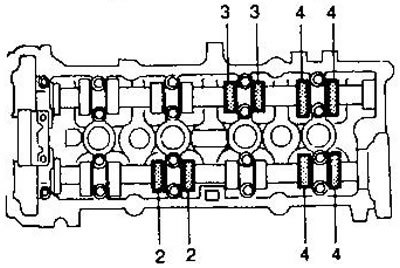

6. Проверьте зазоры клапанов, показанных на рисунке.
7. Если все зазоры в норме, установите обратно крышку головки цилиндров и свечи зажигания.
Регулировка
Регулировка зазоров выполняется па холодном двигателе.
1. Поверните коленчатый вал в положение, при котором кулачок клапана, подлежащего регулировке, направлен вверх.

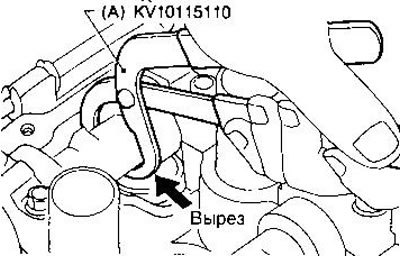

2. Обхватите распределительный вал специальным приспособлением (А). Перед этим поверните толкатель гак, чтобы вырез был обращен к центру головки цилиндров. Это облегчит удаление шайбы.
Внимание: Соблюдайте осторожность, чтобы не повредить распределительный вал приспособлением (А).

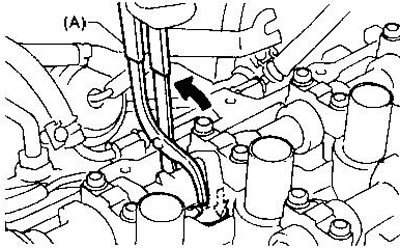

3. Поверните приспособление (А), как показано на рисунке, чтобы отжать толкатель вниз.
4. Установите приспособление (В) между толкателем и распределительным валом, чтобы зафиксировать толкатель в нажатом положении.
Оригинал выложен на портале: AutoInstruction
Внимание: Приспособление (В) должно устанавливаться как можно ближе к крышке подшипника. Соблюдайте осторожность, чтобы не повредить поверхность кулачка приспособлением (В).
5. Снимите приспособление (А).
6. Удалите регулировочную шайбу с помощью небольшой отвертки и магнитного захвата.
7. Определите необходимую толщину новой шайбы по формуле:
N = R + [М - 0,37 мм] для впускных клапанов или
N = R + [М - 0,40 мм] для выпускных клапанов,
где R — толщина старой шайбы, N - толщина новой шайбы, М — измеренный зазор клапана.
Для определения толщины снятой шайбы используйте микрометр.
В запасные части поставляются шайбы 50 размеров от 2,00 мм до 2,98 мм с шагом 0,02 мм.

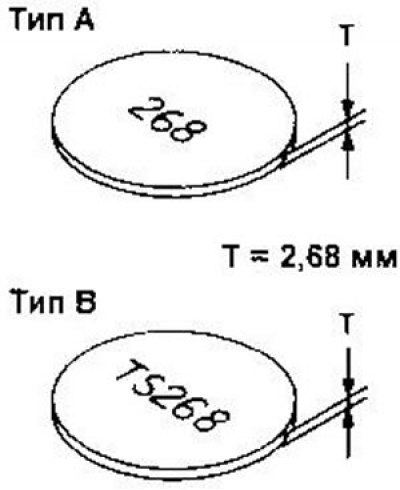

Подберите новую шайбу с толщиной, наиболее близкой к вычисленному значению.
8. Установите новую шайбу с помощью подходящего инструмента. Поверхность с выбитыми цифрами должна быть обращена вниз.
9. Установите приспособление (А), как было описано в пунктах 2 и 3.
10. Удалите приспособление (В).
11. Удалите приспособление (А).

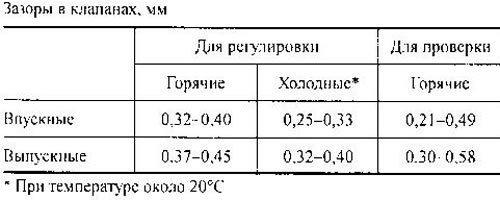

12. Проверьте зазор.
После регулировки зазоров на холодном двигателе необходимо проверить их величину на прогретом двигателе и при необходимости повторить регулировку.
