1. Передняя опора двигателя; 2. Передний кронштейн головки цилиндров; 3. Кронштейн передней опоры; 4. Кронштейн задней опоры; 5. Опора коробки передач; 6. Кронштейн опоры коробки передач; 7. Задняя опора двигателя; 8. Динамический демпфер (модели с автоматической коробкой передач); 9. Центральная балка; 10. Кронштейн буфера; 11. Буфер
Предостережения:
- Не снимайте двигатель, пока выпускная система не остынет.
- Перед отсоединением топливопроводов сбросьте давление в системе питания (см. главу «Система управления двигателем»).
- Для двигателей, не оснащенных проушинами для подъема, установите проушины, описанные в каталоге запасных частей.
- Не снимайте двигатель отдельно от коробки передач.
Снятие
1. Слейте жидкость из системы охлаждения.
2. Снимите капот.
3. Снимите аккумуляторную батарею.
4. Снимите расширительный бачок и кронштейн.
5. Снимите приводные ремни.
6. Снимите с двигателя генератор, компрессор кондиционера и насос гидроусилителя.
Отсоединять трубопроводы от насоса гидроусилителя не требуется
1. Снимите следующие части:
- Правое и левое передние колеса.
- Брызговики двигателя.
- Суппорты тормозных механизмов.
- Отсоединять тормозные шланги от суппортов не требуется.
- Отсоедините наконечники рулевых тяг от поворотных кулаков.
- Правый и левый приводные валы. При снятии приводных валов соблюдайте осторожность, чтобы не повредить сальники коробки передач.
- Отсоедините тягу управления и реактивную тягу от коробки передач (механическая коробка передач)" Отсоедините трос управления от коробки передач (автоматическая коробка передач).
- Центральную балку.
- Приемную трубу выпускной системы.
- Стабилизатор поперечной устойчивости.
- Вентилятор системы охлаждения.
- Радиатор.
- Передний кронштейн головки цилиндров. Воздухопровод.
- Отсоедините провода, шланги, трубопроводы и т. д.
8. Приподнимите двигатель и отсоедините или снимите опоры двигателя.
При подъеме двигателя соблюдайте осторожность, чтобы не задеть близлежащие части, особенно тормозные трубки и главный тормозной цилиндр.

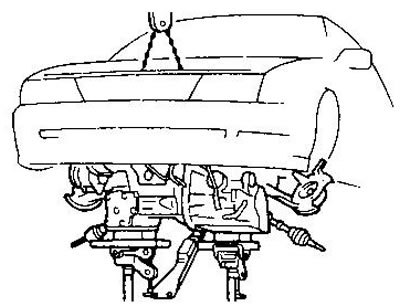

9. Снимите двигатель с коробкой передач, как показано на рисунке.
Установка

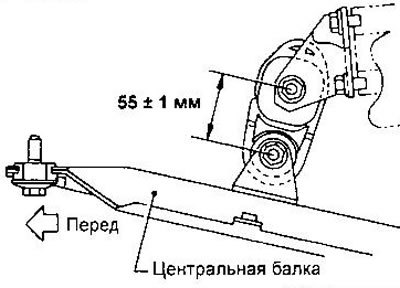

При установке двигателя с механической коробкой передач отрегулируйте высоту буфера, как показано на рисунке.
Установка выполняется в последовательности, обратной снятию.
