Общий вид

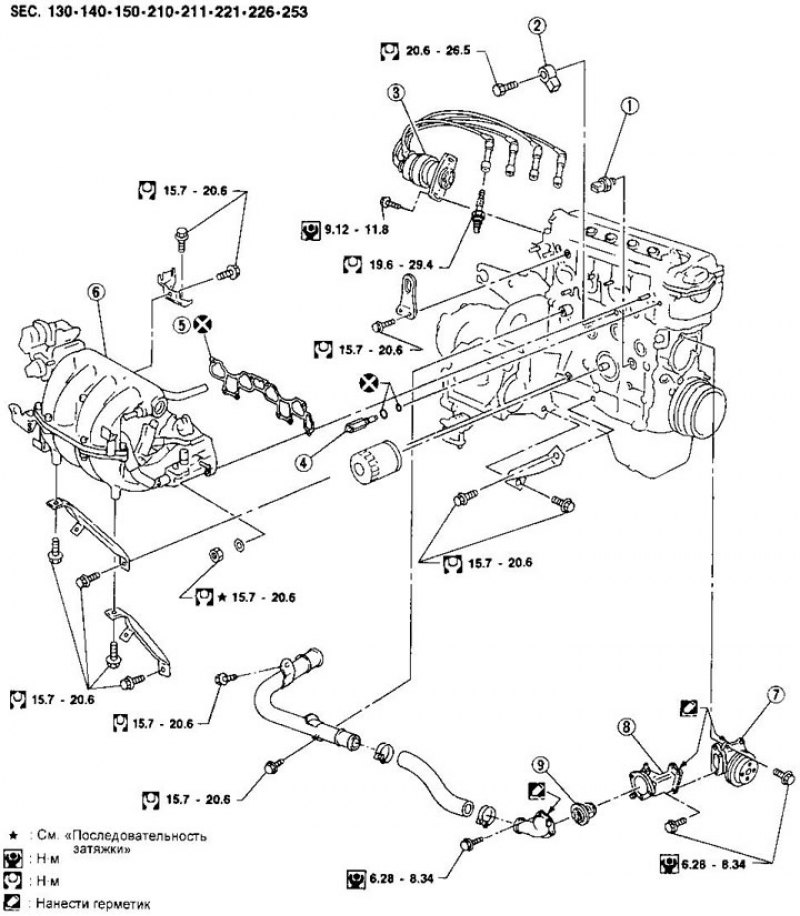

1. Датчик давления масла; 2. Датчик детонации; 3. Распределитель зажигания; 4. Электромагнитный клапан VTC; 5. Прокладка впускною коллектора; 6. Впускной коллектор; 7. Водяной насос; 8. Корпус термостата; 9. Термостат
Впускной коллектор

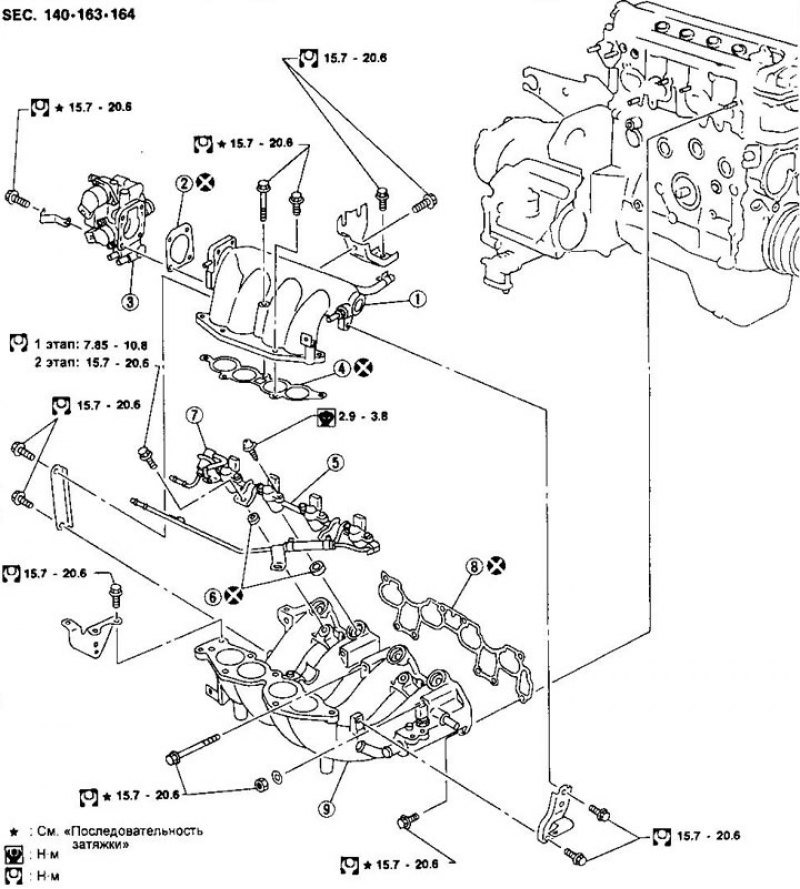

1. Впускной коллектор; 2. Прокладка; 3. Дроссельный патрубок; 4. Прокладка коллектора; 5. Топливная рампа; 6. Изолирующие втулки; 7. Регулятор давления топлива; 8. Прокладка впускной трубы; 9. Впускная труба
Последовательность затяжки

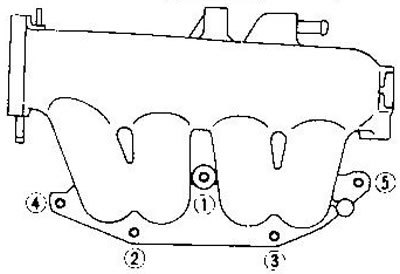

Впускной коллектор:

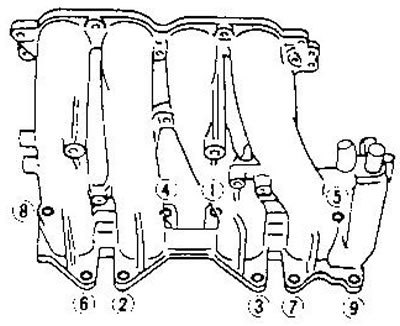

Впускная труба:
Посмотрите оригинал на портале AutoInstruction.ru

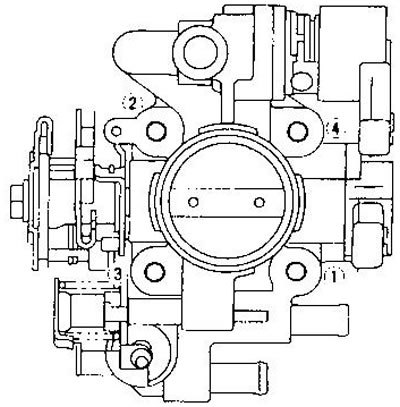

Дроссельный патрубок:
- 1) Затяните все болты моментом 8,8-10,8 Нм
- 2) Затяните все болты моментом 17,7-21,6 Нм

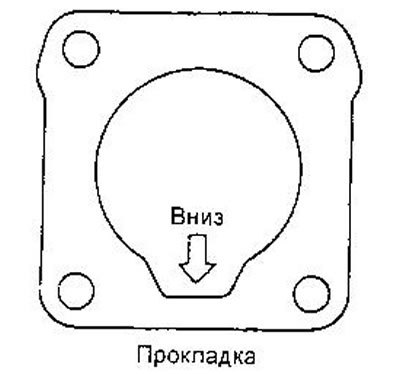

Обратите внимание на ориентацию прокладки.
Выпускной коллектор

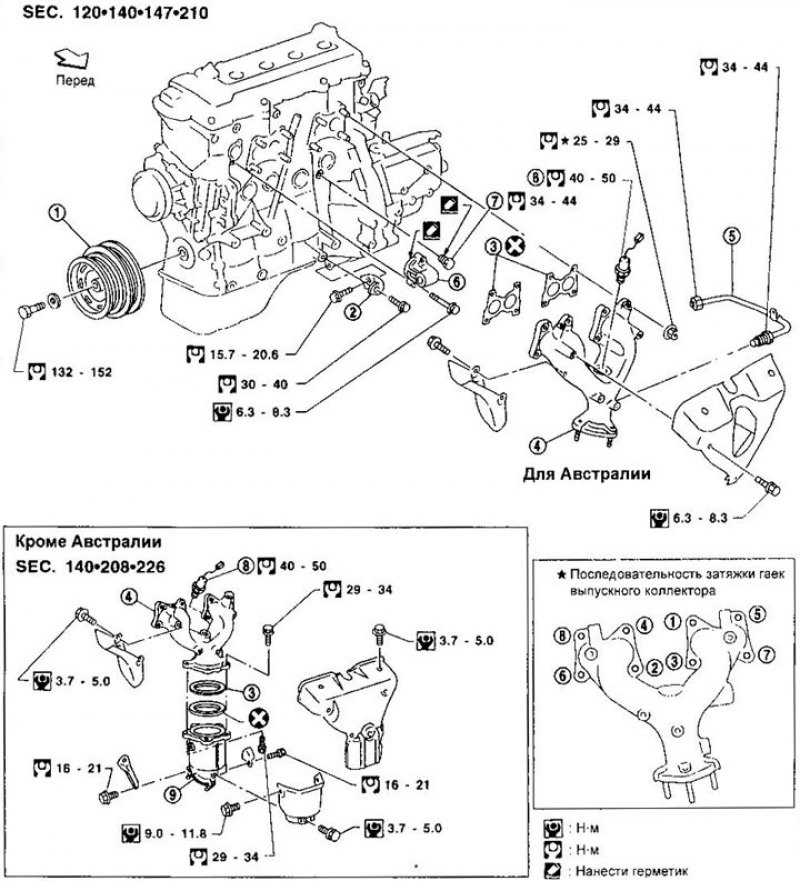

1. Шкив коленчатого вала; 2. Поддерживающий кронштейн; 3. Прокладка; 4. Выпускной коллектор; 5. Трубка рециркуляции отработавших газов; 6. Водяной патрубок; 7. Сливная пробка рубашки охлаждения; 8. Датчик кислорода; 9. Трехкомпонентный нейтрализатор
