1. Передняя опора двигателя; 2. Кронштейн передней опоры; 3. Поддерживающий кронштейн; 4. Кронштейн буфера; 5. Буфер; 6. Центральная балка; 7. Опора коробки передач; 8. Кронштейн опоры коробки передач; 9. Торсионный демпфер; 10. Задняя опора двигателя; 11. Кронштейн задней опоры; 12. Динамический демпфер
Снятие
1. Снимите брызговики двигателя.
2. Отсоедините приемную трубу выпускной системы.
3. Слейте жидкость из системы охлаждения и отсоедините от радиатора нижний шланг.
4. Слейте масло из коробки передач.
5. Отсоедините провода от вентилятора системы охлаждения.
6. Отверните болт крепления насоса гидроусилителя.
7. Слейте охлаждающую жидкость из блока цилиндров.
8. Отсоедините водяные шланги и снимите радиатор.
9. Отсоедините топливопроводы и вакуумные шланги.
10. Ослабьте регулировочную гайку приводного ремня насоса гидроусилителя и снимите насос с двигателя.
11. Отсоедините или снимите электрические провода, где это необходимо.
12. Отсоедините тросы привода дроссельной заслонки и сцепления.
13. Отсоедините разъем датчика скорости от коробки передач.
14. Снимите передние колеса.
15.Отсоедините суппорты тормозных механизмов от поворотных кулаков и подвесьте их на проволоке к пружинам подвески.
[Оригинал опубликован на веб-сайте: autoinstruction.ru]
16. Отверните гайки шаровых пальцев шарниров нижних рычагов и болты крепления поворотных кулаков к телескопическим стойкам.
17. Отсоедините шарниры наконечников рулевых тягот поворотных кулаков.
18. Снимите приводные валы из коробки передач.

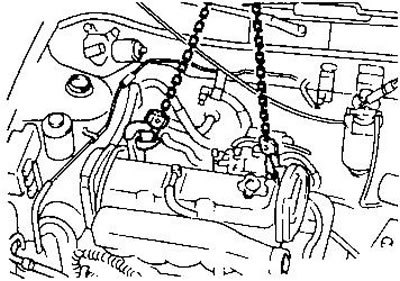

19. Закрепите подъемные проушины на головке цилиндров. Приподнимите двигатель талью, чтобы разгрузить опоры.
20. Снимите кронштейны опор двигателя.
21. Отсоедините от коробки передач тяги управления.
22. Отсоедините коробку передач от опоры.
23. Снимите центральную балку.
24. Опустите двигатель с коробкой передач вниз.
Установка
Установка двигателя выполняется в последовательности, обратной снятию.
