Снятие
1. Установите поршень 1-го цилиндра в ВМТ такта сжатия по меткам на шкиве коленчатого вала (см. раздел «Привод газораспределительного механизма двигатели CD»).
2. Снимите воздухопровод с резонатором и крышку зубчатого ремня.
3. Ослабьте контргайку натяжною ролика и поверните ролик по часовой стрелке, чтобы снять натяжение. Затем временно затяните гайку.
4. Снимите зубчатый ремень.
Установка
1. Убедитесь, что поршень 1-го цилиндра находится в ВМТ такта сжатия. Если шкив ТНВД снимался, то он должен быть установлен так, как показано на рисунке.
2. Наденьте зубчатый ремень.

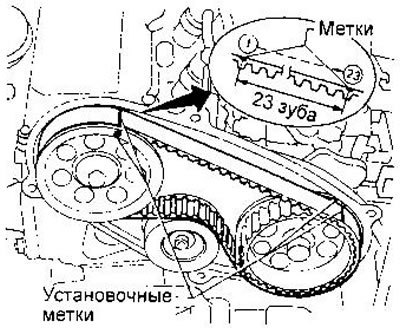

Белые линии на ремне должны совпадать с метками, выбитыми на шкивах распределительного вала и ТНВД. Стрелка на зубчатом ремне должна указывать в сторону крышки ремня.
3. Отрегулируйте натяжение ремня следующим образом:
- a) Ослабьте контргайку натяжного ролика. Необходимое натяжение будет установлено автоматически.
- b) Поверните коленчатый вал по часовой стрелке на два оборота. Не поворачивайте коленчатый вал за шкивы распределительного вала.

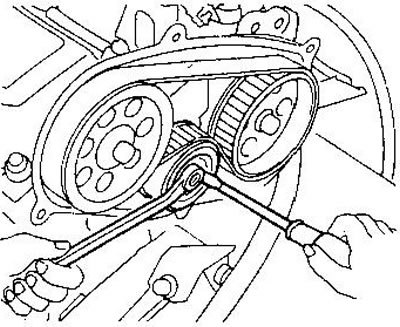

- с) Затяните контргайку, удерживая натяжной ролик отверткой.
Натяжение ремня — 147 ± 49 Нм (15 ± 5 кгс)
