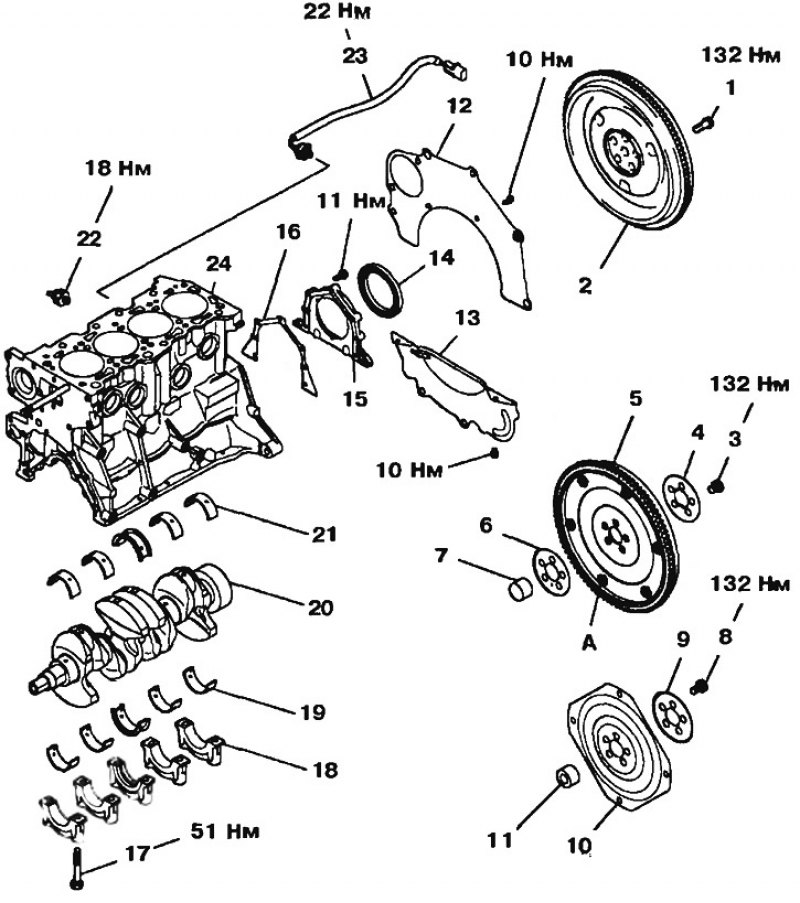

Рис. 3.57. Коленчатый вал и блок цилиндров: 1, 3, 8, 17 - Болты; 2, 5 - Маховики; 4, 6, 9 - Промежуточные диски; 7, 11 - Втулки коленчатого вала; 10 - Ведущий диск; 12 - Верхний щиток; 13 - Нижний щиток; 14 - Сальник; 15 - Корпус сальника; 16 - Прокладка; 17 - Болт крышки коренного подшипника; 18 - Крышка коренного подшипника; 19 - Нижний вкладыш; 20 - Коленчатый вал; 21 - Верхний вкладыш; 22 - Датчик давления масла; 23 - Датчик детонации (двигатель 4G13 SOHC 16V); 24 - Блок цилиндров.
