Шатунные вкладыши — проверка (Mitsubishi Colt 5)

0

1. Вкладыши выбираются в соответствии с идентификационными метками или цветовой маркировкой коленчатого вала и шатуна (рис. 3.56а,б и таблицу 3.7).

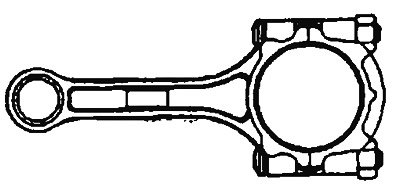

Рис. 3.56а. Цветовая маркировка шатуна

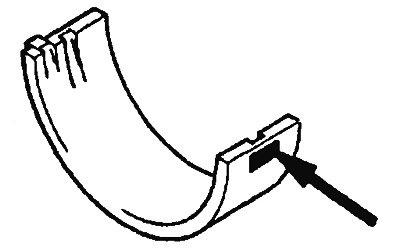

Рис. 3.56б. Цветовая маркировка вкладыша. (СТР. 37)

Таблица 3.7. Идентификационные и цветовые маркировки шатунных вкладышей

Идентификационная метка коленчатого вала	Цветовая маркировка шатуна	Идентификационная метка вкладыша
I, желтый	Белый	1
	Нет	1
	Желтый	2
II, нет	Белый	1
	Нет	2
	Желтый	3
III, белый	Белый	2
	Нет	3
	Желтый	3
