Головка блока цилиндров и клапаны (Mitsubishi Colt 5)

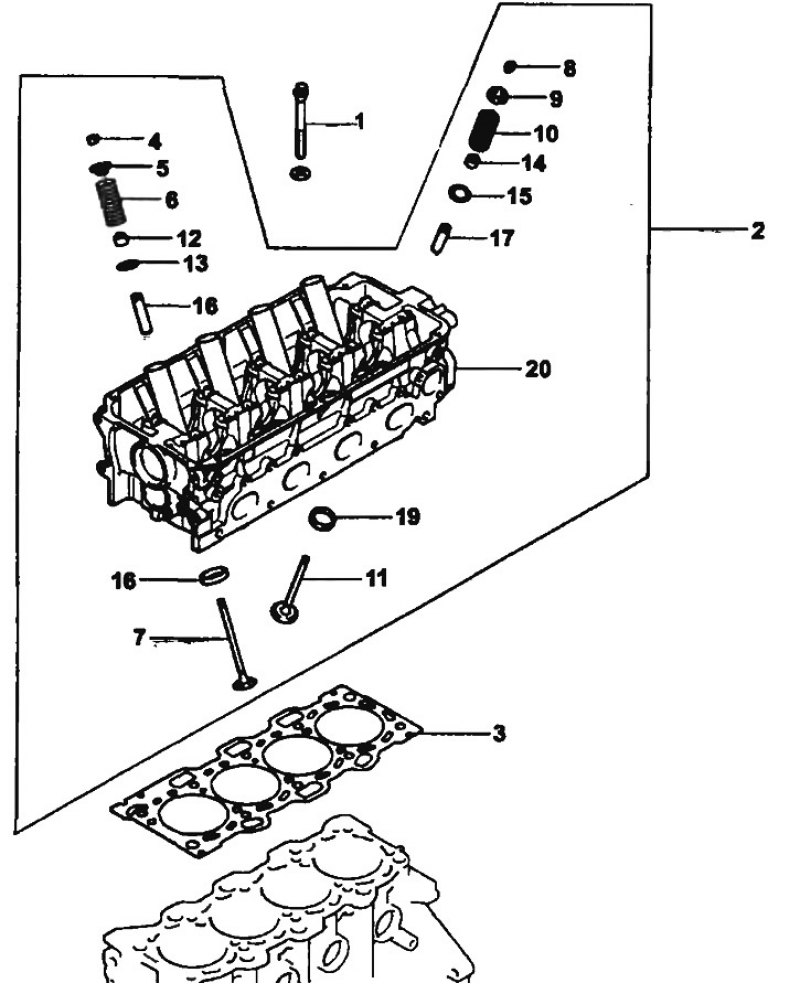

Рис. 4.14. Головка блока цилиндров и клапаны двигателей SOHC: 1 - Болт крепления головки блока цилиндров; 2 - Головка блока цилиндров; 3 - Прокладка; 4, 8 - Сухари клапана; 5, 9, 13, 15 - Тарелка пружины клапана; 6, 10 - Пружина клапана; 7 - Выпускной клапан; 11 - Впускной клапан; 12, 14 - Сальник стержня клапана; 16 - Направляющая втулка выпускного клапана; 17 - Направляющая втулка впускного клапана; 18 - Кольцо седла выпускного клапана; 19 - Кольцо седла впускного клапана; 20 - Головка блока цилиндров
