- затвердевшая резина на внешней стороне ремня. Внешняя сторона ремня блестящая, неэластичная и настолько твердая, что при сильном нажатии ногтем пальца на ней не остается никаких следов (рис. 4.3);
- трещины в резине на внешней стороне 1 (рис. 4.4а);
- трещины или отслоившийся материал 2 (рис. 4.4б);
- трещины у ножки зуба 3 (рис. 4.4);
- трещины по бекам ремня 4 (рис. 4.5);
- боковые стороны ремня сильно изношены (рис. 4.5);
- сильно изношенные зубья (рис. 4.6);
- Начальная стадия: Изношен материал той стороны ремня, которая подвергалась большей нагрузке (ткань обтрепалась, резина слоится, цвет стал белым; структура материала не определяется).
- Конечная стадия: Ткань на боковой поверхности зубьев со стороны большей нагрузки изношена и резина полностью оголена (сократилась ширина зуба);
- сломанные зубья (рис. 4.6).

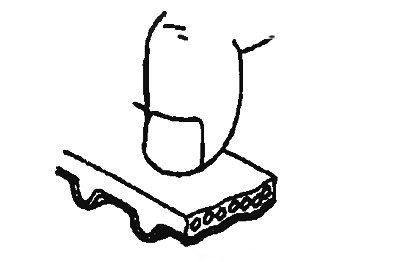

Рис. 4.4а. Внешняя сторона ремня настолько твердая, что при сильном нажатии ногтем пальца на ней не остается никаких следов |

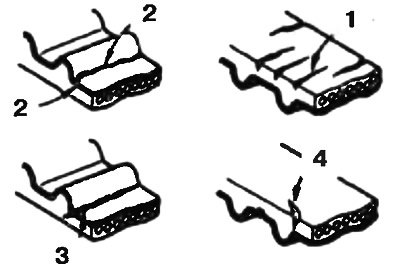

Рис. 4.4б. Трещины и отслоения ремня привода |

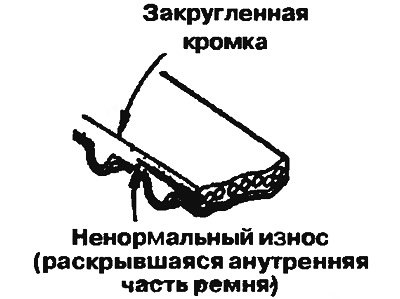

Рис. 4.5. Состояние боковой поверхности ремня |

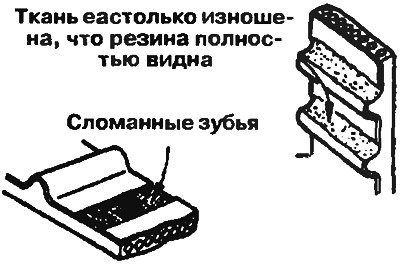

Рис. 4.6. Износ ремня |
