Таблица 4.7. Размеры клапанной пружины
| Параметры | Заданная величина, мм | Предельная величина, мм |
| SOHC (кроме моделей с 2001 г.в. для Европы) | 50.9 | 49.9 |
| SOHC (для моделей с 2001 г.в. для Европы) | 49.5 | 48.5 |
| DOHC | 45.0 | 44.0 |
| DOHC MIVEC | 51.5 | 50.5 |
| DOHC GDI | 44.8 | 43.8 |
2. Измерьте отклонение пружины от прямоугольности (рис. 4.17). Если отклонение больше допустимого, замените пружину. Нормальная величина: 2° или меньше. Допустимая величина: 4°.

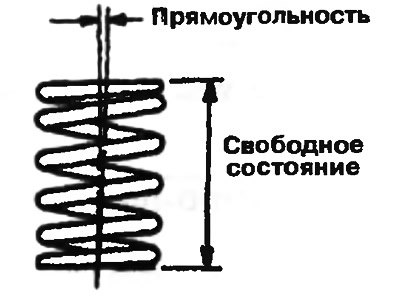

Рис. 4.17. Проверка клапанной пружины
