Привод распредвала и топливного насоса высокого давления: 1 - зубчатое колесо распредвала; 2 - установочная метка; 3 - колесо коленвала; 4 - установочная метка; 3 - колесо ТНВД; 6 - фланец; 7 - зубчатый ремень; 8 - пружина натяжителя; 9 - натяжитель ремня; 10 - установочная метка коленвала; 11 - колесо масляного насоса; 12 - натяжной ролик.
Распредвал дизеля пятиопорный привод распредвала обеспечивается зубчатым ремнем. От зубчатого ремня также приводятся в действие топливный насос высокого давления через звездочку масляный насос и балансирный вал. Натяжение ремня обеспечивается подпружиненным роликом, который упирается в середину пролета ремня между звездочками топливного и масляного насоса. С противоположной стороны ремень подтягивается роликом. Второй зубчатый ремень приводит во вращение балансирный вал.
Если распредвал снимается с двигателя, установленного на автомобиле, то отпустите болт колеса и проверните коленвал до совмещения установочных меток. Выверните болт и снимите колесо вместе с ремнем. Поставьте колесо с ремнем на нижнюю крышку ремня.
Проверка
Проверьте биение распредвала, установив его в центрах токарного станка.
Ножка стрелочного индикатора должна упираться в центральную опорную шейку. Проверните распредвал на 2 оборота и считайте показание индикатора, которое поделите пополам Если биение превышает норму, то распредвал замените Порядок проверки состояния поверхности опорных шеек распредвала ничем не отличается от рассмотренного выше для бензиновых двигателей.
Проверьте осевой люфт распредвала. Для измерения люфта на дизеле измерьте ширину опорной шейки распредвала, которую вычтите из ширины соответствующей постели распредвала Разность будет равна величине осевого люфта.
Установка
Смажьте опорные шейки распредвала, постели и крышки маслом для двигателя и установите распредвал в головку цилиндров роверните распредвал на несколько оборотов.

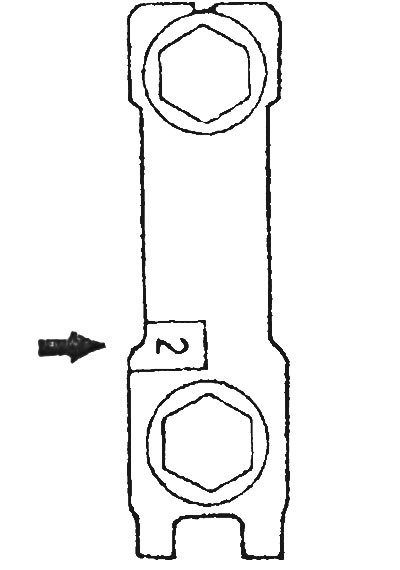

Установите крышки в соответствии с номерами (номера нанесены на все крышки кроме 1-й и 5-й, на трех крышках номера находятся в месте, указанном на рисунке).
Заверните от руки болты крышек опорных шеек. Установите валики в сборе с коромыслами. Заверните болты от руки. Затяните болты крышек и осей коромысел.

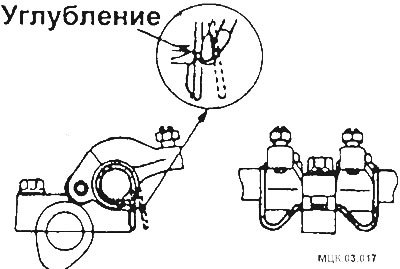

Пружина оси коромысел устанавливается в углубление на крышке подшипника.
[Материал заимствован у портала autoinstruction.ru]

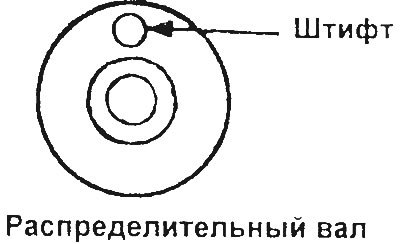

Устанавливайте правильно распредвал в головку блока цилиндров - при верхнем положении штифта.

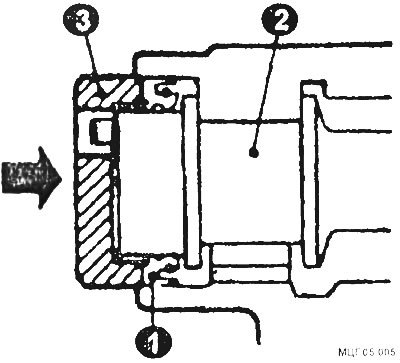

Правильно устанавливайте сальник распредвала. При установке используйте приспособление.
1 - сальник распредвала; 2 - распредвал; 3 - приспособление.
Оденьте зубчатый ремень с зубчатым колесом распредвала и заверните болт. Заверните болт с моментом 80-100 Нм. Установите остальные снятые детали газораспределения.
