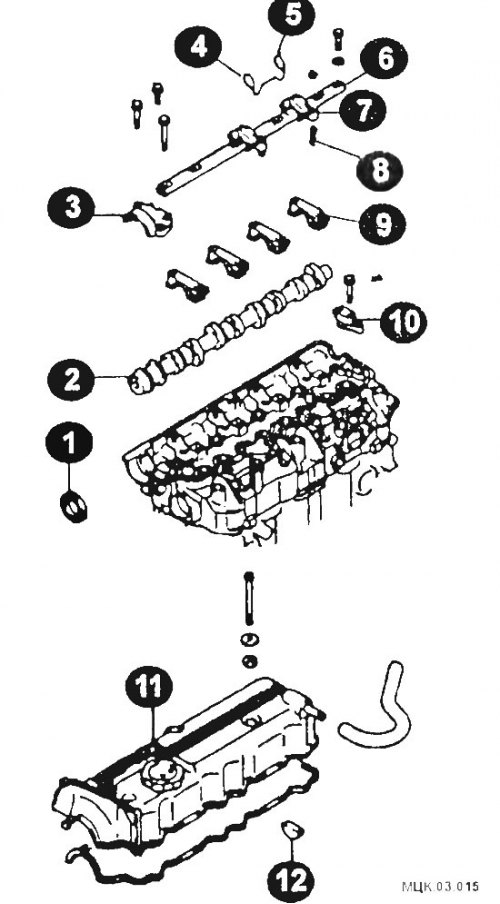

Элементы головки блока цилиндров дизельного двигателя: I - сальник; 2 - распредвал; 3 - передняя крышка подшипника распределительного вала; 4 - пружина оси коромысел; 5 - гайка; 6 - ось коромысел; 7 - коромысло; 8 - регулировочный болт коромысла; 9 - крышка подшипника распределительного вала; 10 - опора оси коромысел; 11 - крышка головки блока цилиндров; 12 - полукруглая прокладка.
Сборка
Установите опорные шайбы пружин.

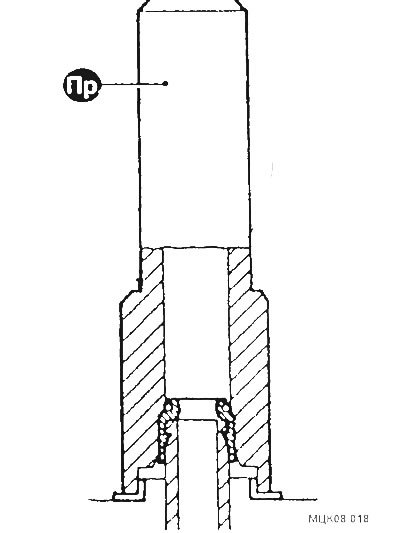

Напрессуйте на направляющие втулки новые маслосъемные колпачки с помощью приспособления.
Смажьте стержень клапана маслом для двигателя и осторожно, чтобы не повредить колпачок установите первый клапан.

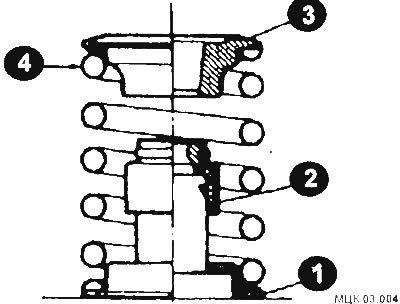

Установочные элементы клапана: 1 - седло; 2 - маслоотражательный колпачок; 3 - верхняя тарелка; 4 — пружина.
Установите пружину и тарелку. Сожмите пружину приспособлением и установите в канавки стержня клапана сухари. После установки сухарей снимите приспособление и осадите сухари по месту легкими ударами молотка по торцу стержня клапана.
Установка
Протрите насухо контактные поверхности головки и блока цилиндров Положите на блок цилиндров новую прокладку, совместив отверстия в прокладке с отверстиями в блоке цилиндров.

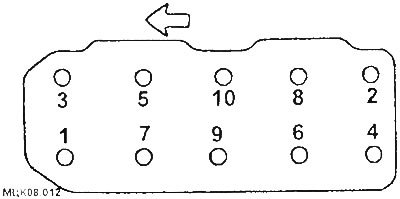

Установите головку на блок цилиндров вставьте болты в соответствующие отверстия в головке цилиндров заверните болты и затяните от руки. Затяните болты головки цилиндров в последовательности, обратной указанной на рисунке в несколько приемов. Для затяжки болтов головки цилиндров используется специальный шестигранный ключ.
Установите новую прокладку впускного коллектора.
Установите выпускной коллектор, заменив прокладку. Затяните гайки крепления коллектора с моментом 15-20 Нм.
Далее установите все снятые детали в обратном порядке.
