Внимание! При установке верхней крышки приводной цепи необходимо использовать герметик и новые прокладки.
Снятие

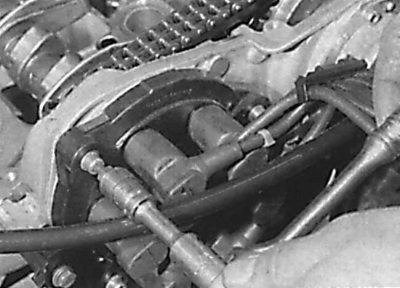

Отвинчивание болтов крепления крышки распределителя зажигания на моделях с системой впрыска топлива CIS

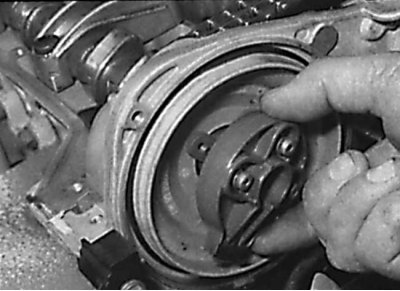

Снятие ротора распределителя зажигания

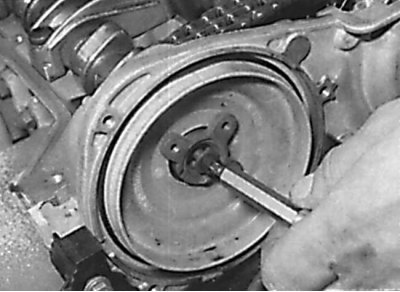

Отвинчивание болта крепления ротора распределителя зажигания

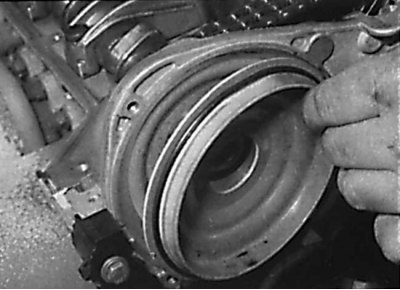

Снятие защитного экрана на моделях с системой впрыска топлива CIS

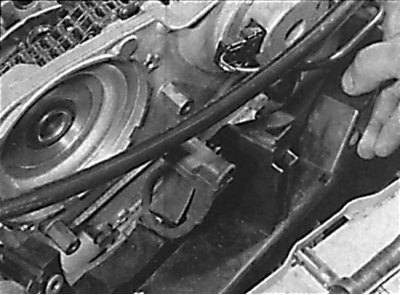

Отвинчивание пластикового щита на моделях с системой впрыска топлива CIS

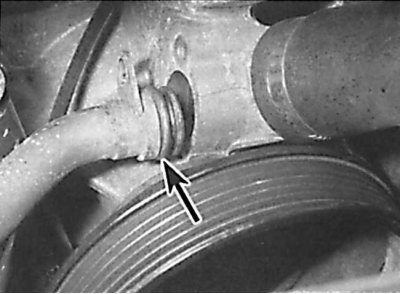

Снятие уплотнительного кольца круглого сечения
После отсоединения трубы охлаждающей жидкости от водяного насоса снимите с трубы уплотнительное кольцо круглого сечения.

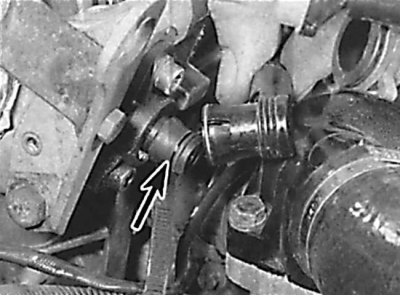

Отсоединение электрического разъема от датчика положения распределительного вала

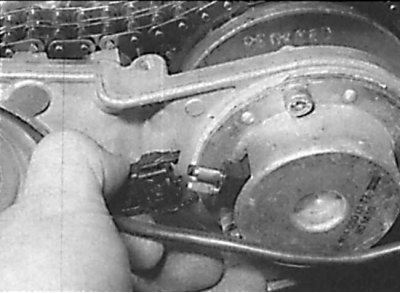

Снятие датчика положения распределительного вала, управляющего впускными клапанами на моделях с системой впрыска топлива CIS

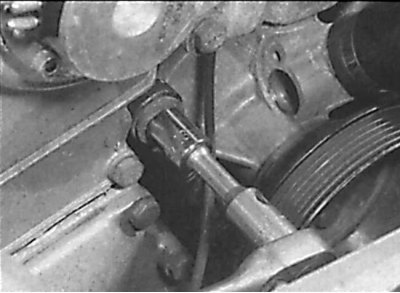

Отвинчивание болта, крепящего стойку механизма натяжения вспомогательного приводного ремня к крышке приводной цепи на моделях с системой впрыска топлива CIS

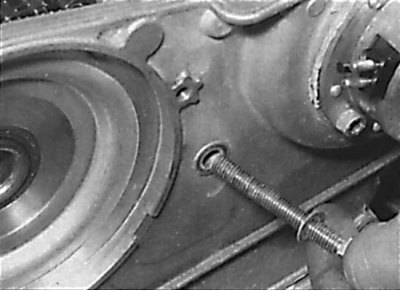

Отвинчивание болтов крепления верхней крышки приводной цепи на моделях с системой впрыска топлива CIS

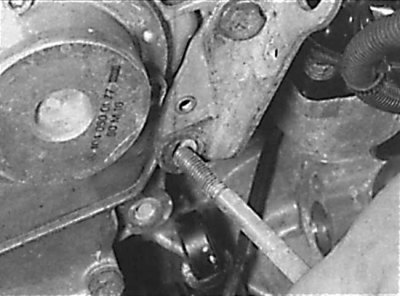

Отвинчивание двух болтов крепления крышки приводной цепи, которые также крепят опору двигателя

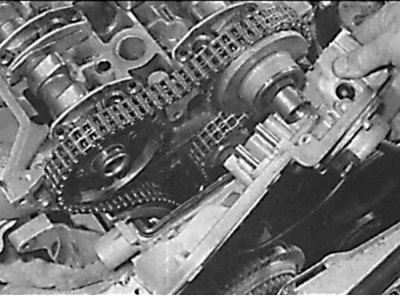

Снятие верхней крышки приводной цепи
1. Снимите провод массы с аккумулятора.
2. Слейте охлаждающую жидкость из системы охлаждения.
3. Снимите крышку головки блока цилиндров.
4. Отсоедините центральный высоковольтный провод от крышки распределителя зажигания.
5. Отвинтите болты крепления и снимите крышку распределителя зажигания (см. рис. Отвинчивание болтов крепления крышки распределителя зажигания на моделях с системой впрыска топлива CIS). Переместите крышку распределителя зажигания в сторону, не отсоединяя от нее оставшиеся высоковольтные провода.
6. Отвинтите винты и снимите ротор распределителя (см. рис. Снятие ротора распределителя зажигания).
7. Отвинтите центральный болт и снимите привод ротора распределителя зажигания (см. рис. Отвинчивание болта крепления ротора распределителя зажигания).
8. Снимите защитный экран и уплотнение с верхней крышки приводной цепи (см. рис. Снятие защитного экрана на моделях с системой впрыска топлива CIS).
9. Снимите верхний успокоитель цепи.
10. Снимите высоковольтный провод и отвинтите пластиковый щит от основания верхней крышки приводной цепи (см. рис. Отвинчивание пластикового щита на моделях с системой впрыска топлива CIS).
11. Отвинтите болты, крепящие трубу подачи охлаждающей жидкости к вентилятору радиатора и водяному насосу. Отсоедините трубу от водяного насоса и переместите его в сторону (см. рис. Снятие уплотнительного кольца круглого сечения).
12. Отсоедините электрический разъем от датчика положения распределительного вала и реле механизма регулировки распределительного вала, управляющего впускными клапанами (см. рис. Отсоединение электрического разъема от датчика положения распределительного вала, Снятие датчика положения распределительного вала, управляющего впускными клапанами на моделях с системой впрыска топлива CIS).
13. Отвинтите промежуточный шкив вспомогательного приводного ремня.
14. Отвинтите болт, крепящий кронштейн провода высокого напряжения к нижней крышке приводной цепи.
15. С верхней крышки приводной цепи вывинтите пробку, размещенную под распределительным валом, управляющим впускными клапанами.
16. Отвинтите гайку и болт, крепящие кронштейн вакуумного шланга вакуумного усилителя тормозов к передней опоре двигателя.
17. Отвинтите болт, крепящий стоку механизма натяжения вспомогательного приводного ремня к крышке приводной цепи (см. рис. Отвинчивание болта, крепящего стойку механизма натяжения вспомогательного приводного ремня к крышке приводной цепи на моделях с системой впрыска топлива CIS). Отметьте расположение шайб и прокладок для правильной повторной установки.
18. На моделях с коленчатым патрубком системы охлаждения, установленным в центре верхней крышки приводной цепи отсоедините от коленчатого патрубка шланг, отвинтите болты и снимите коленчатый патрубок.
19. Отвинтите болты крепления верхней крышки приводной цепи. При этом имейте в виду, что нижний правый болт остается в крышке. Два болта, крепящие верхнюю крышку приводной цепи также крепят переднюю опору двигателя (см. рис. Отвинчивание болтов крепления верхней крышки приводной цепи на моделях с системой впрыска топлива CIS, Отвинчивание двух болтов крепления крышки приводной цепи, которые также крепят опору двигателя).
20. Снимите верхнюю крышку приводной цепи вместе с нижним правым болтом (см. рис. Снятие верхней крышки приводной цепи).
21. Снимите прокладку из канавки в верхней части нижней крышки приводной цепи.
Установка

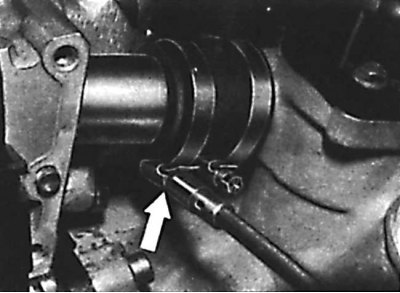

Установка нового уплотнительного кольца распределительного вала, управляющего выпускными клапанами

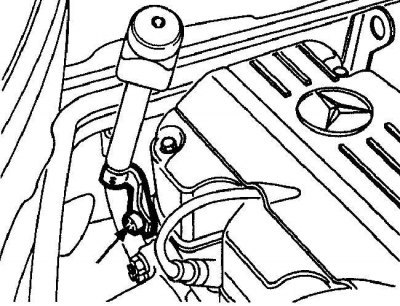

Установка новой прокладки в паз нижней крышки приводной цепи
Перейдите к источнику по ссылке www.AutoInstruction.ru
1. Очистите сопрягаемые поверхности верхней крышки приводной цепи и головки блока цилиндров.
2. Замените уплотнительное кольцо распределительного вала, управляющего выпускными клапанами, расположенное в крышке приводной цепи (см. рис. Установка нового уплотнительного кольца распределительного вала, управляющего выпускными клапанами).
3. Измерьте глубину установки уплотнительного кольца, затем, используя лезвие отвертки, извлеките уплотнительное кольцо из верхней крышки приводной цепи.
4. Очистите гнездо уплотнительного кольца в верхней крышке приводной цепи.
5. Используя трубчатую оправку соответствующего диаметра, установите новое уплотнительное кольцо в гнездо на ранее измеренную глубину.
6. Для того чтобы не повредить рабочие кромки уплотнительного кольца при установке крышки приводной цепи, оберните липкой лентой передний торец распределительного вала, управляющего выпускными клапанами.
7. Нанесите слой герметика на место соединения верхней части нижней крышки приводной цепи с головкой блока цилиндров.
8. Установите новую прокладку в паз в верхней части нижней крышки приводной цепи. Смажьте верхнюю сторону прокладки (см. рис. Установка новой прокладки в паз нижней крышки приводной цепи).
9. Нанесите тонкий слой герметика на сопрягаемые поверхности головки блока цилиндров и верхней крышки приводной цепи.
10. Установите нижний правый болт в крышку приводной цепи, затем установите крышку на головку блока цилиндров.
11. Установите оставшиеся болты крепления крышки и равномерно и постепенно затяните их требуемым моментом, начиная с нижних болтов.
12. Снимите липкую ленту с переднего торца распределительного вала, управляющего выпускными клапанами.
13. Дальнейшая установка производится в последовательности, обратной снятию. Залейте охлаждающую жидкость в систему охлаждения.
