Проверка
1. Снимите верхнюю крышку приводной цепи.
2. Снимите крышку головки блока цилиндров.
3. За болт крепления шкива коленчатого вала проверните коленчатый вал двигателя и по всей длине проверьте состояние цепи. Если цепь при работе двигателя издает повышенный шум или имеется большой осевой люфт цепи на звездочке, цепь необходимо заменить. При наличии выработки на роликах цепи цепь также необходимо заменить.
Замена
Внимание! При снятии цепи необходимо использовать наждачный круг или вулканит, для срезания выступающих наружу шляпок одного из звеньев цепи.

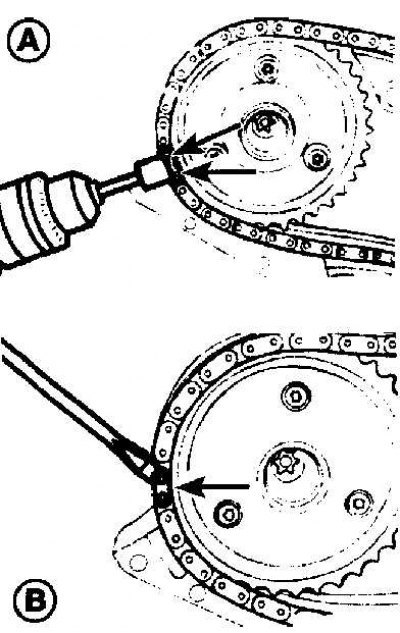

Сошлифовывание заклепок одного из звеньев цепи (А) и снятие звена из приводной цепи (В)
1. Снимите провод массы с аккумулятора.
2. Вывинтите свечи зажигания.
3. Вывинтите механизм натяжения приводной цепи.
4. Снимите верхнюю крышку приводной цепи.
5. Снимите верхний успокоитель цепи.
6. Снимите крышку головки блока цилиндров.
7. Закройте чистой ветошью головку блока цилиндров и пространство под звездочка ми распределительных валов.
8. Используя наждачный круг или вулканит, сошлифуйте заклепки одного из звеньев цепи со стороны звездочки распределительного вала, управляющего выпускными клапанами (см. рисунок).
9. Снимите фиксирующую пластину и звено цепи с приводной цепи.
10. Соблюдая осторожность, снимите ветошь так, чтобы металлическая стружка не попала в крышку приводной цепи.
11. Используя соединительное звено цепи, соедините концы старой и новой цепи.
12. Поддерживая приводную цепь в постоянно натянутом положении, проверните коленчатый вал двигателя по часовой стрелке. При этом новая цепь вслед за старой, пройдет вокруг звездочек и направляющих.
13. После появления конца новой цепи отсоедините старую цепь от новой.
14. Установите новую цепь на звездочку распределительного вала, управляющего выпускными клапанами, затем соедините два конца цепи.
15. Установите фиксирующую пластину и расклепайте соединительное звено цепи.
16. Установите верхний успокоитель цепи.
17. Установите верхнюю крышку приводной цепи.
18. Установите механизм натяжения приводной цепи.
19. Проверните коленчатый вал двигателя по часовой стрелке и установите поршень первого цилиндра в верхнюю мертвую точку и проверьте, что все установочные метки совместились с указателями.
20. Установите крышку головки блока цилиндров.
21. Ввинтите свечи зажигания.
22. Подсоедините провод массы к аккумулятору.
