Обзор приборной панели (Mazda 626 5 «GE»)

  • Главная
  • Мазда
  • Капелла
  • GE (1991-1997)
  • Информация для владельца
  • Руководство по эксплуатации
  • Обзор приборной панели
0
Оглавление: Модель с правым расположением руля…↓ Модель с правым расположением руля…↓ Модель с левым расположением руля ↓

Модель с правым расположением руля (тип А)



1. Индикатор внешней температуры/ часы*; 2.…

1. Индикатор внешней температуры/ часы*; 2. Кнопка включения аварийной сигнализации; 3. Рычаг включения стеклоочистителя и омывателя стекла; 4. Приборная панель; 5, 6. Рычаг управления светом фар и указателя поворотов; 7. Выключатель противотуманных фар*; 8. Переключатель установки уровня фар*; 9. Выключатель TCS (антибуксировочной системы)*; 10. Замок капота; 11. Замок зажигания; 12. Рычаг контроля крейсерской скорости*; 13. Рычаг раскрытия замка механизм регулирования положения рулевого колеса по высоте; 14. Прикуриватель; 15. Передняя пепельница; 16. Управление кондиционером

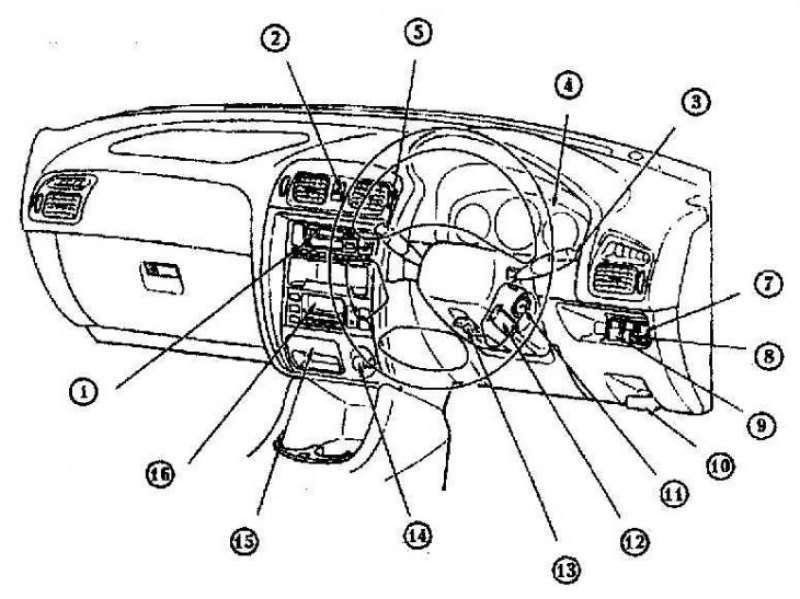

Модель с правым расположением руля (тип В)



1. Аудиосистема; 2. Кнопка включения аварийной…

1. Аудиосистема; 2. Кнопка включения аварийной сигнализации; 3. Рычаг управления светом фар и указателя поворотов; 4. Приборная панель; 5. Рычаг включения стеклоочистителя и омывателя стекол; 6. Рычаг включения стеклоочистителя и омывателя стекол; 7. Выключатель противотуманных фар*; 8. Переключатель установки уровня фар* 9. Выключатель TCS (антибуксировочной системы)*; 10. Замок капота; 11. Замок зажигания; 12. Рычаг контроля крейсерской скорости*; 13. Рычаг раскрытия замка механизм регулирования положения рулевого колеса по высоте; 14. Прикуриватель; 15. Передняя пепельница; 16. Управление кондиционером




Модель с левым расположением руля



1. Рычаг управления светом, указателями…

1. Рычаг управления светом, указателями поворотов; 2. Приборная панель; 3. Рычаг включения стеклоочистителей и омывателя стекол; 4. Кнопка включения аварийной сигнализации; 5. Аудиосистема*; 6. Компьютер рейса / дисплей внешней температуры / часы*; 7. Управление кондиционером; 8. Прикуриватель 9. Передняя пепельница; 10. Рычаг контроля крейсерской скорости; 11. Рычаг раскрытия замка механизм регулирования рулевого колеса по высоте; 12. Раскрытие замка капота; 13. Выключатель TCS (антибуксировочная система)*; 14. Переключатель установки уровня фар*; 15. Выключатель противотуманных фар*; 16. Управление подсветкой приборной панели*
* на некоторых моделях
