Элементы сцепления моделей с 1986 года выпуска (Mazda 626 3/4 «GC/GD»)

  • Главная
  • Мазда
  • Капелла
  • GC/GD (1982-1992)
  • Трансмиссия
  • Сцепление
  • Элементы сцепления моделей с 1986 г…
0
Оглавление: Высота установки педали сцепления ↓ Свободный ход и высота нажатой…↓ Главный цилиндр сцепления ↓ Рабочий цилиндр сцепления ↓ Удаление воздуха из гидравлического…↓
Часть автомобилей начиная с 1986 года выпуска оборудуется сцеплением с гидравлическим приводом. Система гидравлического привода сцепления состоит из педали, главного цилиндра с бачком, трубопровода, рабочего цилиндра, который приводит в действие вилку выключения сцепления, и подшипника выключения сцепления.

Предварительно следует выполнить проверки, чтобы выяснить причины неисправностей в системе гидравлического привода сцепления. Сначала надо проверить уровень рабочей жидкости в бачке. При уменьшении уровня долейте жидкость и визуально проверьте наличие утечек по всей магистрали системы. Для проверки полноты выключения сцепления измерьте полный ход штока рабочего цилиндра. При нажатии на педаль сцепления шток должен выходить на всю длину.

Высота установки педали сцепления



Измерьте расстояние от пола кузова до поверхности накладки педали сцепления.

Рис. 15.67. Регулировка положения педали…

Рис. 15.67. Регулировка положения педали сцепления: 1 – болт ограничителя; 2 – контргайка; 3 – свободный ход педали сцепления; 4 – расстояние до пола при полностью выключенном сцеплении


Если результат не соответствует требуемому значению, ослабьте контргайку ограничителя хода педали и вращайте болт ограничителя (рис. 15.67) до тех пор, пока педаль не установится в требуемое положение (на автомобилях более позднего выпуска болт ограничителя может быть объединен с выключателем на педали сцепления).



Затяните контргайку.

Свободный ход и высота нажатой педали сцепления



Рукой нажмите на педаль и измерьте свободный ход (расстояние от исходного положения до возникновения заметного сопротивления ходу педали).

Если результат не соответствует требуемому, ослабьте контргайку штока главного цилиндра сцепления и вращайте шток до получения требуемого свободного хода.

Проверьте высоту полностью нажатой педали сцепления (высоту полного выключения сцепления).

Затяните контргайку.

Главный цилиндр сцепления



Снятие



Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

На некоторых автомобилях может потребоваться снять стойку реле.

Отсоедините трубку гидропривода от главного цилиндра сцепления. Рекомендуется при отворачивании штуцера удерживать трубку накидным ключом, что предотвратит ее перекручивание вместе со штуцером. Предварительно подставьте емкость или подложите ветошь, поскольку при отсоединении трубки может пролиться рабочая жидкость.

Внимание! Не допускайте попадания тормозной жидкости на лакокрасочное покрытие автомобиля, при ее воздействии утрачивается его блеск.

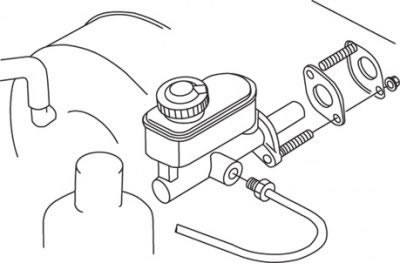

Рис. 15.68. Элементы крепления главного цилиндра…

Рис. 15.68. Элементы крепления главного цилиндра сцепления




Отверните гайки крепления главного цилиндра к стенке моторного отсека. Одна гайка находится на стенке моторного отсека, а вторая – под панелью приборов на кронштейне педали тормоза (рис. 15.68).

Осторожно снимите цилиндр со штока и выньте его через стенку моторного отсека.

Установка



Осторожно вставьте цилиндр через стенку моторного отсека и вставьте шток. Заверните гайки, затянув их от руки.

Присоедините к главному цилиндру сцепления трубку гидравлического привода, слегка манипулируя цилиндром так, чтобы ввернуть штуцер на трубке в резьбовое отверстие в цилиндре. Не повредите резьбу при вворачивании штуцера.

Надежно затяните гайки крепления и штуцер трубки гидравлического привода.

Наполните бачок привода сцепления тормозной жидкостью, соответствующей стандарту DOT-3, и удалите воздух из гидравлического привода.

Подсоедините провод к отрицательной клемме аккумуляторной батареи и проверьте перед поездкой работу сцепления.

Рабочий цилиндр сцепления



Снятие



Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

Поднимите автомобиль и закрепите на подставках.

Отсоедините трубку гидравлического привода от рабочего цилиндра сцепления. Рекомендуется при отворачивании штуцера удерживать трубку накидным ключом, чтобы предотвратить перекручивание трубки вместе со штуцером. Предварительно подставьте емкость или подложите ветошь, поскольку при отсоединении трубки может пролиться рабочая жидкость.

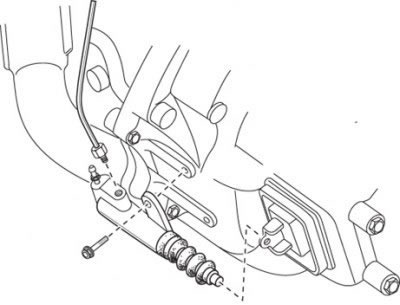

Рис. 15.69. Элементы крепления рабочего цилиндра…

Рис. 15.69. Элементы крепления рабочего цилиндра сцепления




Отверните болты крепления рабочего цилиндра сцепления и снимите его (рис. 15.69).

Установка



Установите рабочий цилиндр на картер сцепления и убедитесь, что шток цилиндра вошел в выемку вилки выключения сцепления, затяните болты крепления.

Присоедините к цилиндру трубку гидравлического привода и затяните штуцер, стараясь не повредить резьбу.

Наполните бачок главного цилиндра сцепления тормозной жидкостью, соответствующей стандарту DOT-3.

Удалите воздух из гидравлического привода.

Подсоедините провод к отрицательной клемме аккумуляторной батареи и проверьте перед поездкой работу сцепления.

Удаление воздуха из гидравлического привода сцепления (прокачка)



Удаление воздуха необходимо проводить при снятии любого элемента системы гидравлического привода или при снижении уровня жидкости, при котором в цилиндр сцепления попадает воздух. Работа аналогична удалению воздуха из тормозной системы (прокачка).

Наполните бачок главного цилиндра сцепления свежей тормозной жидкостью, соответствующей стандарту DOT-3.

Внимание! При удалении воздуха не допускается использование бывшей в употреблении или длительно хранившейся в открытой таре жидкости.


Для доступа к рабочему цилиндру поднимите автомобиль и закрепите на подставках.

Снимите со штуцера удаления воздуха пылезащитный колпачок и наденьте на штуцер отрезок пластмассового шланга. Поместите конец шланга в чистый сосуд с тормозной жидкостью, налитой до уровня около 5 см. Конец шланга должен быть погружен в жидкость.

Попросите помощника нажать на педаль сцепления и удерживать ее в нажатом положении. Отверните штуцер удаления воздуха на рабочем цилиндре, чтобы жидкость стекла в сосуд. Во время вытекания жидкости заверните штуцер. После этого попросите помощника отпустить педаль.



Повторяйте этот цикл до тех пор, пока воздух не будет полностью удален из системы, о чем свидетельствует отсутствие пузырьков в емкости для сбора жидкости и в вытекающей через шланг жидкости при каждом нажатии на педаль. Внимательно следите за уровнем жидкости в питающем бачке. При чрезмерном снижении уровня в систему может засасываться воздух, что вызовет необходимость повторной прокачки.

Установите пылезащитный колпачок и опустите автомобиль. Проверьте работу сцепления.
Статья проверена экспертом: Григорий Константинов
