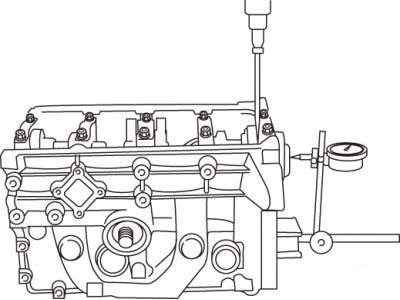

Рис. 3.34. Использование стрелочного индикатора для измерения осевого люфта коленчатого вала
Перед снятием коленчатого вала проверьте его осевой люфт. Установите индикатор так, чтобы его измерительный наконечник совпадал с осью коленчатого вала и касался торца вала (рис. 3.34).
Отведите коленчатый вал в сторону задней части двигателя, приложив максимальное усилие, и в этом положении установите шкалу индикатора на нуль. Затем переместите коленчатый вал вперед на максимальное расстояние и считайте показания индикатора. Осевой люфт равен расстоянию, на которое переместился вал. Если осевой люфт превышает значение, приведенное в технических данных, проверьте износ поверхностей упорных фланцев вала. Если износ незначительный, люфт должен компенсироваться установкой новых коренных подшипников.
Измерение осевого люфта с помощью щупа при отсутствии индикатора выполнить непросто, так как упорные полукольца среднего коренного подшипника коленчатого вала имеются только со стороны седла, а со стороны крышки их нет. Отпустите каждый из болтов крепления крышек коренных подшипников на 1/4 оборота до свободного проворачивания их от руки. Проверьте маркировку на крышках, которая должна соответствовать номеру цилиндра. Обычно крышки нумеруются начиная от передней части двигателя. Если маркировка отсутствует, нанесите метки керном или клеймом. На крышках коренных подшипников отлиты стрелки, направленные в сторону передней части двигателя.
Легкими ударами молотка через мягкую проставку сдвиньте крышки с места и снимите их с блока цилиндров. При необходимости снять крышки можно вставить в них болты крепления и действовать ими как рычагами. Не допускайте выпадания коренного подшипника, если он остается в крышке.

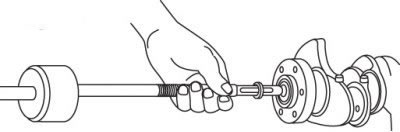

Рис. 3.35. Использование ударного съемника для снятия игольчатого подшипника с торца коленчатого вала
Осторожно извлеките коленчатый вал из блока цилиндров. Рекомендуется выполнять это вместе с помощником, так как вал довольно тяжелый. Установите крышки коренных подшипников вместе с подшипниками на блок цилиндров в прежнем порядке и затяните болты от руки. На моделях с механической коробкой передач с помощью ударного съемника снимите направляющий игольчатый подшипник с торца коленчатого вала (рис. 3.35).
