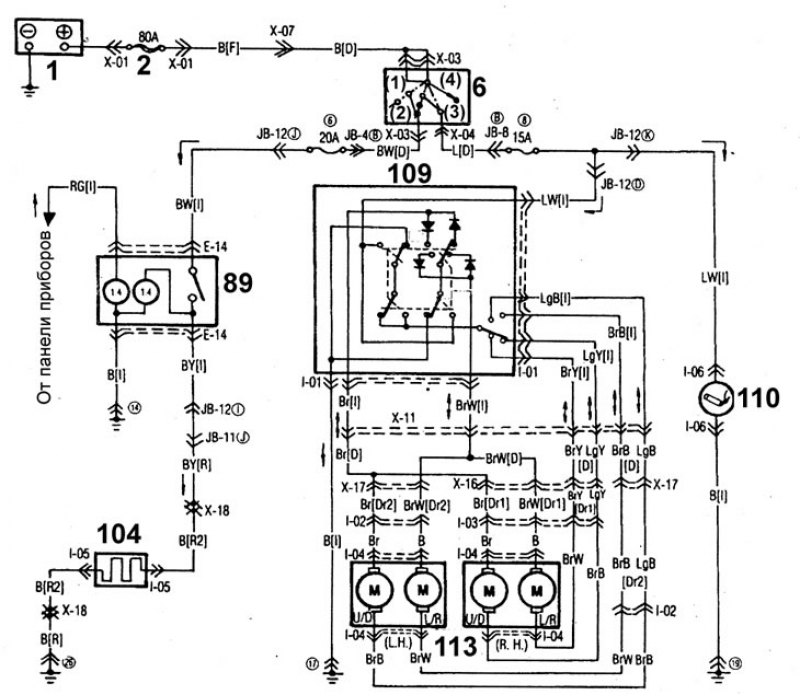

Схема 45. Обогреватель заднего стекла, зеркала заднего вида и прикуриватель моделей (с 1986 года выпуска) с карбюраторными двигателями
Условные обозначения к электрической схеме находятся здесь →
Схема 45. Обогреватель заднего стекла, зеркала заднего вида, прикуриватель (с 1986 года) (Mazda 626 3/4 «GC/GD»)
Условные обозначения к электрической схеме находятся здесь →
Статья проверена экспертом: Григорий Константинов
