Схема 42. Контрольные лампы поворота и аварийной световой сигнализации... [
Mazda 626 3/4
«GC/GD»
]
Главная
Мазда
Капелла
1982-1992
Электрооборудование
Электрические схемы
0

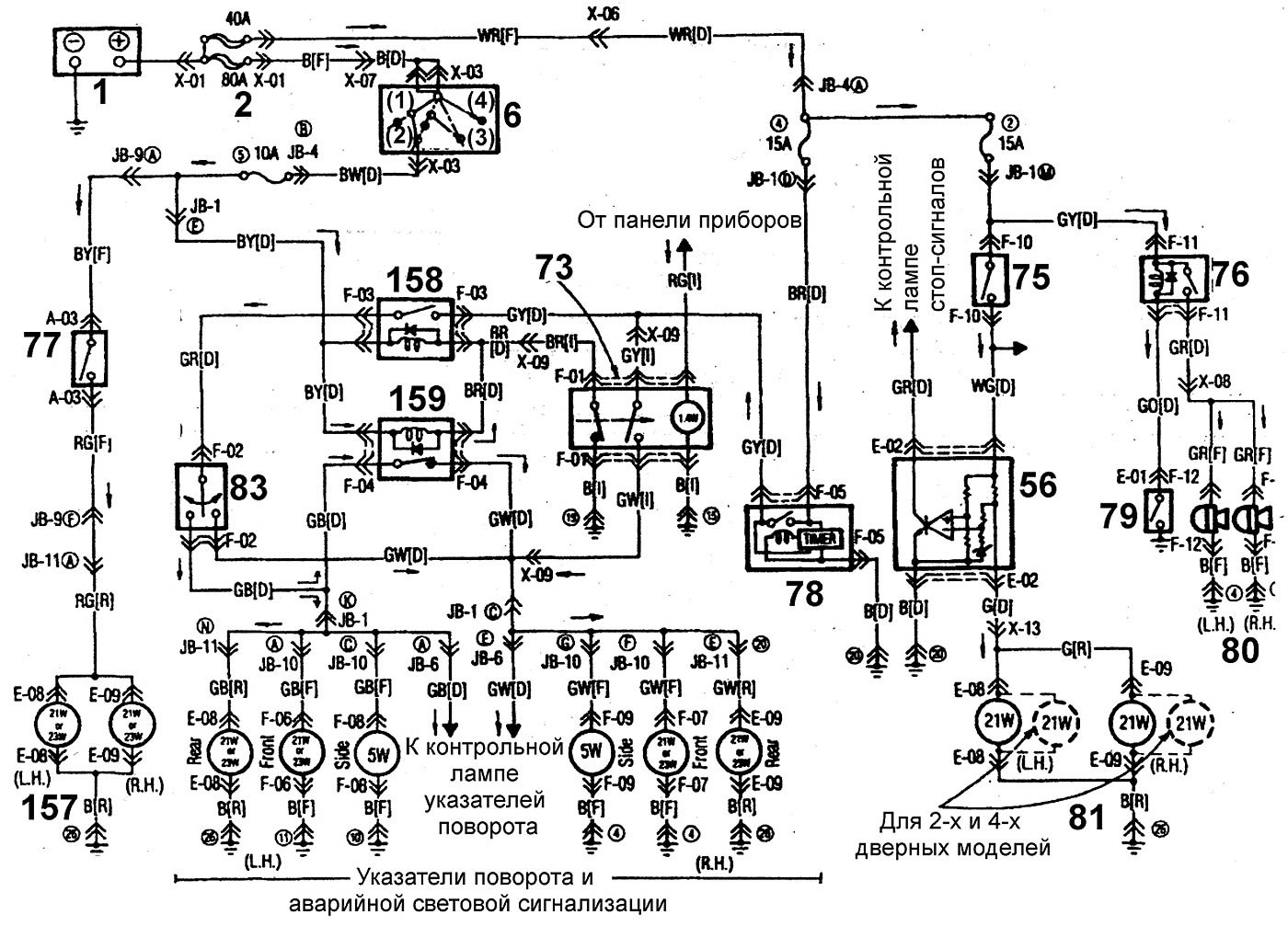

Схема 42. Контрольные лампы поворота и аварийной световой сигнализации, звуковой сигнал, стоп-сигнал и фонари заднего хода моделей (с 1986 года выпуска) с карбюраторными двигателями
Открыть большую картинку в новой вкладке »
