Поднимите переднюю часть автомобиля, надежно закрепите на подставках и снимите оба передних колеса.

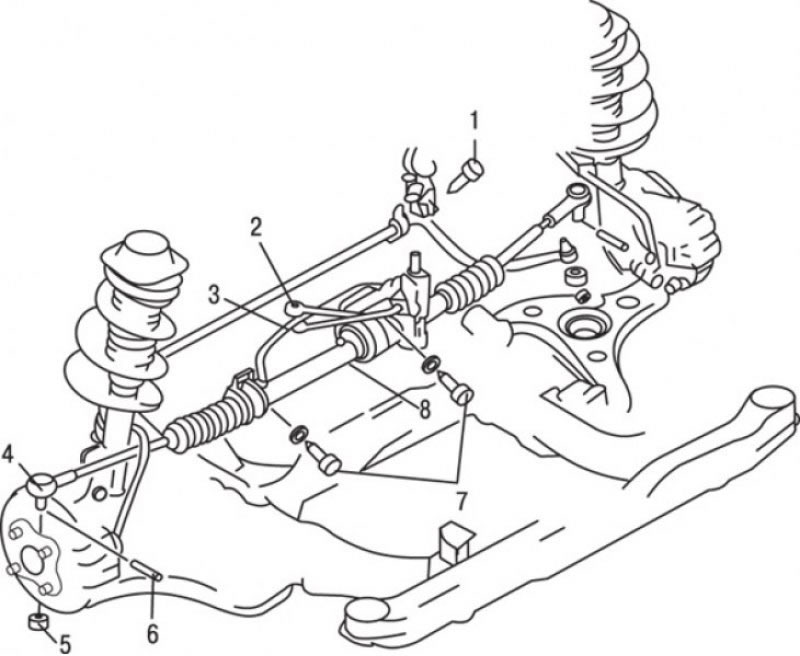

Рис. 11.19. Элементы крепления рулевого механизма на автомобиле: 1 – стяжной болт; 2 – напорный шланг усилителя рулевого управления; 3 – возвратный шланг усилителя рулевого управления; 4 – рулевая тяга, подсоединенная к поворотному кулаку; 5 – гайка; 6 – шплинт; 7 – болт; 8 – рулевой механизм
Снимите шплинты, отверните гайки и отделите наконечники рулевых тяг от поворотных кулаков (рис. 11.19).
На моделях, оборудованных усилителем рулевого управления, отсоедините разъем от выключателя, отсоедините трубопроводы и оберните их ветошью для сбора вытекающей жидкости.
Выверните болты и снимите рулевой механизм через левую нишу колеса.
Если требуется ремонт рулевого механизма, возможно несколько вариантов дальнейших действий. Можно приобрести новый рулевой механизм и установить его в сборе, но это самый дорогостоящий вариант. Можно сдать снятый рулевой механизм в ремонт на станцию техобслуживания. Еще один вариант – проведение ремонта своими силами, хотя это и трудная операция, требующая применения пресса.

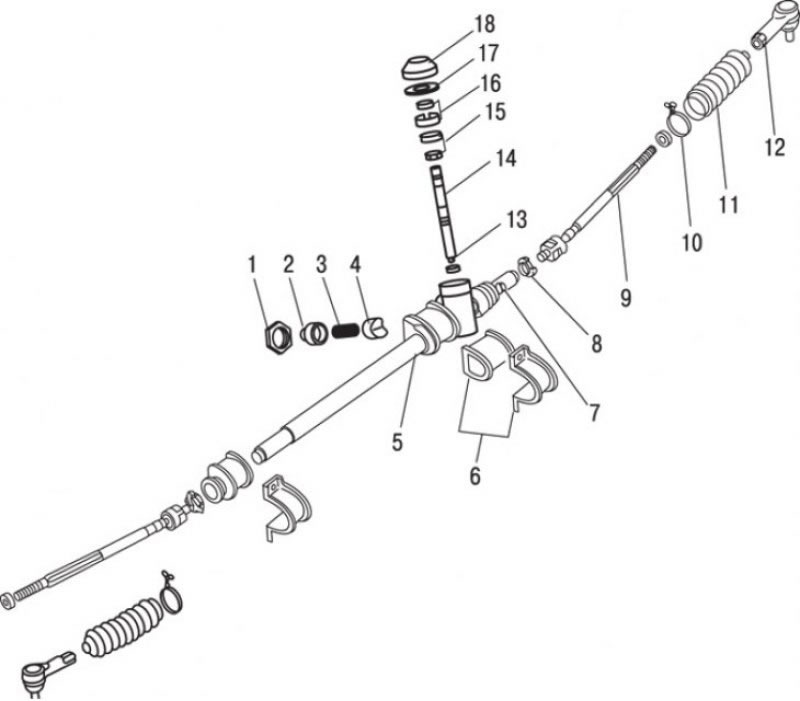

Рис. 11.20. Рулевой механизм без усилителя рулевого управления: 1 – контргайка; 2 – регулировочная пробка; 3 – пружина; 4 – упор; 5 – картер рулевого механизма; 6 – монтажные кронштейны и втулка; 7 – зубчатая рейка; 8 – шайба; 9 – рулевая тяга; 10 – проволочный хомут; 11 – защитный чехол; 12 – наконечник рулевой тяги; 13 – нижний подшипник; 14 – вал шестерни; 15 – верхний подшипник; 16 – задний кожух и сальник; 17 – контргайка; 18 – пылезащитный колпак
Рис. 11.21. Рулевой механизм c усилителем рулевого управления: 1 – контргайка; 2 – регулировочная пробка; 3 – пружина; 4 – упор; 5 – втулки рейки; 6 – пружинные штифты; 7 – проволочный хомут; 8 – защитный чехол; 9 – хомут; 10 – рулевая тяга; 11 – наконечник рулевой тяги; 12, 23 – сальники; 13 – кольцевое уплотнение; 14 – зубчатая рейка; 15 – трубопроводы и кольцевые уплотнения; 16 – монтажные кронштейны и крепления; 17 – пробка шестерни; 18 – контргайка; 19 – подшипник; 20 – картер рулевого механизма; 21 – пылезащитный колпак; 22 – упорное кольцо; 24 – клапан управления, сальник и подшипник; 25 – подшипник; 26 – клапан управления; 27 – трубопроводы
Основные элементы рулевого механизма показаны на рис. 11.20, 11.21.
Установка проводится в последовательности, обратной снятию. Если модель оснащена усилителем рулевого управления, после его установки добавьте жидкость в бачок и удалите воздух из системы.
На всех моделях в заключение проверьте углы установки передних колес и в случае необходимости отрегулируйте их.
