Указатель уровня топлива
2. Получите доступ к датчику уровня топлива, сняв заднее сидение и крышку для проверки. Отключите соединитель электропроводки.
3. Присоедините резистор известной величины от 8 до 96 Ом. между соединителем «Y» разъема и заземлением (металлом автомобиля). Убедитесь, что другие провода не коротят на землю, затем включите зажигание.
4. Позвольте измерителю стабилизироваться в течение двух минут, затем сравните ожидаемое измерение с фактически полученным.
5. Повторите проверку, если возможно, с другими величинами резистора в пределах заявленного диапазона. Перед заменой резисторов выключите зажигании.
6. Если измеритель показывает "полно" или "пусто" независимо от величины резистора, может быть электропроводка к измерителю короткозамкнута или нарушена соответственно. Иначе говоря, неточные данные из-за повреждения в измерителе.
Проверка указателя уровня топлива |

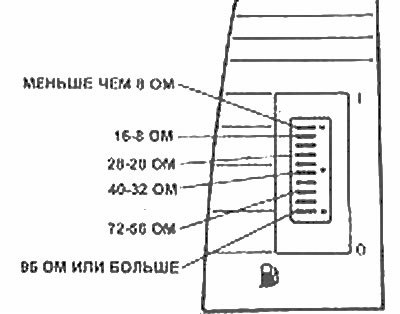

Показания указателя уровня топлива при различных сопротивлениях |
Показания аналогового указателя уровня топлива для различных сопротивлений
Датчик указателя уровня топлива
7. Снимите винты крепления и достаньте датчик.
Предупреждение! соблюдайте соответствующие предосторожности от самовозгорания и опьянения парами. Снимите датчик с автомобиля.
Снятие датчика уровня топлива
8. Присоедините мультиметр, установите измеряемое сопротивление на зажимы датчика. Переместите поплавок вверх и вниз, сравните сопротивление в различных положениях с величинами.
Величины сопротивления датчика указателя уровня топлива
9. Если сопротивление не изменяется как определено, датчик должен быть заменен. В заключение, установите датчик.
Указатель температуры
10. Отключите электрический разъем от датчика указателя температуры (расположенный сзади кожуха термостата).
11. Присоедините резистор известной величины и в пределах, показанных на рисунке, между соединителем датчика и заземлением.
12. Убедитесь, что провода не коротят на землю, затем включите зажигание. Позвольте измерителю стабилизироваться в течение двух минут, затем сравните ожидаемое показание к фактически полученному. Повторите, если возможно, с другими резисторами.
Данные электронного указателя температуры для различных сопротивлений
13. Если измеритель показывает максимум или минимум, независимо от величины резистора, то электропроводка короткозамкнута или нарушена.
Аналоговые данные указателя температуры для различных сопротивлений - модели с тахометром |
Аналоговые данные указателя температуры для различных сопротивлений - модели без тахометра |
Датчик указателя температуры
14. Слейте жидкость из системы охлаждения ниже уровня датчика. Открутите датчик и снимите его.
15. Придержите датчик по поддону воды так, чтобы лампочка была погружена. Присоедините мультиметр, установите измерение сопротивления, на корпус и зажим блока. Нагрейте воду до 80°С: сопротивление при этой температуре должно быть 53.5±4.2 Ом.
Испытание датчика указателя температуры
16. Если сопротивление находится вне пределов, замените датчик.
17. Установите датчик и заполните систему охлаждения.
