1. Снимите облицовку тоннеля пола (см. Снятие и установка облицовки тоннеля пола).

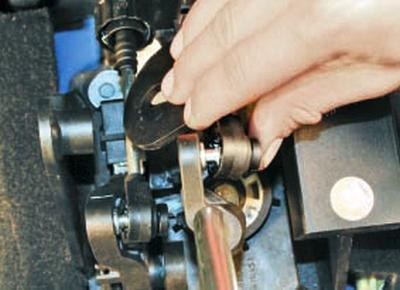

2. Нажмите на кнопку фиксатора наконечника троса переключения передач…

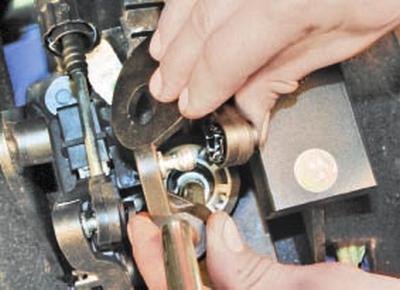

3….и отсоедините трос от рычага управления коробкой передач.
4. Аналогично отсоедините от поводка трос выбора передач.

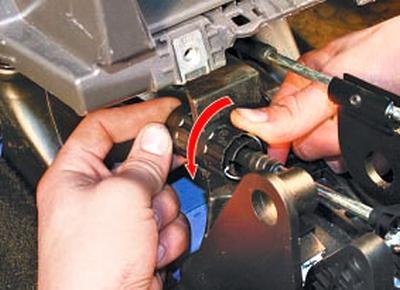

5. Поверните против часовой стрелки фиксатор упора оболочки троса выбора передач…

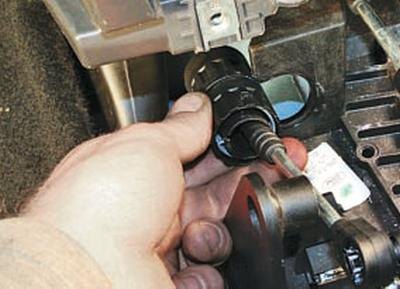

6….и извлеките упор оболочки из кронштейна кулисы рычага управления коробкой передач.
7. Аналогично отсоедините от кронштейна на кулисе упор оболочки троса переключения передач.
Примечание: Фиксатор упора оболочки троса переключения передач белого цвета, а троса выбора передач – черного. Запомните их расположение, чтобы не перепутать местами при обратной установке.

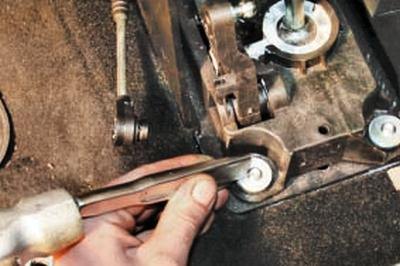

8. С помощью тонкого зубила и молотка выверните четыре болта крепления кулисы к основанию кузова и снимите кулису (два передних болта на фото не видны).
Примечание: Кулиса рычага управления коробкой передач закреплена на основании кузова болтами с самосрезающимися головками, которые отрываются при затяжке болтов определенным моментом. Это сделано для того, чтобы исключить возможность несанкционированной нейтрализации штатно устанавливаемого блокиратора рычага управления коробкой передач.
9. Установите детали в порядке, обратном снятию. Болты крепления кулисы замените новыми и затяните их до момента отрыва головок.
Для снятия кулисы автоматической коробки передач выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

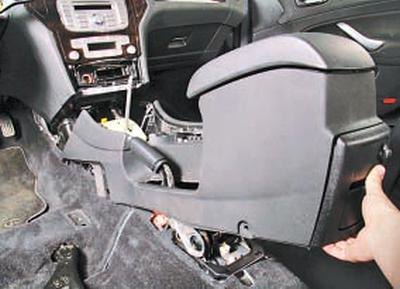

2. Снимите облицовку тоннеля пола (см. Снятие и установка облицовки тоннеля пола).
3. Отсоедините наконечник троса от рычага селектора выбора передач.
4. Выведите наконечник оплетки троса из держателя на корпусе селектора.

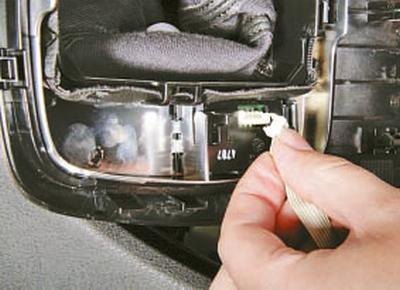

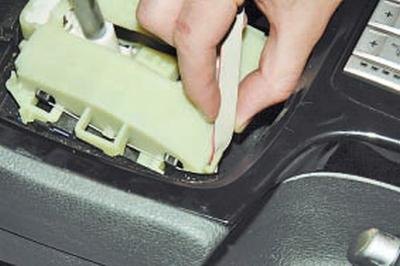

5. Отсоедините колодку шины от разъема на консоли панели приборов…
6….выведите шину из держателя на корпусе селектора и отведите ее в сторону.

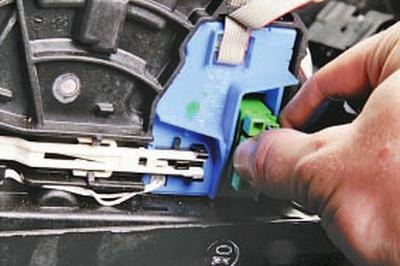

7. Сожмите фиксатор…

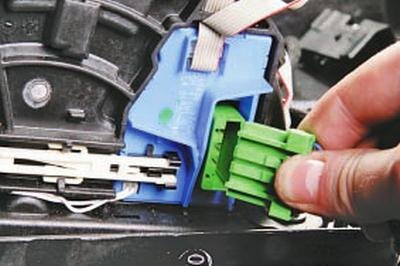

8….и отсоедините от селектора колодку жгута проводов.
[Оригинал найдёте на этом ресурсе: www.Autoinstruction.ru]

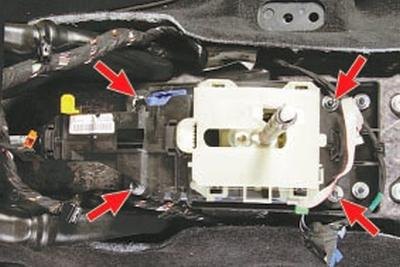

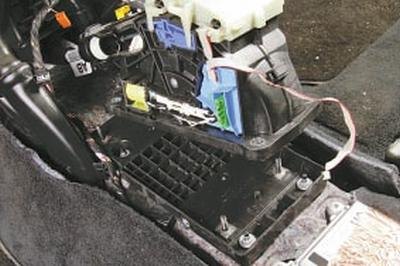

9. Отверните четыре гайки крепления…
10….и снимите селектор переключения передач.
11. Установите все снятые детали в последовательности, обратной снятию.
