Вам потребуются: ключи «на 12», «на 14», торцовый ключ «на 10», отвертка.
1. В моторном отсеке ослабьте гайку болта клеммового соединения наконечника рычага и тяги переключения передач.
2. Снимите с тяги стяжную муфту…
3. …и защитный чехол.

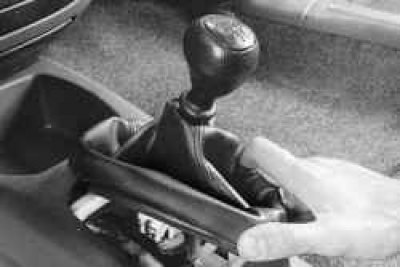

4. В салоне извлеките из передней части облицовки тоннеля пола рамку чехла рычага управления коробкой передач, преодолевая усилие ее фиксаторов.

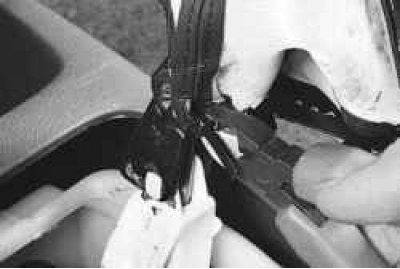

5. Выверните чехол рычага наизнанку, перекусите бокорезами (или разрежьте ножом) хомут крепления чехла и снимите чехол с рычага.
Примечание. Хомут крепления чехла рычага переключения передач одноразового использования. При сборке установите новый хомут.
6. Снимите переднюю часть облицовки тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).
Первоисточник расположен на портале (AutoInstruction)
7. Отстегните от рычага фиксатор оси…
8. …и снимите ось рычага, извлекая ее из отверстий рычага и кулисы.
9. Потянув вверх, снимите рычаг переключения передач.

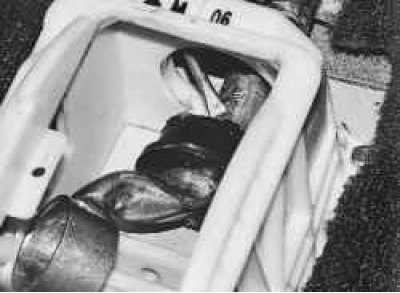

10. Протолкните отверткой внутрь корпуса рычага резинопластмассовую направляющую втулку и продвиньте ее вдоль по валу.

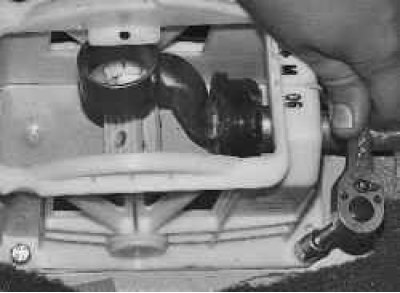

11. Выверните четыре болта крепления корпуса рычага к основанию кузова.

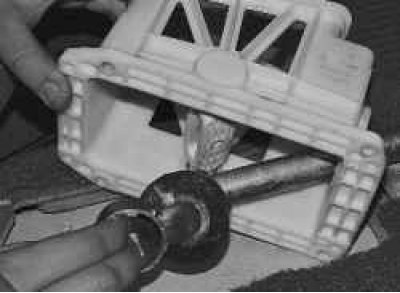

12. Снимите корпус и извлеките из него вал.

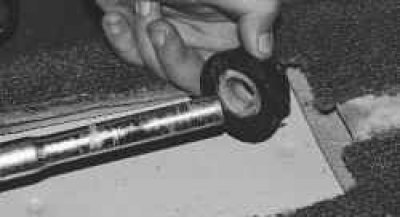

13. Снимите с вала направляющую втулку.
14. Осмотрите снятые детали. Если отверстие направляющей втулки изношено или ее резиновый массив деформирован или затвердел, замените втулку в сборе. Если в шарнирах кулисы есть люфт или сильно изношено отверстие под ось рычага, замените кулису.
15. Установите детали в последовательности, обратной снятию.
16. Отрегулируйте привод переключения передач (см. «Регулировка привода управления коробкой передач»).
