Вам потребуются: ключи «на 12», «на 14».

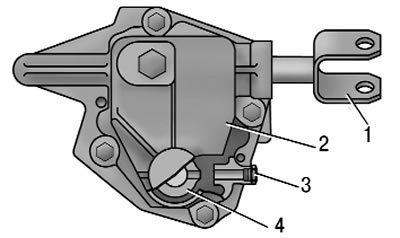

Рис. 6.5. Расположение пробки регулировочного отверстия: 1 – вал переключения передач; 2 – крышка механизма переключения передач; 3 – пробка регулировочного отверстия; 4 – переключатель передач
1. Извлеките пробку регулировочного отверстия из крышки механизма переключения передач (рис. 6.5).
2. Переключите коробку передач в нейтральное положение.
3. В моторном отсеке ослабьте затяжку клеммового соединения привода переключения передач, обеспечив свободное взаимное перемещение наконечника рычага переключения передач и тяги.
[Материал опубликован ранее на: AutoInstruction.ru]
4. Поверните вал переключения передач так, чтобы стержень диаметром 5,0 мм (например, хвостовик подходящего сверла), вставленный в отверстие крышки 2 (см. рис. 6.5), попал в установочное отверстие переключателя 4.
5. Снимите чехол рычага переключения передач (см. «Снятие, установка и ремонт кулисы рычага управления коробкой передач»).
6. Установите рычаг переключения передач в положение выбора I или II передачи и, совместив отверстия в упорной втулке рычага переключения передач и корпусе рычага, зафиксируйте рычаг, вставив в совмещенные отверстия второй стержень диаметром 5,0 мм.
7. Затяните клеммовое соединение привода переключения передач, выньте стержни из установочных отверстий на рычаге переключения передач и крышке механизма переключения передач и установите пробку регулировочного отверстия в крышку.
8. Проверьте четкость включения передач. При необходимости повторите регулировку.
