Для замены тросов управления механической коробкой передач выполните следующие операции.
1. Снимите кулису рычага управления коробкой передач (см. Снятие и установка кулисы рычага управления коробкой передач).

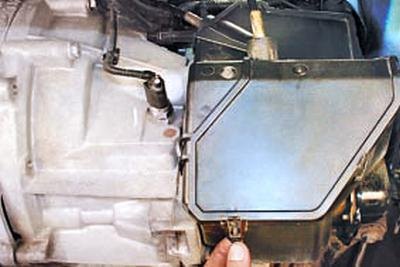

2. Снимите брызговик и защиту картера двигателя (см. Снятие и установка брызговика и защиты картера двигателя).

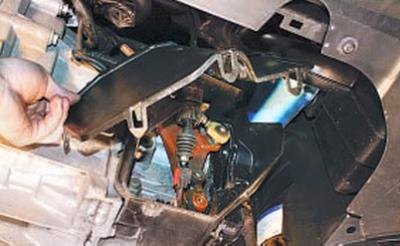

3. На коробке передач мод. iB5 отстегните семь фиксаторов крышки кожуха механизма переключения передач…

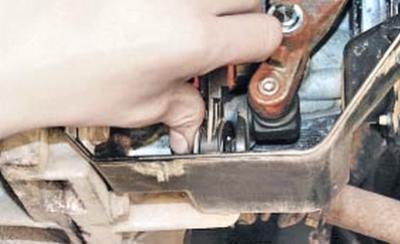

4….и снимите крышку.

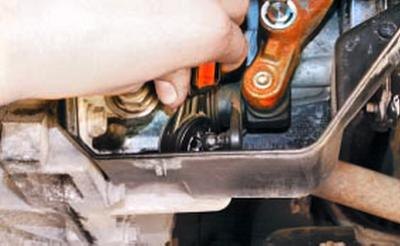

5. Нажмите на кнопку фиксатора наконечника троса выбора передач…

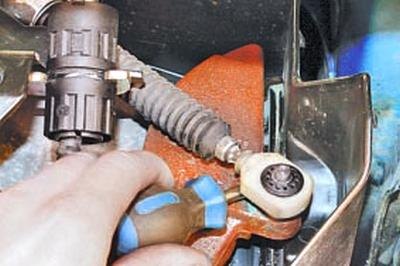

6….и отсоедините трос от рычага выбора передач.

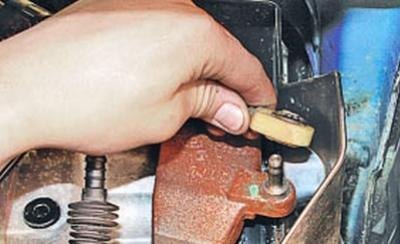

7. Подденьте отвёрткой наконечник троса переключения передач…
8….и отсоедините трос от рычага переключения передач.

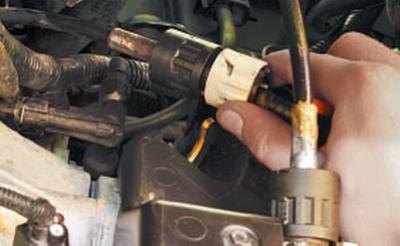

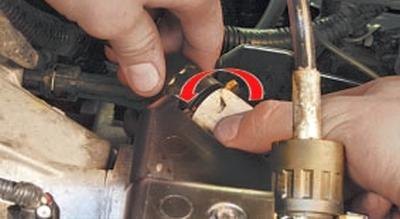

9. Поверните против часовой стрелки фиксатор упора оболочки троса переключения передач…

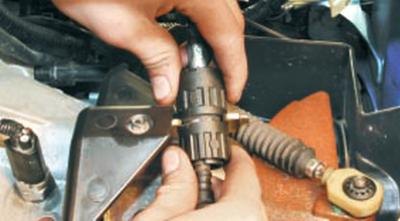

10….и извлеките упор оболочки из кронштейна на коробке передач.

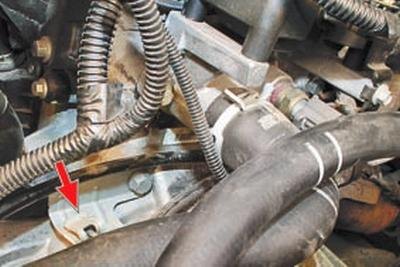

11. Аналогично отсоедините от кронштейна на коробке передач трос выбора передач.

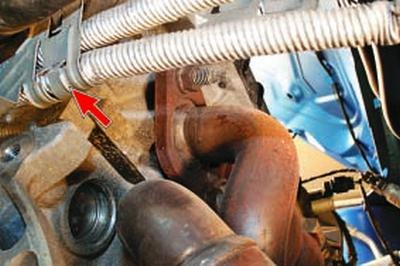

12. Отсоедините тросы от переднего…
13….и заднего кронштейнов на картере сцепления.

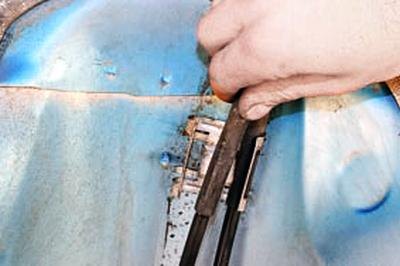

14. Снимите передний термоэкран (см. Снятие и установка термоэкранов).

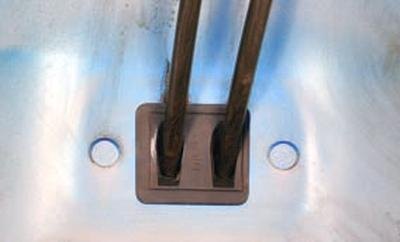

15. Отсоедините тросы от кронштейна на основании кузова.
Примечание: После снятия переднего термоэкрана открывается доступ к закрытому резиновым уплотнителем отверстию в тоннеле пола, через которое тросы пропущены в салон.
16. Для получения доступа к креплению уплотнителя тросов (он прикреплен к основанию кузова изнутри салона) надрежьте шумоизоляционную обивку тоннеля пола и разведите ее края в стороны.
17. Отверните две гайки крепления уплотнителя тросов и извлеките тросы в салон, поочередно вынимая их наконечники через отверстие в тоннеле пола.
18. Установите тросы управления коробкой передач и все снятые детали в порядке, обратном снятию.
19. Отрегулируйте привод управления коробкой передач (см. Регулировка привода управления коробкой передач).
Для замены троса управления автоматической коробкой передач выполните следующие операции.

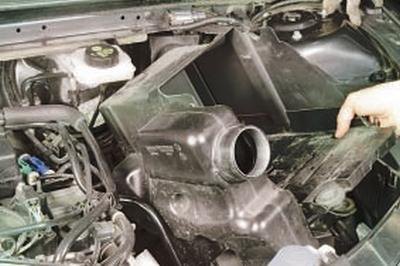

1. Снимите полку крепления аккумуляторной батареи (см. Снятие и установка полки крепления аккумуляторной батареи).

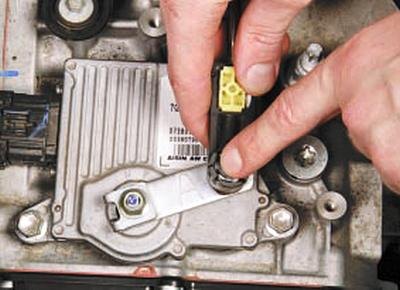

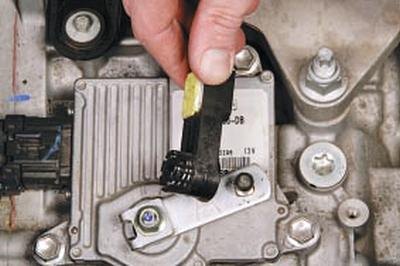

2. Нажмите на фиксатор…
3….и отсоедините наконечник троса от рычага блока переключения коробки передач.

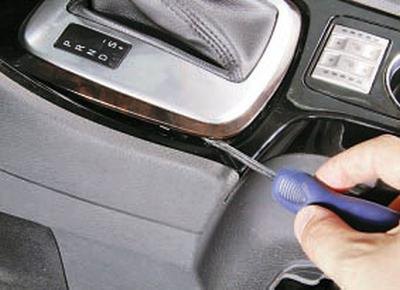

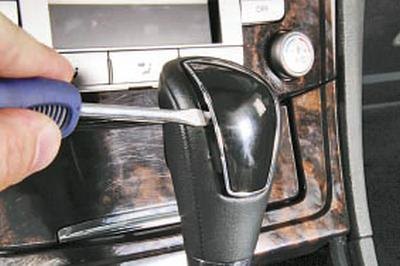

4. Поддев край рамки чехла рычага селектора, выведите ее фиксаторы из отверстия облицовки тоннеля пола.
5. Аккуратно поддев край декоративной накладки рукоятки рычага…

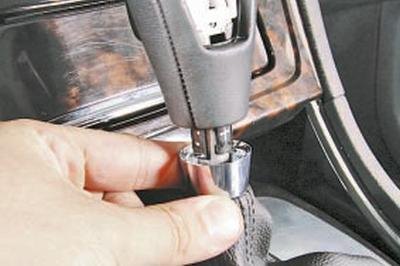

6….снимите накладку.

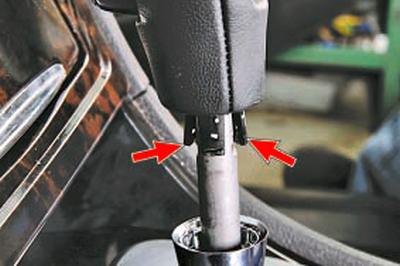

7. Сдвиньте вниз кольцо чехла…

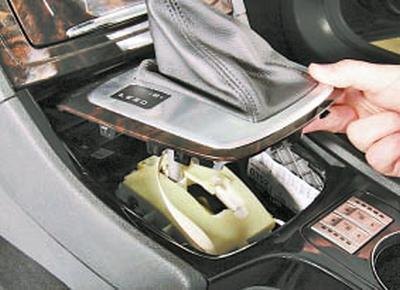

8….отожмите два фиксатора и снимите рукоятку с рычага переключения.

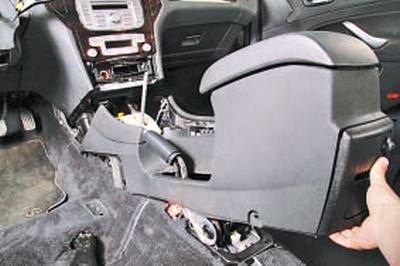

9. Снимите чехол с рычага селектора.
10. Снимите облицовку тоннеля пола (см. Снятие и установка облицовки тоннеля пола).
11. Отсоедините наконечник троса от рычага селектора выбора передач.
12. Выведите наконечник оплетки троса из держателя на корпусе селектора.
13. Отверните две гайки крепления уплотнителя троса и извлеките трос в салон, вынимая его наконечник через отверстие в тоннеле пола.
14. Установите трос управления коробкой передач и все снятые детали в порядке, обратном снятию.
