Возможной причиной выхода из строя катколлектора может быть применение этилированного бензина и нерекомендованных типов моторных масел с повышенным содержанием серы и фосфора.
Между фланцами головки блока цилиндров и катколлектора установлена уплотнительная прокладка из прессованного термостойкого материала, армированного сталью.
Для снятия катколлектора на двигателях Duratec Ti-VCT объемом 1,6 л выполните следующие операции.
Вам потребуются: ключи «на 13», «на 22», торцовые головки «на 10», «на 15», отвертка с плоским лезвием.
1. Снимите брызговик и защиту картера двигателя (см. Снятие и установка брызговика и защиты картера двигателя).
2. Снимите подрамник передней подвески (см. Снятие и установка подрамника передней подвески).

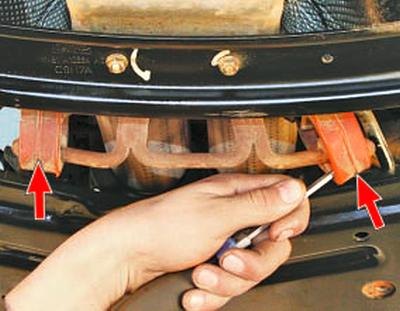

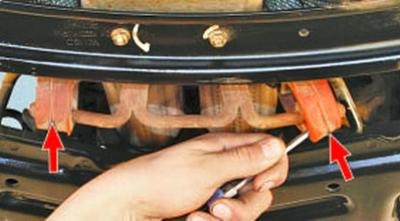

Примечание: Снимать подрамник необходимо потому, что он затрудняет доступ к элементам крепления катколлектора и не позволяет снять катколлектор с автомобиля.
В процессе снятия подрамника от кронштейнов катколлектора отсоединяют две резиновые подушки подвески узлов системы выпуска отработавших газов.
3. Снимите привод правого переднего колеса (см. Снятие и установка приводов передних колес).
Примечание: Снимать привод правого переднего колеса необходимо потому, что он затрудняет доступ к элементам крепления катколлектора.

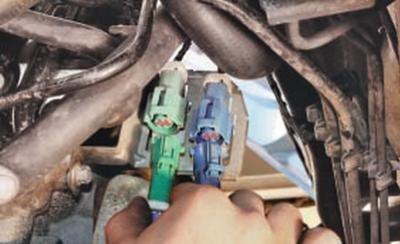

4. Разъедините колодки жгутов проводов всех четырех датчиков концентрации кислорода, ввернутых в катколлектор…

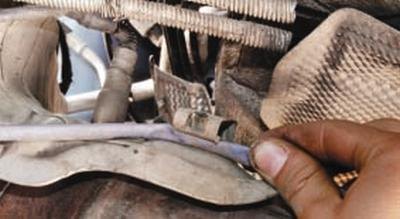

Примечание: Показаны колодки двух датчиков с правой стороны катколлектора. Колодки датчиков с левой стороны расположены симметрично относительно продольной оси автомобиля.

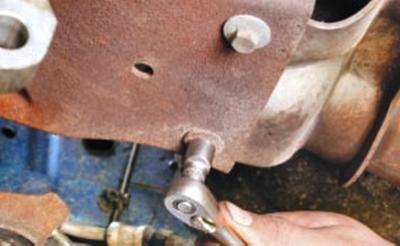

5….и извлеките жгуты датчиков из держателей на термоэкране катколлектора.

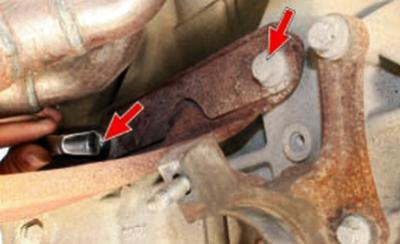

6. Выверните по два болта крепления защитного щитка к катколлектору…

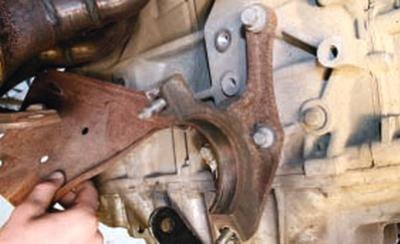

7….и блоку цилиндров двигателя…

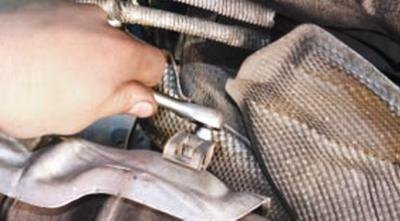

8….а затем снимите щиток.
9. Выверните два болта крепления дополнительного термоэкрана к катколлектору в его задней части…

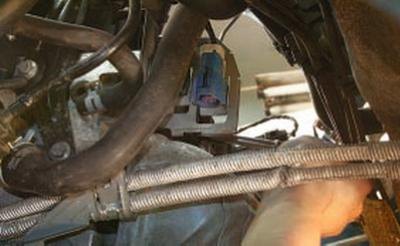

Примечание: Второй болт крепления термоэкрана на фото не виден, он расположен симметрично относительно продольной оси автомобиля.
10….два болта в его передней части…
Примечание: Второй болт крепления термоэкрана на фото не виден, он расположен симметрично относительно продольной оси автомобиля.

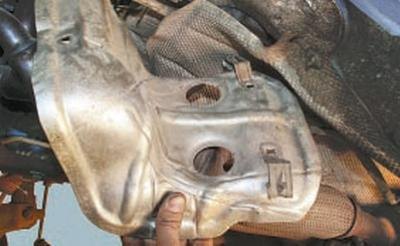

11….и снимите термоэкран, пропустив в его отверстия жгуты проводов датчиков концентрации кислорода.

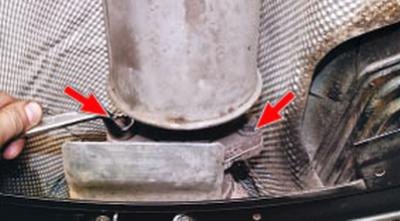

12. Отверните две гайки крепления фланца дополнительного глушителя к катколлектору.

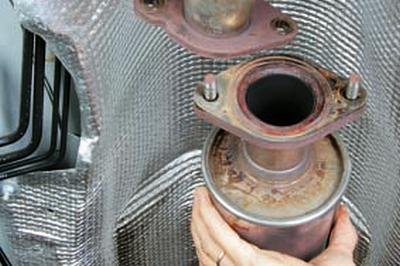

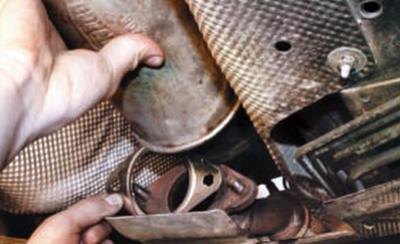

Полезный совет: Перед отворачиванием гаек крепления фланца дополнительного глушителя к катколлектору очистите металлической щеткой выступающие резьбовые концы шпилек от грязи и ржавчины, а затем обработайте их легкопроникающей смазкой, например WD-40.
[Смотрите полную версию на сайте AutoInstruction.ru]
13. Отсоедините от кронштейнов основного глушителя подушки его подвески (см. Замена подушек подвески системы выпуска отработавших газов), разъедините фланцы дополнительного глушителя и катколлектора…
14….а затем снимите установленную между фланцами прокладку.
Полезный совет: Уплотнительную прокладку между фланцами катколлектора и дополнительного глушителя при каждой разборке соединения заменяйте новой.

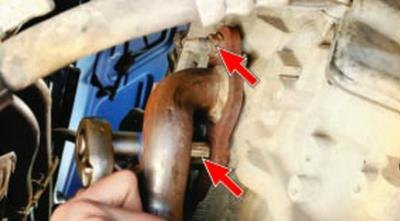

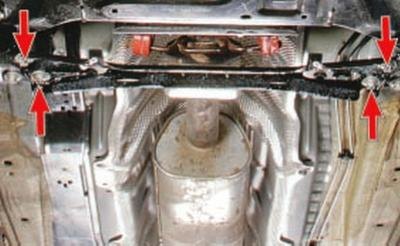

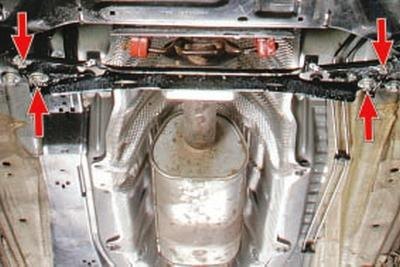

15. Выверните четыре болта крепления растяжки к основанию кузова и снимите растяжку.
16. Отверните по две гайки крепления катколлектора к головке блока цилиндров справа…

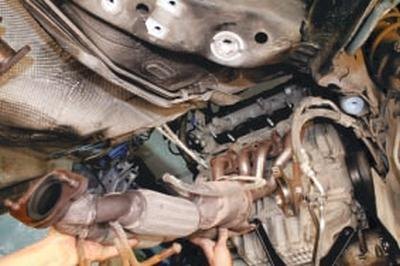

17….и слева, выверните один болт по центру (на фото не виден)…

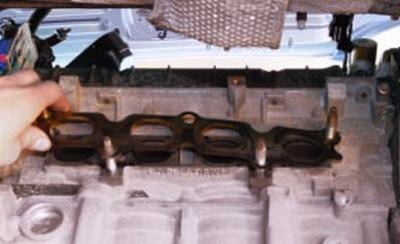

18….а затем снимите катколлектор…
19….и установленную на шпильках головки блока прокладку.

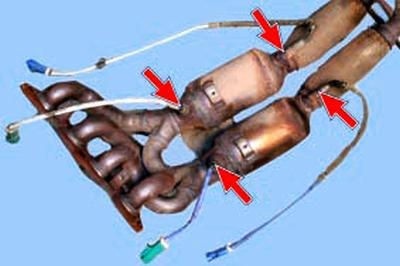

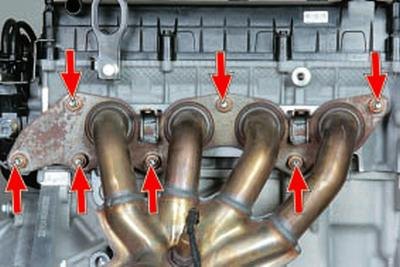

Полезный совет: Прокладку катколлектора при каждой разборке соединения заменяйте новой.
20. Если заменяете катколлектор, а у нового катколлектора нет датчиков коцентрации кислорода, то выверните датчики из снятого катколлектора и установите их на новый узел.
Примечание: Обратите внимание на то, что жгуты проводов датчиков концентрации кислорода разной длины. Помимо этого различается цвет колодок и изоляции жгутов. Устанавливайте датчики в те же места нового катколлектора, в которых они были на старом.

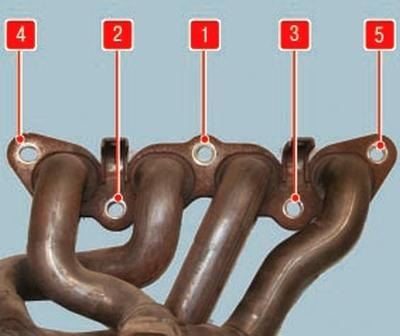

21. Установите катколлектор и все снятые детали в порядке, обратном снятию. Гайки и болт крепления катколлектора затяните в последовательности, показанной на фото, моментом, приведенным в приложении 1.
Для снятия катколлектора на двигателях Duratec-HE объемом 2,0 и 2,3 л выполните следующие операции.
Вам потребуются: ключи «на 13», «на 22», торцовые головки «на 10», «на 15», отвертка с плоским лезвием.
1. Снимите брызговик и защиту картера двигателя (см. Снятие и установка брызговика и защиты картера двигателя).
2. Снимите подрамник передней подвески (см. Снятие и установка подрамника передней подвески).
Примечание: Снимать подрамник необходимо потому, что он затрудняет доступ к элементам крепления катколлектора и не позволяет снять катколлектор с автомобиля.
В процессе снятия подрамника от кронштейнов катколлектора отсоединяют две резиновые подушки подвески узлов системы выпуска отработавших газов.
3. Снимите привод правого переднего колеса (см. Снятие и установка приводов передних колес).
Примечание: Снимать привод правого переднего колеса необходимо потому, что он затрудняет доступ к элементам крепления катколлектора.

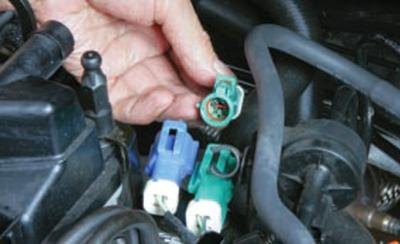

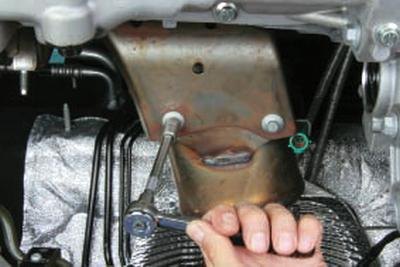

4. Разъедините колодки жгутов проводов двух датчиков концентрации кислорода, ввернутых в катколлектор.

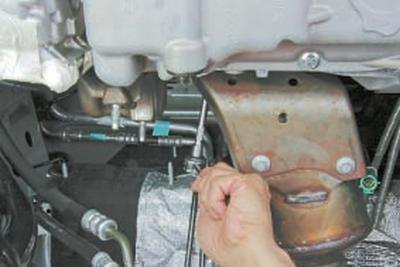

5. Выверните по два болта крепления защитного щитка к катколлектору…

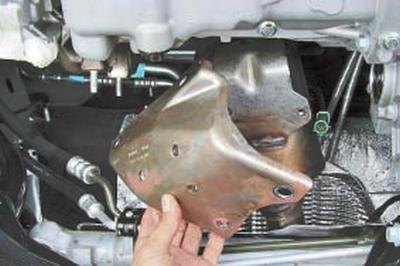

6….и к блоку цилиндров двигателя…

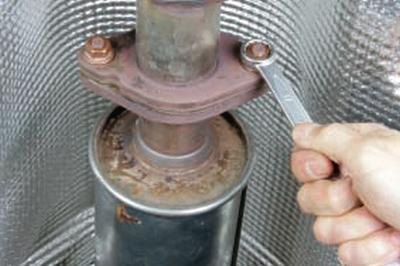

7….после чего снимите щиток.
8. Отверните две гайки крепления фланца дополнительного глушителя к катколлектору…
Полезный совет: Перед отворачиванием гаек крепления фланца дополнительного глушителя к катколлектору очистите металлической щеткой выступающие резьбовые концы шпилек от грязи и ржавчины и обработайте их легкопроникающей смазкой, например WD-40.
9….и разъедините фланцы дополнительного глушителя и катколлектора.
10. Снимите установленную между фланцами прокладку.
Полезный совет: Уплотнительную прокладку между фланцами катколлектора и дополнительного глушителя при каждой разборке соединения заменяйте новой.

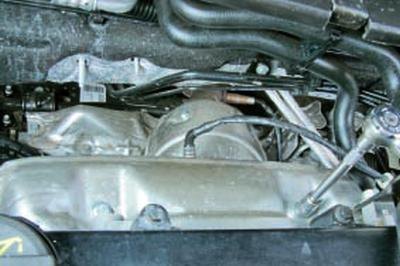

11. Выверните четыре болта крепления растяжки к основанию кузова и снимите растяжку.

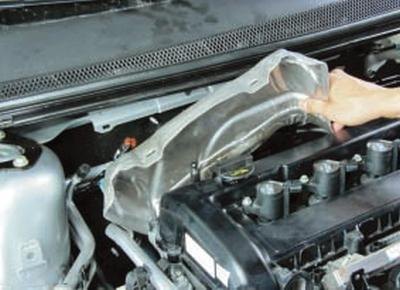

12. Выверните болты крепления защитного экрана катколлектора…

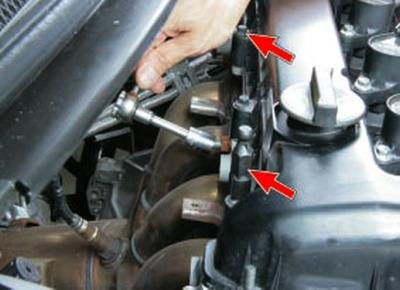

13….и снимите защитный экран.
14. Отверните гайки крепления катколлектора к головке блока цилиндров, снимите катколлектор и установленную на шпильках головки блока прокладку.
Полезный совет: Прокладку катколлектора при каждой разборке соединения заменяйте новой.
15. Установите катколлектор и все снятые детали в порядке, обратном снятию. Гайки крепления катколлектора затяните равномерно крест-накрест, начиная со средних болтов и переходя к крайним, моментом, приведенным в приложении 1.
