Рис. 5.61. Катколлектор двигателя Duratec Ti-VCT объемом 1,6 л: 1 – управляющие датчики концентрации кислорода; 2 – диагностические датчики концентрации кислорода.

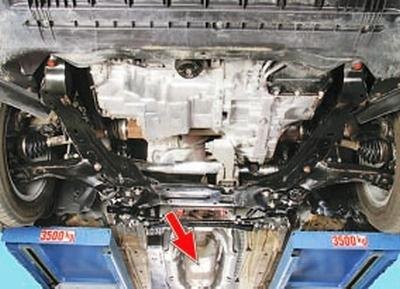

Отработавшие газы отводятся из двигателя через катколлектор (выпускной коллектор, объединенный c одним или двумя нейтрализаторами)…
…дополнительный…
…и два основных глушителя.
На автомобилях с двигателем Duratec Ti-VCT объемом 1,6 л в состав катколлектора входят два нейтрализатора отработавших газов, на автомобилях с двигателями 2,0 и 2,3 л Duratec-HE – один нейтрализатор.
На катколлекторе двигателя Duratec Ti-VCT объемом 1,6 л установлены два управляющих (основных) датчика 1 (рис. 5.61) концентрации кислорода и два диагностических датчика 2.
На катколлекторе двигателей 2,0 и 2,3 л Duratec-HE установлены один управляющий А и один диагностический Б датчики концентрации кислорода.
Для уплотнения соединения фланцев головки блока цилиндров и катколлектора служит металлоармированная прокладка.
Приемная труба дополнительного глушителя соединена с катколлектором, а его выпускная труба – с основными глушителями. Соединения приемной и промежуточной труб с дополнительным глушителем, а также промежуточной и выхлопной труб с основными глушителями сварные и поэтому неразборные. Фланцевое соединение приемной трубы дополнительного глушителя и катколлектора уплотнено металлоармированной прокладкой. Таким образом, все элементы системы выпуска отработавших газов, расположенные на основании кузова, выполнены за одно целое и не могут быть демонтированы в отдельности без применения металлорежущего инструмента. Однако в запасные части поставляют отдельные элементы системы, которые при монтаже на автомобиль соединяют сваркой или специальными муфтами.

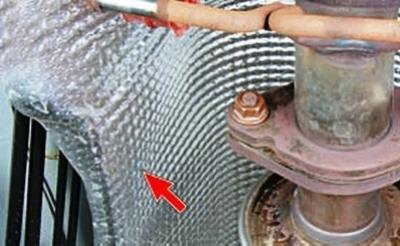

Элементы системы подвешены к кузову на пяти резиновых подушках. Причем подушка А задней подвески выхлопной трубы, подушка Б подвески передней части основного глушителя и три подушки В подвески катколлектора и задней части основного глушителя различаются по форме.

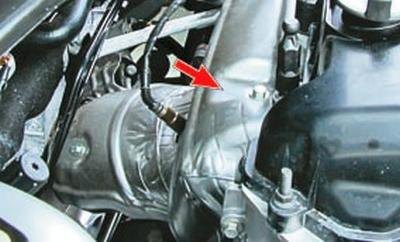

Для защиты двигателя и основания кузова от нагрева элементами системы установлены термоэкраны из термостойкого нетканого материала над катколлектором, дополнительным и основными глушителями.
Кроме этого над катколлектором установлен и стальной дополнительный термоэкран.
Система выпуска отработавших газов не требует специального обслуживания. Достаточно периодически проверять надежность затяжки резьбовых соединений и целость подушек подвески. В случае повреждения элементов системы, сквозной коррозии или прогара их заменяют в сборе, так как глушители вместе с трубами представляют собой неразборные узлы.
Полезный совет: Периодически проверяйте систему выпуска отработавших газов. При повышенном уровне шума от системы выпуска проверьте ее герметичность. Для этого пустите двигатель и осмотрите всю систему. Проведите рукой над местами возможной утечки, не касаясь узлов, и вы сразу ощутите утечку газов. При необходимости замените проржавевшие и прогоревшие узлы.
